100 Гб/с QSFP28 до 4x SFP28 Прорывный активный оптический кабель AOC кабель быстрая передача данных
Подробная информация о продукте:
| Place of Origin: | Guangdong, SHENZHEN |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Оплата и доставка Условия:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Цена: | US$0.01 ~ US$1200/PC |

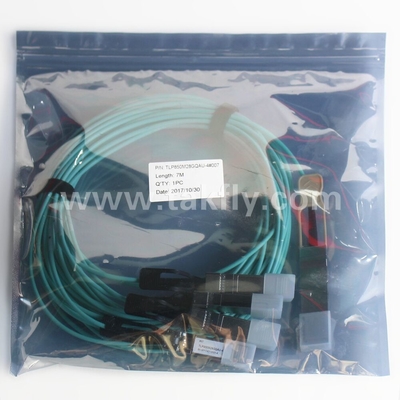

| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Подробная информация |
|||
| Выделить: | Кабель AOC 100 Гбит/с от QSFP28 до 4x SFP28,4x SFP28 прорывный активный оптический кабель,Кабель AOC QSFP28 100 Гбит/с |
||
|---|---|---|---|
Характер продукции

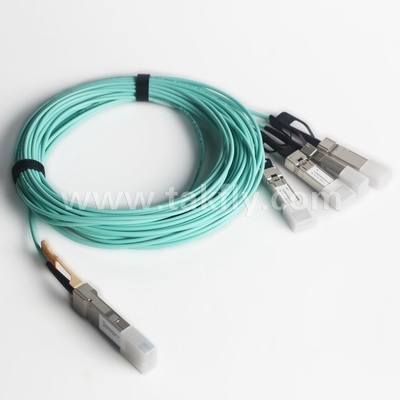

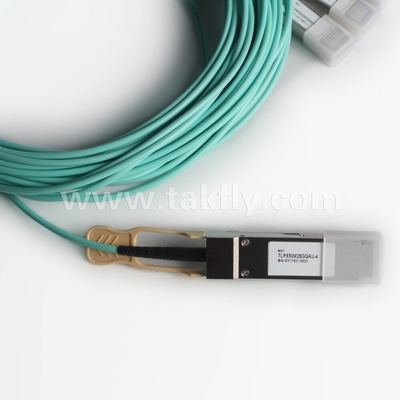

- Этот продукт представляет собой параллельный активный оптический кабель (AOC) с высокой скоростью передачи данных, чтобы преодолеть ограничение пропускной способности традиционного медного кабеля.AOC завершается модулем QSFP28 на одном конце и четырьмя модулями SFP28 на другомС терминалом QSFP28 он предлагает 4 независимых канала передачи данных и 4 канала приема данных через мультимодные ленточные волокна, каждый из которых способен работать 25 Гбит/с.

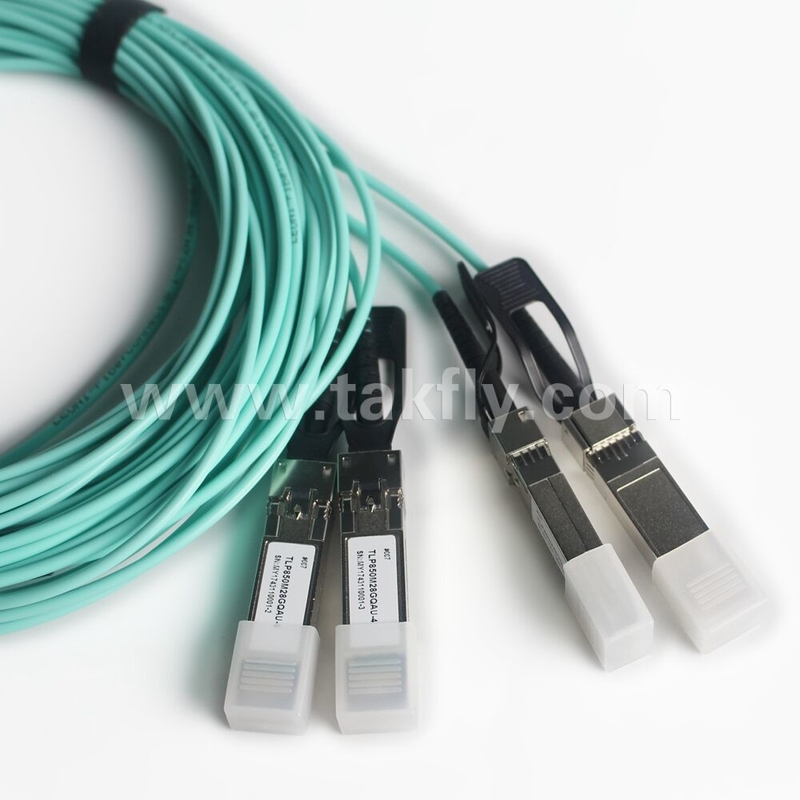

- Затем волоконная лента расширяется до четырех волоконных кабелей, каждый из которых завершается модулем SFP28.совокупная скорость передачи данных 100 Гбит/с по передаче до 100 м может быть достигнута этим продуктом, для поддержки сверхбыстрых вычислительных обменов данными.
- Продукт разработан с форм-фактором, оптическим/электрическим соединением в соответствии с соглашениями QSFP28 и SFP28 Multi-Source Agreements (MSA).Он спроектирован, чтобы выдерживать самые суровые внешние условия эксплуатации, включая температуру., влажность и помехи EMI.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideОптические сигналы сначала распространяются через 4 оптических пути передачи данных в мультимодных ленточных волокнах, а затем через 4 отдельных двухъядерных волоконных кабеля.Затем они захватываются фотодиодами внутри приемников 4 модулей SFP28 на другом концеОптические сигналы преобразуются в электрические сигналы, которые выводятся приемниками 4 модулей SFP28 отдельно.
-
В обратном направлении каждый из 4 модулей SFP28 преобразует электрический входный сигнал в оптический сигнал с помощью управляемой VCSEL внутри модуля на его стороне передатчика.4 оптических сигнала распространяются сначала через другие линии передачи 4 отдельных двухъядерных волоконных кабелей, а затем через те, в мультимодных ленточных волоконОни захватываются фотодиодным массивом внутри QSFP28 на стороне приемника.терминал QSFP28 кабеля имеет 8 портов, 4 для передачи данных и 4 для приема данных, чтобы обеспечить общую скорость обмена данными 100 Гбит/с, в то время как каждый из 4 терминалов SFP28 на другом конце имеет 2 порта,1 для передачи данных и 1 для приема, чтобы обеспечить скорость обмена данных 25 Гбит/с.
- Для питания этого продукта требуется одно питание + 3,3 В. Оба пина питания VccTx и VccRx соединены внутри и должны быть применены одновременно.Согласно спецификациям MSA, модуль предлагает 7 низкоскоростных аппаратных контроллеров (включая серийный интерфейс с двумя проводами): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL и IntL.
- Module Select (ModSelL) - это входной пин. При низком уровне хоста этот продукт реагирует на команды серийной связи с двумя проводами.ModSelL позволяет использовать этот продукт на одной двухпроводной интерфейсной шине .
-
Серийные часы (SCL) и серийные данные (SDA) необходимы для 2-проводной серийной шины связи интерфейса и позволяют хосту получить доступ к карте памяти QSFP28.
-
Ключ ResetL позволяет полностью перезагрузить, возвращая настройки в их состояние по умолчанию, когда низкий уровень на ключе ResetL удерживается дольше, чем минимальная длина импульса.Во время выполнения сброса хост должен игнорировать все биты состояния, пока он не укажет на завершение перерыва сброса. Продукт указывает на это, размещая сигнал IntL (Interrupt) с битом Data_Not_Ready, отрицаемым в карте памяти.Обратите внимание, что при включении (включая горячую вставку) модуль должен опубликовать это завершение перезагрузки прерывать без необходимости перезагрузки.
-
Пин Low Power Mode (LPMode) используется для установки максимального расхода энергии для продукта с целью защиты хостов, которые не способны охлаждать модули более высокой мощности.если такие модули случайно вставлены.
-
Module Present (ModPrsL) - это локальный сигнал к карте хоста, который при отсутствии продукта обычно поднимается к хосту Vcc. Когда продукт вставляется в разъем,он завершает путь к земле через резистор на панели хоста и утверждает сигнал. ModPrsL затем указывает, что он присутствует, устанавливая ModPrsL в состояние
-
Перерыв (IntL) - это выходной пин. ?? Низкий?? указывает на возможную эксплуатационную неисправность или критический статус для хост-системы.Хост определяет источник прерывания с помощью серийного интерфейса с двумя проводами. Пин IntL является открытым выходом коллектора и должен быть вытянут к напряжению Host Vcc на панели Host.
- Электрический интерфейс модуля SFP28 соответствует электрическим спецификациям SFI. Импеданс ввода передатчика и вывода приемника составляет 100 Омм дифференциала..Модуль обеспечивает дифференциальное окончание и уменьшает дифференциальное преобразование в общий режим для качественного окончания сигнала и низкой EMI.SFI обычно использует более 200 мм улучшенного материала FR4 или до 150 мм стандартного FR4 с одним разъемом.
-
Передатчик преобразует серийные электрические данные PECL или CML в серийные оптические данные скоростью 25 Гбит/с. Предоставляется совместимый с открытым коллектором Transmit Disable (Tx_Dis).Логика 1 или никакого соединения на этом пин будет отключить лазер от передачи. Логика 0 на этом штифте обеспечивает нормальную работу.Передатчик имеет внутреннюю автоматическую петлю управления мощностью (APC), чтобы обеспечить постоянную оптическую выходной мощность при изменении напряжения питания и температуры. Предоставляется совместимый с открытым коллектором Transmit Fault (Tx_Fault). TX_Fault - это выходный контакт модуля, который при высокомуказывает, что передатчик модуля обнаружил неисправность, связанную с работой лазера или безопасностью. Выходной контакт TX_Fault является открытым отводом/коллектором и должен быть поднят к Vcc_Host в хосте с сопротивлением в диапазоне 4,7-10 кΩ. TX_Disable - это входный контакт модуля.При нажатии TX_Disable на высокий или оставленном открытым, выход передатчика модуля SFP28 выключается. Этот контакт поднимается до VccT с сопротивлением от 4,7 кΩ до 10 кΩ
-
Приемник преобразует серийные оптические данные 25 Гбит/с в серийные электрические данные PECL/CML.Rx_LOS при высоком уровне указывает на уровень оптического сигнала ниже уровня, указанного в соответствующем стандартеКонтакт Rx_LOS является открытым выходом отвода/коллектора и должен быть поднят до Vcc_Host в хосте с сопротивлением в диапазоне 4,7-10 kΩ или с активным окончанием.Фильтрация питания рекомендуется как для передатчика, так и для приемникаСигнал Rx_LOS предназначен для предварительного уведомления системы, в которой установлен SFP28, о том, что мощность получаемого сигнала ниже указанного диапазона.Такое указание обычно указывает на не установленные кабели, сломанные кабели, или отключенный, неисправный или отключенный передатчик на другом конце кабеля.
- Модули SFP28 подключаются горячо. Горячее подключение относится к подключению или выключению модуля, пока хост-карта питается.Улучшенное соединительное устройство с диаметром 8 мм 20 позиции под прямым углом, указанное в SFF-8083, или наложенный разъем с эквивалентом с эквивалентной электрической производительностью.мощность, за которой следует сигнал.
|
Параметр
|
Символ
|
Минуты
|
Макс
|
Объекты
|
Примечания
|
|
Температура хранения
|
TS
|
-40
|
85
|
DegC
|
|
|
Температура рабочего ящика
|
TОП
|
0
|
70 |
DegC
|
|
|
Напряжение питания
|
VCC
|
-Нет.5
|
3.6 |
V
|
|
|
Относительная влажность (без конденсации)
|
RH
|
0 | 85 |
%
|
|
Параметр
|
Символ
|
Минуты
|
Типичный
|
Макс
|
Объекты
|
|
Температура рабочего ящика
|
TОП
|
0
|
70
|
DegC
|
|
|
Напряжение питания
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
Скорость передачи данных на одну полосу (QSFP28)
|
25.78125
|
28.05
|
Гб/с
|
||
|
Скорость передачи данных (по каждому SFP28)
|
25.78125
|
28.05
|
Гб/с
|
||
|
Высокое входное напряжение управления
|
2 |
Vcc
|
V
|
||
|
Низкое напряжение ввода управления
|
0 |
0.8
|
V
|
