Сплиттер LGX Box PLC – стандартизированная площадь от 1×2 до 2×64, совместимая с разъемами SC/LC
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | КСФП28-4СФП28-ххх |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$17.66 ~ US$70.63/PC |
| Упаковывая детали: | коробка + коробка + картон |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | LC,D/A,D/P,T/T,Western Union,MoneyGram |
|
Подробная информация |
|||
| Выделить: | Разветвитель ПЛК LGX Box,совместимый с SC/LC,оптоволоконный разветвитель ПЛК от 1×2 до 2×64 |
||
|---|---|---|---|
Характер продукции

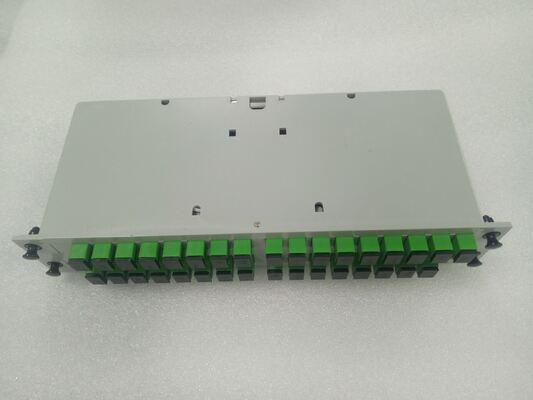

Сплиттер LGX Box PLC – стандартизированная площадь от 1×2 до 2×64
Совместим с разъемами SC/LC для оптоволоконных распределительных шкафов, шкафов оптической кроссировки и стоек ODF.
Обзор продукта
Коробка LGX представляет собой стандартизированный металл/пластиковый корпус для оптических разветвителей ПЛК, обеспечивающий коэффициент разделения от 1×2 до 2×64. Доступен с разъемами SC или LC (симплекс/дуплекс) в соответствии с вашими конкретными требованиями.
Размеры упаковки в зависимости от соотношения разделения

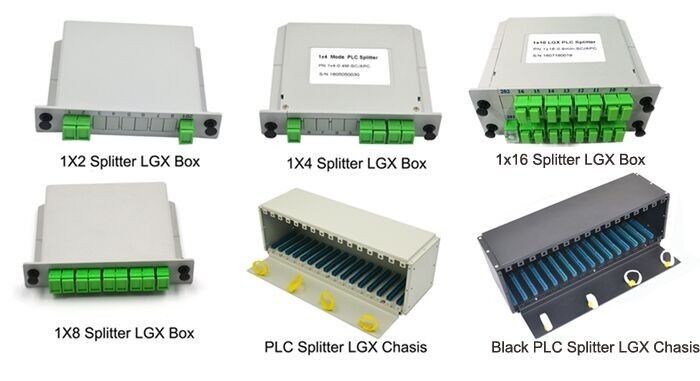

Стандартные размеры коробки LGX (Д × Ш × В, мм):
| Коэффициент разделения | Тип разъема | Длина × Ширина × Высота (мм) |
|---|---|---|
| 1×2 | СК/ЛК | 130 × 100 × 25 |
| 1×4 | СК/ЛК | 130 × 100 × 25 |
| 1×8 | СК/ЛК | 130 × 100 × 25 |
| 1×16 | СК/ЛК | 130 × 100 × 50 |
| 1×32 | ЛК | 130 × 100 × 50 |
| 1×32 | СК | 130×100×102 или 267×100×50 |
| 1×64 | ЛК | 130 × 180 × 102 |
| 1×64 | СК | 130 × 100 × 205 |
| 2×2 | СК/ЛК | 130 × 100 × 25 |
| 2×4 | СК/ЛК | 130 × 100 × 25 |
| 2×8 | СК/ЛК | 130 × 100 × 25 |
| 2×16 | СК/ЛК | 130 × 100 × 50 |
| 2×32 | ЛК | 130 × 100 × 50 |
| 2×32 | СК | 130 × 100 × 102 |
| 2×64 | ЛК | 130 × 100 × 50 |
Примечания:
• Размеры типичны для голого корпуса; могут существовать небольшие различия из-за внутренней прокладки оптоволокна
• Для версии 1×32 SC доступны два внешних размера для соответствия разной глубине стеллажа или лотка.
• Все коробки LGX имеют стандартные монтажные отверстия, совместимые с обычными лотками ODF.
• Размеры типичны для голого корпуса; могут существовать небольшие различия из-за внутренней прокладки оптоволокна
• Для версии 1×32 SC доступны два внешних размера для соответствия разной глубине стеллажа или лотка.
• Все коробки LGX имеют стандартные монтажные отверстия, совместимые с обычными лотками ODF.
Измеренные оптические характеристики
Данные заводских измерений для одномодовых сплиттеров ПЛК 1×4, 1×8 и 1×16:

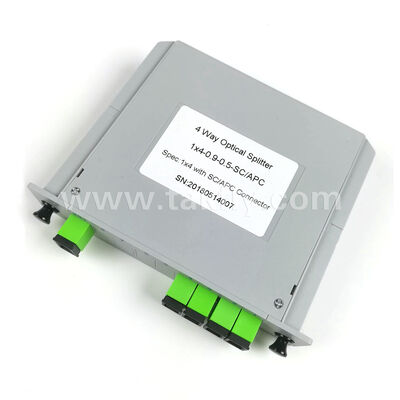

Однорежимный разветвитель ПЛК 1×4
| Рабочая длина волны | 1260-1650 нм |
| Артикул | 1х4-ПЛК-0-9-0,5-СА |
| Тип волокна | G.657A со свободной трубкой диаметром 0,9 мм. |
| Тип разъема | СК/АПК |
| Рабочая температура | от -40℃ до +85℃ |
| Вносимая потеря | МАКС 7,2 дБ |
| ПДЛ | МАКС 0,2 дБ |
| Возвратная потеря | ≥55 дБ |
Однорежимный разветвитель ПЛК 1×8
| Рабочая длина волны | 1260-1650 нм |
| Артикул | 1х8-ПЛК-0,9-0,5-СА |
| Тип волокна | G.657A со свободной трубкой диаметром 0,9 мм. |
| Тип разъема | СК/АПК |
| Рабочая температура | от -40℃ до +85℃ |
| Вносимая потеря | МАКС 10,5 дБ |
| ПДЛ | МАКС 0,2 дБ |
| Возвратная потеря | >55 дБ |

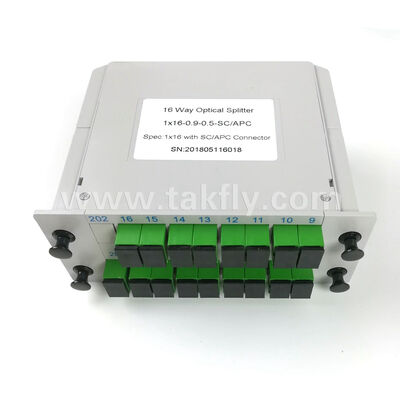

Однорежимный разветвитель ПЛК 1×16
| Рабочая длина волны | 1260-1650 нм |
| Артикул | 1-16-ПЛК-0,9-0,5-СА |
| Тип волокна | G.657A со свободной трубкой диаметром 0,9 мм. |
| Тип разъема | СК/АПК |
| Рабочая температура | от -40℃ до +85℃ |
| Вносимая потеря | МАКС 13,0 дБ |
| ПДЛ | МАКС 0,25 дБ |
| Возвратная потеря | ≥55 дБ |
Материалы и экологические характеристики
- Материал корпуса:Холоднокатаная сталь (черное покрытие) или огнестойкий АБС-пластик (опционально)
- Тип волокна:G.657A1 / G.652D (доступен нечувствительный к изгибу)
- Разъемы:SC/APC, SC/UPC, LC/APC, LC/UPC (указать при заказе)
- Длина косички:Стандартно 0,5 м/1,0 м/1,5 м, по индивидуальному заказу
- Рабочая температура:от -40℃ до +85℃
- Температура хранения:от -40℃ до +85℃
- Влажность:≤95% (без конденсации)
Типичные применения
- Интеграция в подстойку ODF- Прямая совместимость с 19-дюймовыми патч-панелями LGX.
- Оптические кроссовые шкафы- Разделение большого количества портов на внешних узлах FTTx
- Дата-центры- Распределение волокон высокой плотности
- Головные станции кабельного телевидения- Разделение широковещательного сигнала
Параметры настройки
- Тип и полировка разъема (APC/UPC)
- Длина косички и цвет волокна
- Тип волокна (многомодовое G.657A2, OM3)
- Цвет корпуса и шелкография
Часто задаваемые вопросы
Часто задаваемые вопросы о продукте
В1: Какова цель сплиттера ПЛК 1×128?
A1: Делит один входной оптический сигнал на 128 выходных сигналов одинаковой мощности. Обычно используется в крупномасштабных сетях FTTH/PON и системах оптического распределения кабельного телевидения.
Вопрос 2. Каковы типичные вносимые потери для сплиттера 1×128?
A2: Теоретические потери составляют примерно 21,0 дБ. Общие вносимые потери составляют ≤23,0 дБ (типично), максимум ≤26,0 дБ в соответствии с отраслевыми стандартами.
В3: Можно ли использовать этот разветвитель в обратном направлении?
A3: Да, разветвители ПЛК являются пассивными взаимными устройствами. Они могут объединить 128 входных сигналов в одно выходное волокно, но учтите, что совокупные потери будут высокими (≥21 дБ).
В4: Какие типы разъемов доступны для панели вывода?
A4: Стандартные варианты включают SC/APC (наиболее распространенный для FTTH), SC/UPC, LC/UPC или FC/APC. Свяжитесь с нами, чтобы подтвердить конкретные интерфейсы разъема.
В5: Какая высота стойки (U) требуется для этой панели?
A5: Высота стойки зависит от конструкции и плотности портов. Сплиттеры 1×128 обычно имеют высоту 2U, 3U или 4U. Свяжитесь с нами для получения точных размеров.
Вопрос 6: Насколько устойчив к температуре разветвитель в уличных шкафах?
A6: Устройство работает при температуре от -40 ℃ до +85 ℃, что делает его пригодным для установки на открытом воздухе, в головных помещениях или в центральных офисах без контроля температуры.
В7: Сколько модулей сплиттера внутри? Это каскадные модули 1×16 или 1×32?
A7: Разветвители 1×128 могут быть реализованы с помощью одного чипа ПЛК с высокой однородностью или путем каскадного подключения модулей меньшего размера. Свяжитесь с нашим отделом продаж для получения подробной информации о внутренней конфигурации.
В8: Каков гарантийный срок?
A8: Стандартная гарантия составляет 1 год и распространяется на дефекты, не связанные с человеческим фактором, с бесплатным ремонтом производственных дефектов.
В9: Могу ли я получить образец перед оптовым заказом?
A9: Да, мы предоставляем образцы. Укажите требования к разъему и длине волокна.
Вопрос 10: Как очистить выходные разъемы на панелях высокой плотности?
A10: Используйте очистители одним щелчком мыши или кассетные очистители с соответствующими адаптерами (SC или LC). Конструкция передней панели позволяет осуществлять индивидуальную очистку, не затрагивая соседние волокна.
