1×9-канальный разветвитель ПЛК с оптоволокном 0,9 мм для оптических распределительных сетей FTTH/FTTX
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | КСФП28-4СФП28-ххх |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$1.45 ~ US$43.18/PC |
| Упаковывая детали: | коробка + коробка + картон |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | LC,D/A,D/P,T/T,Western Union,MoneyGram |
|
Подробная информация |
Характер продукции

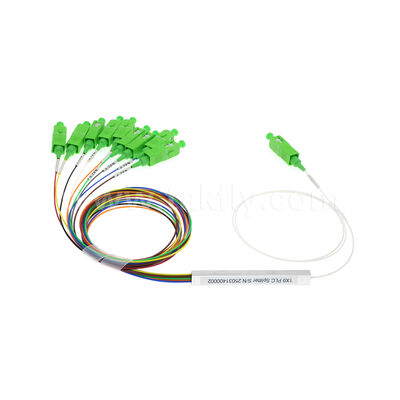

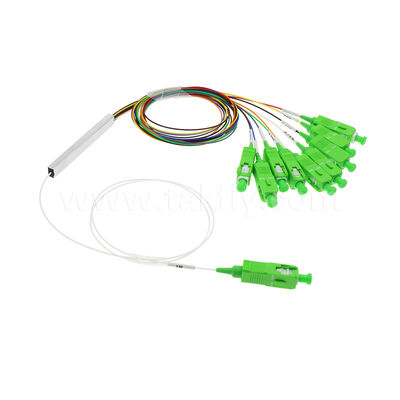

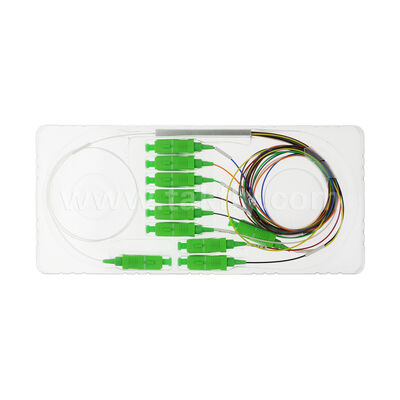

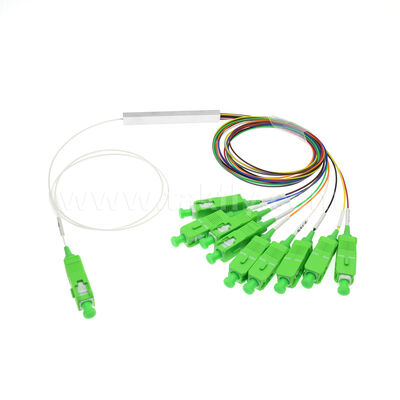

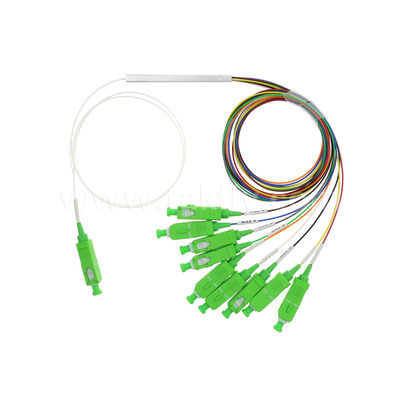

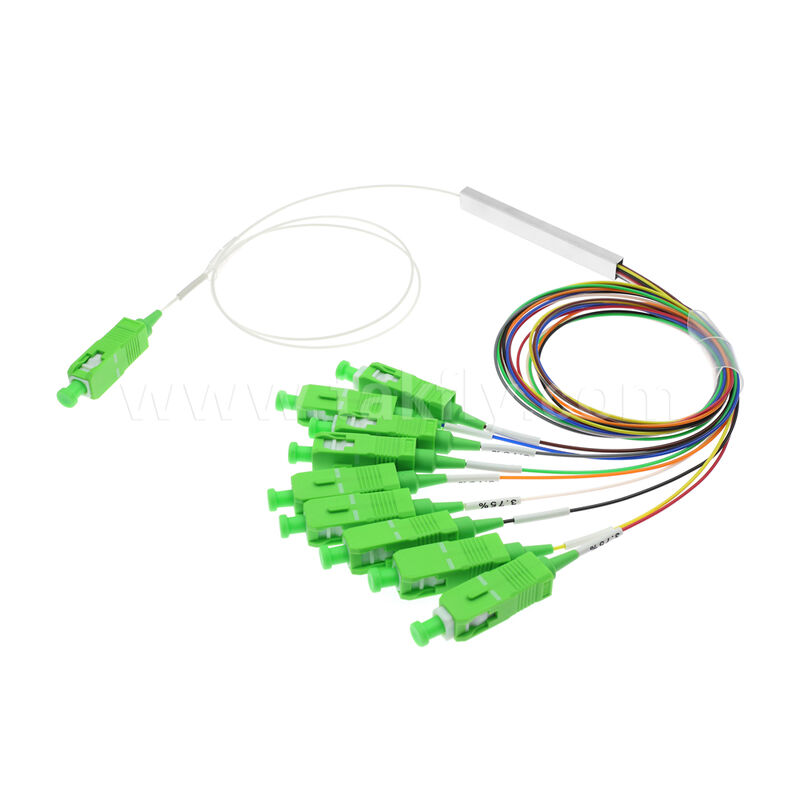

1X9 мини-разветвитель ПЛК диаметром 0,9 мм
Обзор продукта
Этот разветвитель ПЛК имеет конфигурацию каналов 1*9, обеспечивающую равномерное разделение одного входа на девять выходных портов. В компактном корпусе Mini используется волокно с внешним диаметром 0,9 мм, подходящее для оборудования распределения волокон высокой плотности и установок с ограниченным пространством.
Основанный на технологии плоских световых схем, он обеспечивает стабильную однородность разделения. Рабочий диапазон длин волн составляет от 1260 до 1650 нм, что совместимо с пассивными оптическими сетями. Параметры вносимых потерь и однородности соответствуют стандартам IEC 61753-2. Диапазон рабочих температур от -40℃ до +85℃ позволяет устанавливать его в уличных шкафах или абонентских терминальных коробках.
Доступные опции
- Тип разъема: нет/разъем LC/SC
- Размер корпуса: Настраивается по запросу.
- Тип волокна: G.657A1/G.652D и т. д.
Ключевые особенности
- Длина волны широкополосной работы
- Низкие вносимые потери
- Низкий PDL
- Компактный дизайн
- Хорошая однородность между каналами
- Высокая надежность и стабильность
Данные о продукте
| Рабочая длина волны (нм) | 1260-1650 | Дата проверки | 2025/3/14 |
| Артикул | 1х9-0,9-0,5М-СК/АПК | Серийный номер | 25031400002 |
| Тип волокна | G657A1 | Длина волокна (м) | >=0,5 |
| Тип разъема | СК/АПК | Размер упаковки (мм) | 60х7х4 |
| Температура хранения | -40~+85℃ | Рабочая температура | -40~+85℃ |
Приложения
- Телекоммуникационный сектор
- PON-система
- Оптические распределительные сети FTTH/FTTX
- Разделение сигнала кабельного телевидения
- Передача видео
- Пассивная оптическая локальная сеть (POL)
- Внутренние соединения оптоволоконной распределительной стойки (ODF)
- Разветвители центров обработки данных
Технические характеристики
| Элемент | ИЛ (дБ) | ПДЛ(дБ) | RL(дБ) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Длина волны (нм) | @1310 | @1490 | @15:50 | @1310 | @1490 | @15:50 | @1310 | @1490 | @15:50 |
| Спец. | МАКС.16.30 | МАКС.0,25 | >65 | ||||||
| Портвейн-70% | 2.04 | 1,77 | 1,67 | 0,04 | 0,01 | 0,09 | Проходить | Проходить | Проходить |
| Порт-3,75% | 16.06 | 16.03 | 16.09 | 0,06 | 0,08 | 0,08 | Проходить | Проходить | Проходить |
| Порт-3,75% | 16.17 | 16.14 | 15.61 | 0,05 | 0,06 | 0,06 | Проходить | Проходить | Проходить |
| Порт-3,75% | 15.81 | 15.93 | 15.99 | 0,08 | 0,04 | 0,09 | Проходить | Проходить | Проходить |
| Порт-3,75% | 16.02 | 15,67 | 15,68 | 0,06 | 0,09 | 0,04 | Проходить | Проходить | Проходить |
| Порт-3,75% | 15.90 | 15.98 | 15.94 | 0,09 | 0,05 | 0,05 | Проходить | Проходить | Проходить |
| Порт-3,75% | 15,64 | 15,68 | 15.61 | 0,01 | 0,07 | 0,01 | Проходить | Проходить | Проходить |
| Порт-3,75% | 15,76 | 16.18 | 15.61 | 0,08 | 0,05 | 0,02 | Проходить | Проходить | Проходить |
| Порт-3,75% | 15,69 | 15.84 | 15,79 | 0,04 | 0,03 | 0,02 | Проходить | Проходить | Проходить |
| Вход | Н/Д | Н/Д | |||||||
| МАКС. | 16.17 | 16.18 | 16.09 | 0,09 | 0,09 | 0,09 | Н/Д | ||
| МИН. | 15,64 | 15,67 | 15.61 | 0,01 | 0,01 | 0,01 | Н/Д | ||
| Средний | 14.34 | 14.35 | 14.22 | 0,06 | 0,05 | 0,05 | Н/Д | ||
| Равномерность (с1,0 дБ) | 0,53 | 0,51 | 0,48 | Направленность (дБ) | >55 |
Технические характеристики
| Элемент | Параметр |
|---|---|
| Рабочая длина волны (нм) | 1260 ~ 1650 |
| Тип волокна | МСЭ-Т G657A1, G657A2 и G.652D |
| Максимальная стабильность температуры (дБ) | 0,5 (типично 0,3) |
| Рабочая температура (℃) | -40 ~ +85 |
| Температура хранения (℃) | -40 ~ +85 |
Производительность сплиттера по типу
| Тип(1*Н) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Макс. Вносимая потеря (дБ) | 3,9 | 7.2 | 10.3 | 13,5 | 16,8 | 20.3 |
| Макс. Равномерность (дБ) | 0,8 | 0,8 | 0,8 | 1.0 | 1,5 | 2.0 |
| Мин. Возвратные потери (дБ) | 55 | |||||
| Макс.ПДЛ (дБ) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Тип(2*Н) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Макс. Вносимая потеря (дБ) | 4.2 | 7,5 | 10,6 | 13,9 | 17.2 | 20,8 |
| Макс. Равномерность (дБ) | 0,8 | 1.0 | 1.2 | 1,5 | 1,8 | 2.0 |
| Мин. Возвратные потери (дБ) | 55 | |||||
| Макс.ПДЛ(дБ) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Примечание:Все измерения выполнены при комнатной температуре, разъемы в комплект не входят.
