1 × 128 портов, сплиттер ПЛК, патч-панель для монтажа в стойку, сверхвысокая плотность распределения FTTX
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | КСФП28-4СФП28-ххх |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$17.66 ~ US$70.63/PC |
| Упаковывая детали: | коробка + коробка + картон |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | LC,D/A,D/P,T/T,Western Union, |
|
Подробная информация |
|||
| Выделить: | 128-портовый сплиттер ПЛК,распределительная панель высокой плотности FTTX,оптоволоконный сплиттер ПЛК |
||
|---|---|---|---|
Характер продукции
1*128 Высокое количество портов ПЛК разделительная стойка монтажная панель
Наименование продукта:1*128 PLC Rack Mount Splitter Patch Panel (Паннель с разделительным патчем)
Номер части:P-1128-RF-LA-Φ0.9-05-05
Конфигурация:1 вход * 128 выходов
Номер части:P-1128-RF-LA-Φ0.9-05-05
Конфигурация:1 вход * 128 выходов

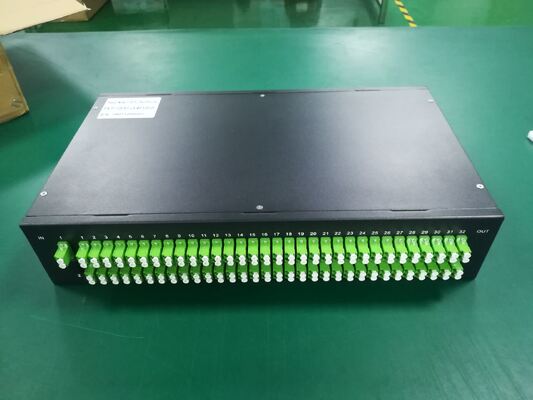

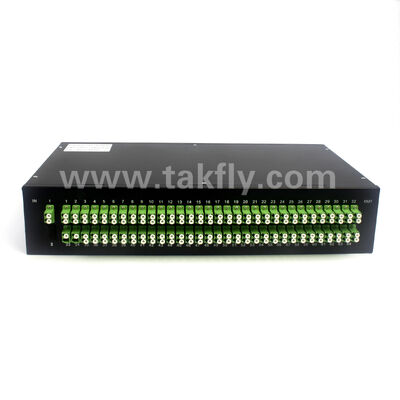

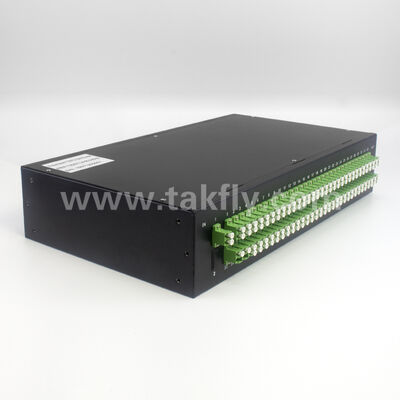

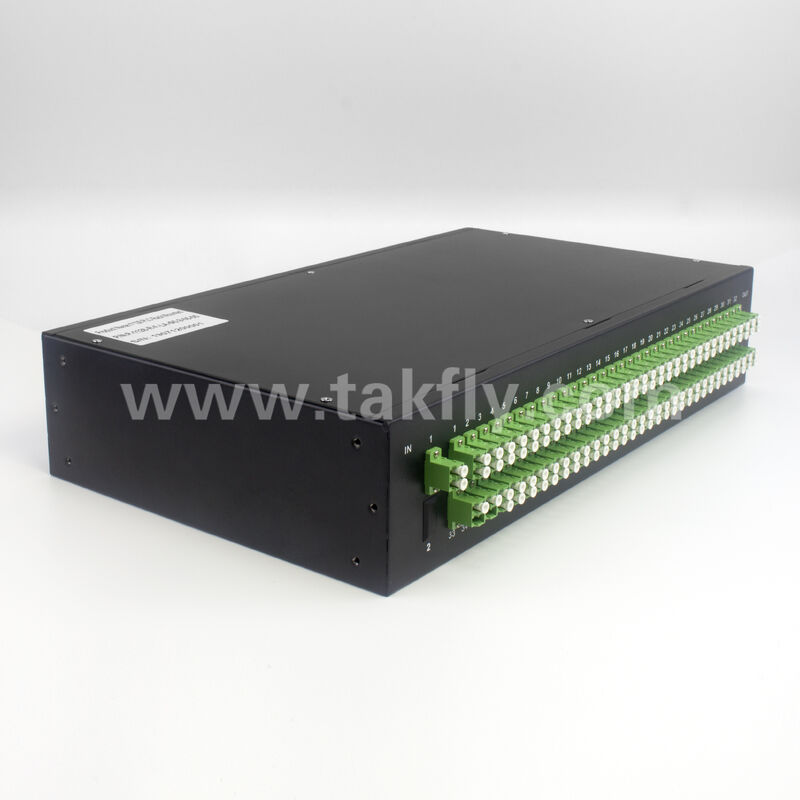

Эта панель разделителя ПЛК, установленная на стойке, интегрирует планарный разделитель световой волны 1 * 128 с передней панелью.Устройство оснащено стандартным 19-дюймовым корпусом с стойкой (обычно высотой 4U или 5U в зависимости от плотности порта)Входное волокно использует адаптеры соединителей (например, LC или SC), в то время как 128 выходных волокон заканчиваются на передних адаптерах с 0,9 мм пигтейлами или панельными соединителями.головные узорыЭто решение идеально подходит для распределения одного оптического сигнала между несколькими пользователями.
Типичные характеристики производительности
| Параметр | Стоимость |
|---|---|
| Рабочая длина волны | 1260 ~ 1650 нм |
| Потеря вставки (макс.) | ≤ 23,0 дБ (типичный ≤ 21,5 дБ) |
| Однородность (макс.) | ≤ 2,5 дБ |
| Потери, зависящие от поляризации | ≤ 0,5 дБ |
| Возвратные потери | ≥ 55 дБ (соединитель) |
| Директива | ≥ 55 дБ |
| Операционная температура | -40°C ~ +85°C |
| Температура хранения | -40°C ~ +85°C |
| Тип волокна | Ввод: 2,0 мм или 3,0 мм; выход: 0,9 мм хвостик |
| Тип соединителя (вход/выход) | SC/APC, SC/UPC, LC/UPC или как указано |
Механические характеристики
- Стандартная 19-дюймовая стойка с предварительно завершенными выходными разъемами
- Сменяемая передняя панель для легкой очистки и осмотра

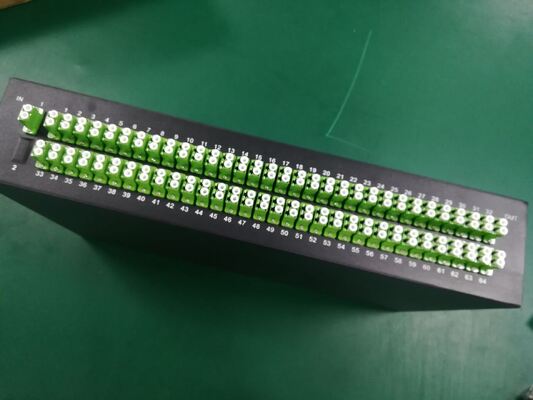

- Чистая маркировка порта от 1 до 128

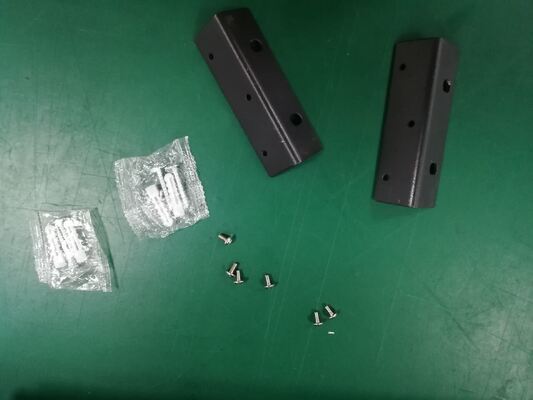

- Факультативная подставка для сцепления или комплект для вывода вентилятора для управления волокнами
Ключевые особенности
- Широкополосная длина волны
- Низкая потеря вставки
- Низкие потери, зависящие от поляризации (PDL)
- Компактный дизайн
- Отличная однородность между каналами
- Высокая надежность и стабильность
Заявления
- Телекоммуникационные сети
- Системы PON
- FTTH (волокно в дом)
- Системы CATV
- Видеопередача
Технические спецификации
Параметры производительности
| Параметр | Стоимость |
|---|---|
| Рабочая длина волны (нм) | 1260 ~ 1650 |
| Тип волокна | ITU-T G657A1, G657A2 и G.652D |
| Максимальная стабильность температуры (dB) | 0.5 (обычно 0,3) |
| Рабочая температура (°C) | -40 ~ +85 |
| Температура хранения (°C) | -40 ~ +85 |
1*N Производительность разделителя
| Тип | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Максимальная потеря вставки (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Максимальная однородность (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Максимальная ПДЛ (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N производительность разделителя
| Тип | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Максимальная потеря вставки (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Максимальная однородность (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Максимальная ПДЛ (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Примечание: все измерения выполнены при комнатной температуре, за исключением соединителей.
Часто задаваемые вопросы
Часто задаваемые вопросы
Вопрос 1: Каково назначение разделителя PLC 1*128?
A1: Он разделяет один входный оптический сигнал на 128 выходных сигналов с одинаковой мощностью.Часто используется в крупномасштабных сетях FTTH/PON (один порт OLT, обслуживающий до 128 пользователей) и оптических системах распределения CATV.
Вопрос 2: Какова типичная потеря вставки для разделителя 1*128?
A2: Теоретическая потеря составляет приблизительно 21,0 дБ. Включая дополнительные потери и потери соединителей, общая потеря вставки составляет ≤ 23,0 дБ (типично), при этом максимальная потеря ≤ 26,0 дБ согласно отраслевым стандартам.
Вопрос 3: Можно ли использовать этот разделитель в обратном направлении?
Ответ 3: Да, разделители PLC - это пассивные взаимные устройства. Они могут объединить 128 входных сигналов в одно выходное волокно,но обратите внимание, что комбинированные потери будут высокими (≥ 21 дБ) и обратное отражение должно контролироваться..
Q4: Какие типы разъемов доступны для выходной панели?
A4: Стандартные варианты включают SC/APC (наиболее распространенные для FTTH), SC/UPC, LC/UPC или FC/APC. Свяжитесь с нами, чтобы подтвердить конкретные интерфейсы разъемов для ваших требований.
Вопрос 5: Какая высота стойки (U) требуется для этой панели?
A5: Высота стойки зависит от конструкции и плотности порта. Разделители 1 * 128 обычно имеют высоту 2U, 3U или 4U. Свяжитесь с нами для точных размеров этой конкретной модели.
Вопрос 6: Насколько стабилен разделитель при температуре в наружных шкафах?
A6: Устройство работает от -40°C до +85°C, что делает его подходящим для наружных шкафов, помещений с головным отделением или центральных офисов без контроля температуры.
Вопрос 7: Сколько разделительных модулей внутри? Каскадные модули 1*16 или 1*32?
A7: 1*128 разделители могут быть реализованы с помощью одного высокоравномерного ПЛК чипа или каскадными небольшими модулями.
Вопрос 8: Какой гарантийный срок?
A8: Стандартная гарантия составляет 1 год, покрывает не человеческие дефекты с бесплатным ремонтом производственных дефектов.
Q9: Могу ли я получить образец перед оптовым заказом?
A9: Да, мы предоставляем образцы. Пожалуйста, укажите ваши требования к длине соединителя и волокна.
Вопрос 10: Как очистить выходное соединение на панелях с высокой плотностью?
A10: Используйте очистители с одним щелчком мыши или кассетные очистители с соответствующими адаптерами (SC или LC).
Часто задаваемые вопросы
Вопрос 1: Вы производитель?
A1: Да, мы являемся производителем и поставщиком решений FTTH / решений для центров обработки данных со штаб-квартирой в Шэньчжэне, Китай, основанный в 2000 году.
Q2: Каково ваше минимальное количество заказов?
A2: MOQ может быть 1 штук, но большие количества получают более конкурентоспособные цены.
Q3: Вы предоставляете цены FOB?
A3: Да. Мы отправляем по воздуху (DHL, TNT, UPS, FEDEX) или по морю (большие поставки). Мы предоставляем FOB-цитаты, включая расходы на доставку и сроки доставки.
Q4: Каково качество вашей продукции?
A4: Наше производство соответствует стандартам IEC и европейским стандартам с сертификациями CE, ISO, RoHS, CPR и ANATEL.
Q5: Каково ваше время доставки?
A5: зависит от количества и типа продукта. Волокнистые джамперы: 2-3 рабочих дня до 5000 штук. Мы поддерживаем запас обычных продуктов и обрабатываем срочные заказы.
Вопрос 6: Какая у вас упаковка?
A6: Международная экспортная стандартная упаковка.
Q7: Вы предоставляете услуги OEM/ODM?
A7: Да, все продукты принимают заказы OEM/ODM. Мы можем подписать соглашения.
Вопрос 8: Как заказать?
A8: 1. Отправьте запрос со спецификацией и количеством продукции. 2. Мы предоставляем цитату с графиком доставки. 3. Подтвердите цитату и получите PI. 4. Производство начинается после оплаты. 5.Подтвердить информацию о получателеПолучить номер отслеживания после отправки.
В9: Какие у вас методы оплаты?
A9: T/T, Western Union, PayPal, . Большие заказы: 50% депозита, 50% баланса перед отправкой.
Q10: Могу ли я запросить образцы?
A10: Бесплатные образцы доступны для продуктов до 10 долларов.
Вопрос 11: Какова ваша политика сопоставления цен?
A11: Если вы найдете на рынке лучшую цену с теми же стандартами качества, мы можем соответствовать этой цене.
