Полная серия разделителей ПЛК от 1×2 до 1×32
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | КСФП28-4СФП28-ххх |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$15.13 ~ US$57.35/PC |

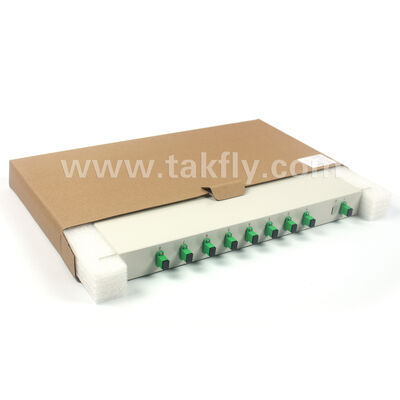

| Упаковывая детали: | коробка + коробка + картон |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | LC,D/A,D/P,T/T,Western Union, |
|
Подробная информация |
|||
| Выделить: | Шасси с разделителем с PLC 1×32,Разделитель ПЛК из оптических волокон 1U,серия центральных офисных PLC-разделителей |
||
|---|---|---|---|
Характер продукции
Полная серия разделителей ПЛК от 1*2 до 1*32
Обзор продукции

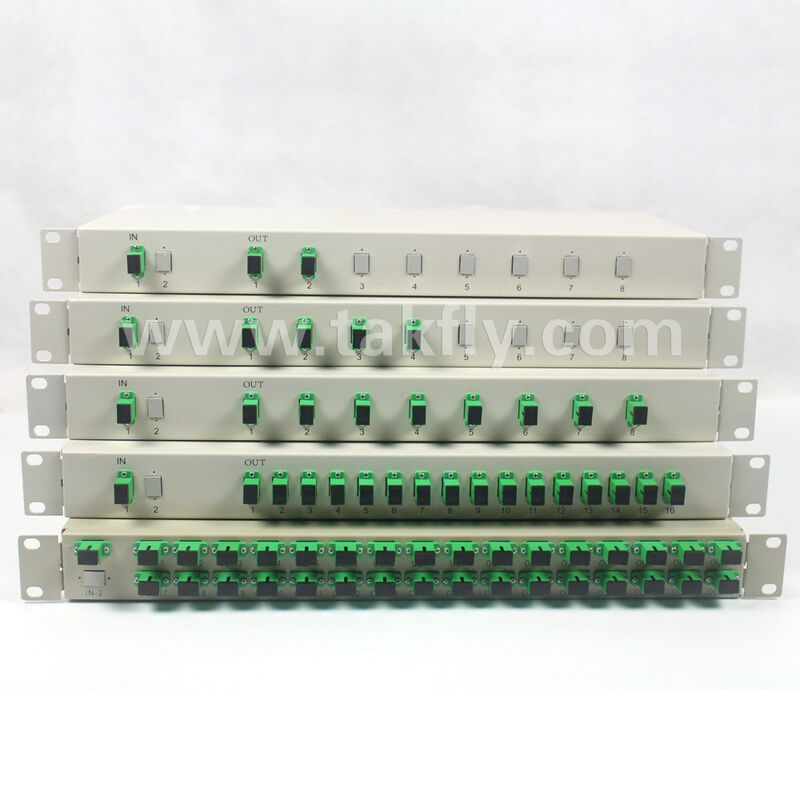

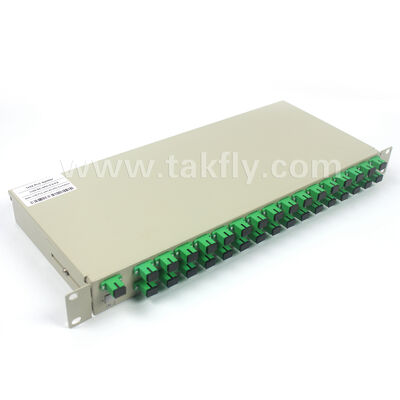

Эта серия оптических разделителей с установкой на стойку имеет стандартный корпус 19 дюймов 1U, предназначенный для централизованной установки в стойках телекоммуникационного оборудования.На основе технологии плоской световолновой схемы (PLC), продукты используются для распределения оптической энергии в оптических распределительных сетях (ODN), поддерживающих сценарии сетей доступа FTTH/FTTB. Полная серия охватывает соотношения разделения от 1*2 до 1*32,с единым интерфейсом SC/APC, подходящий для развертывания сетей PON.
Основные спецификации и список моделей
| Модель | Соотношение разделения | Тип соединителя | Спецификация свиного хвоста | Информация на этикетке |
|---|---|---|---|---|
| TAK-PLC-1*2 | 1*2 | SC/APC | 20,0 мм, 0,5 м | 1*2 PLC Splitter / 1*2‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1*4 | 1*4 | SC/APC | 20,0 мм, 0,5 м | 1*4 PLC Splitter / 1*4‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1*8 | 1*8 | SC/APC | 20,0 мм, 0,5 м | 1*8 PLC Splitter / 1*8‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1*16 | 1*16 | SC/APC | 20,0 мм, 0,5 м | 1*16 PLC Splitter / 1*16-SC-APC-2.0-0.5 |
| TAK-PLC-1*32 | 1*32 | SC/APC | 20,0 мм, 0,5 м | 1*32 PLC Splitter / 1*32-SC-APC-2.0-0.5 |
Примечание:На этикетке "2.0-0.5" указывает на 2,0 мм наружного диаметра, длину 0,5 м. Соединитель SC/APC зеленый с угловым конечным лицом, потеря возврата ≥ 55 дБ, подходящая для сценариев смешанной службы CATV + данных.
Технические параметры
| Параметр | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочая длина волны (нм) | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. | 1260 ~ 1650 гг. |
| Максимальная потеря вставки (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Максимальная однородность (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Макс. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Потеря возврата (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Директивность (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Рабочая температура (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Температура хранения (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
Примечания к таблице:Значения потерь вставки, однородности и PDL предоставляются производителем (измеряются при комнатной температуре, не включая потерь соединителей).Потеря обратной связи ≥ 55 дБ основана на производительности соединителя SC/APC (угловая конечная сторона)Рабочая длина волны, направляемость, рабочая температура и температура хранения соответствуют отраслевым стандартам (IEC 61753-2 и Telcordia GR-1209/1221).Для подробных данных испытаний отгружаемых продуктов, пожалуйста, ознакомьтесь с отчетом о проверке, сопровождающим каждую поставку.
Характеристики продукта
Технология и производительность
- На основе технологии планарной световой волны (PLC), однородность расщепления ≤ 0,5 дБ (типичная)
- Нечувствительный к длине волны, поддерживает сосуществование EPON, GPON и XGS-PON
- Стабильная потеря вставки, превосходящая традиционные разделители FBT
Установка и защита
- 19-дюймовый стандартный корпус для установки на стойку 1U, подходит для всех стандартных телекоммуникационных стойков
- Холоднокатаные стальные корпуса с антистатическим покрытием
- Упрощает централизованное управление, кабелирование и обслуживание в центральных офисах
Интерфейс и совместимость
- Единый зеленый соединитель SC/APC, угловая конечная сторона обеспечивает низкую потерю возврата
- Стандартизированная спецификация хвостовой решетки (2,0 мм, 0,5 м), совместимая с основным оборудованием OLT и оптическими распределительными кадрами (ODF)
- Поддерживает быстрое вставление/удаление и обнаружение ошибок
Полный охват
- Матрица полного соотношения расщепления от 1*2 до 1*32
- Удовлетворяет различным требованиям к разделению от небольших узлов до крупных центральных офисов
Типичные применения
Сети широкополосного доступа FTTH-перевозчика
Развернуто на головке OLT, распределяющее один сигнал OLT на несколько абонентских терминалов ONT.
Гибридные сети HFC-коаксовых волокон
Низкая потеря возврата интерфейса SC / APC обеспечивает качество видеосигнала CATV. Поддерживает одновременную передачу данных + услуг вещания.
Частные сети предприятий / кампусные сети
Используется для разделения сигнала волоконно-линейного соединения, избыточности службы и расширения полосы пропускания.
Механические размеры и окружающая среда
| Положение | Спецификация |
|---|---|
| Тип корпуса | 19 дюймовая стойка 1U |
| Размеры корпуса (W*D*H) | 483*250*44,5 мм (типичный) |
| Материал корпуса | Сталь холоднокатаная, антистатическое покрытие |
| Способ установки | Свинцовый крепеж на стойке (с монтажными ушами) |
| Операционная температура | -40°C ~ +85°C |
| Температура хранения | -40°C ~ +85°C |
| Относительная влажность | ≤ 95% (неконденсирующий) |
Информация о заказе
| Модель | Соотношение разделения | Коннектор | Спецификация свиного хвоста |
|---|---|---|---|
| TAK-PLC-1*2 | 1*2 | SC/APC | 20,0 мм, 0,5 м |
| TAK-PLC-1*4 | 1*4 | SC/APC | 20,0 мм, 0,5 м |
| TAK-PLC-1*8 | 1*8 | SC/APC | 20,0 мм, 0,5 м |
| TAK-PLC-1*16 | 1*16 | SC/APC | 20,0 мм, 0,5 м |
| TAK-PLC-1*32 | 1*32 | SC/APC | 20,0 мм, 0,5 м |
Примечания:Размеры хвостовых хвостов на заказ (например, 1,0 м, 1,5 м) доступны по запросу.
Часто задаваемые вопросы
Вопрос: Вы производитель?
О: Да, мы являемся производителем и поставщиком FTTH-решений/тотальных решений для центров обработки данных со штаб-квартирой в Шэньчжэне, Китай, основанным в 2000 году.
Вопрос: каков ваш MOQ?
О: MOQ может быть 1 штук, но цены становятся более конкурентоспособными с большим количеством.
Вопрос: Вы можете процитировать цену FOB?
О: Да. Мы доставляем по воздуху (DHL, TNT, UPS, FEDEX) или по морю для больших количеств. Мы предоставляем предложения с грузовыми и сроками доставки на основе ваших детальных требований.
Вопрос: Как ваше качество?
О: Наше производство соответствует стандартам IEC и европейским стандартам с сертификациями CE, ISO, RoHS, CPR и ANATEL.
Вопрос: Сколько у вас времени?
Ответ: Зависит от количества и типа продукта. Кабели оптоволоконных патчей: 2-3 рабочих дня для до 5000 штук. У нас есть обычные продукты и мы принимаем срочные заказы.
Вопрос: Какова ваша гарантия?
О: 1-летняя гарантия на пластыри (не искусственные повреждения).
Вопрос: Какая у вас упаковка?
A: Международная стандартная упаковка для экспорта.
В: Вы можете предложить OEM / ODM?
О: Да, все продукты принимают OEM / ODM. Мы можем подписать соглашения о конфиденциальности.
Вопрос: Можно образец?
A: Бесплатные образцы доступны для продуктов до $10. Покупатель оплачивает груз перед доставкой.
Вопрос: Как я могу заказать?
A: 1. Отправьте запрос с техническими характеристиками и количеством продукции. 2. Мы предоставляем цитату с временем выполнения. 3. Подтвердите цитату и получите PI. 4. Производство начинается после оплаты. 5.Подтвердить данные получателя6. Получить номер отслеживания после доставки.
Вопрос: Каков срок оплаты?
A: T/T, Western Union, Paypal, . Для больших сумм: 50% депозита, 50% баланса до доставки.
С теми же стандартами качества, если вы найдете лучшую цену в другом месте, TAKFLY может сравнить его.
