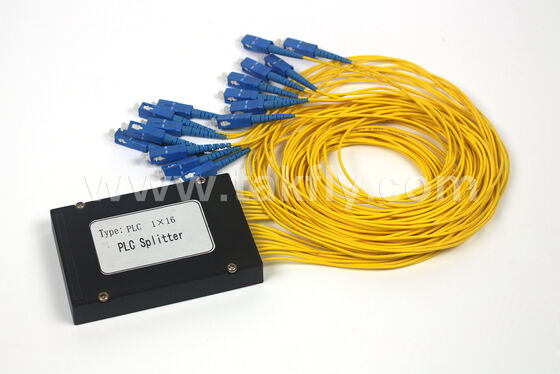

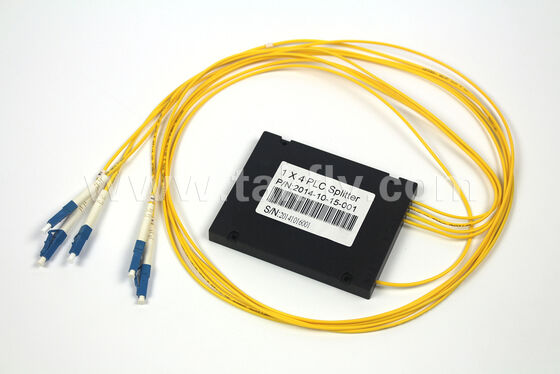

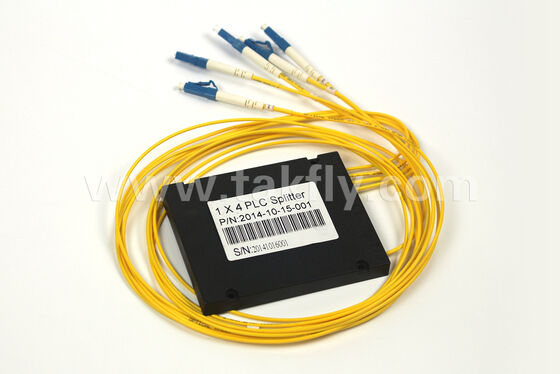

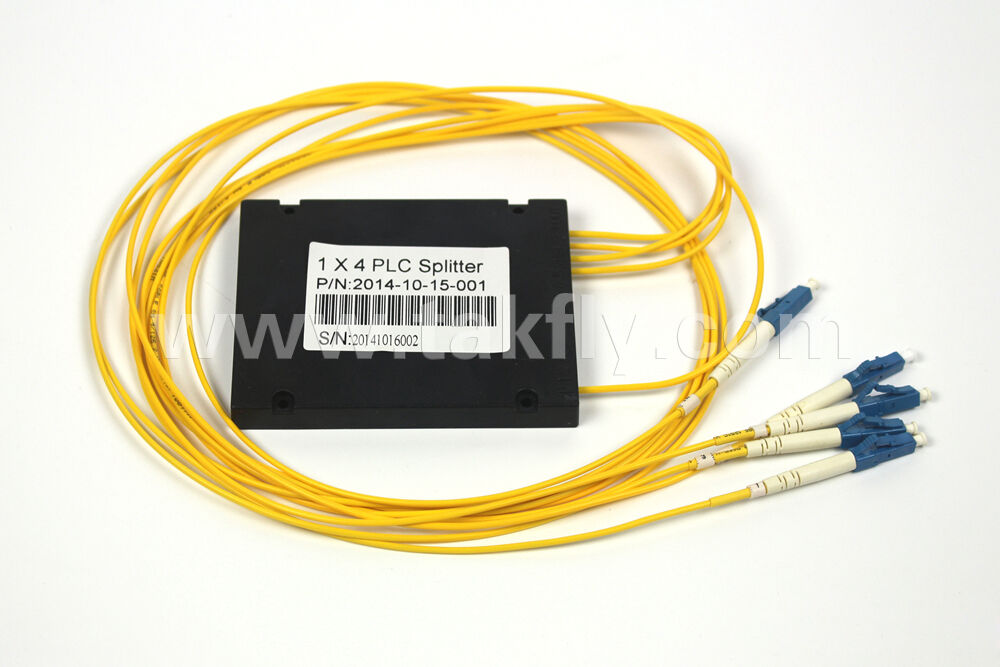

Универсальный разветвитель PLC ABS Box от 1×2 до 1×64, низкие потери, широкий диапазон температур, настраиваемый
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | КСФП28-4СФП28-ххх |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$2.2 ~ US$36/PC |
| Упаковывая детали: | коробка + коробка + картон |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | LC,D/A,D/P,T/T,Western Union,MoneyGram |
|
Подробная информация |
|||
| Выделить: | Сплиттер ABS PLC от 1×2 до 1×64,Сплитер волоконного оптика с низкими потерями,Сплитер PLC с широкой температурой |
||
|---|---|---|---|
Характер продукции
Обзор продукта
Эта серия сплиттеров ПЛК размещается в пластиковых или металлических коробках из АБС-пластика, предназначенных для распределительных точек FTTH/FTTx, шкафов оптической кроссировки и абонентских терминальных коробок в условиях ограниченного пространства. Модули могут поставляться с предварительно заделанными разъемами или без них и поддерживать нестандартную длину пигтейлов и типы волокон.
Типы и размеры упаковки
Все размеры указаны в миллиметрах (Д × Ш × В) для модулей с входными/выходными выводами (разъемы в размеры не включены).
Размеры серии 1×N
| Тип упаковки | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Базовая металлическая коробка | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Металлический ящик мини-модуля | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Модульная пластиковая коробка (АБС) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Размеры серии 2×N
| Тип упаковки | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Базовая металлическая коробка | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Металлический ящик мини-модуля | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Модульная пластиковая коробка (АБС) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Примечание:Размеры указаны только для корпуса модуля; длины пигтейлов и разъемы в комплект не входят. Пластиковые коробки из АБС-пластика обычно имеют белый или черный цвет и имеют класс огнестойкости UL94 V-0. Металлические ящики изготовлены из стали с антикоррозийным покрытием.
Технические параметры
Параметры оптических характеристик применимы ко всем типам корпусов (коробка из АБС-пластика или металлическая коробка) для соответствующих коэффициентов разделения.
| Параметр | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочая длина волны (нм) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Макс. Вносимая потеря (дБ) | 3,9 | 7.2 | 10.3 | 13,5 | 16,8 | 20.3 | 4.2 | 7,5 | 10,6 | 13,9 | 17.2 | 20,8 |
| Макс. Равномерность (дБ) | 0,8 | 0,8 | 0,8 | 1.0 | 1,5 | 2.0 | 0,8 | 1.0 | 1.2 | 1,5 | 1,8 | 2.0 |
| Макс. ПДЛ (дБ) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Возвратные потери (дБ) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Направленность (дБ) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Рабочая температура (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Температура хранения (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Примечания:Значения вносимых потерь, однородности и PDL измерены при комнатной температуре, потери в разъемах не включены. Обратные потери ≥55 дБ в зависимости от характеристик разъема SC/APC. Направленность, рабочая температура и температура хранения соответствуют IEC 61753-2 и Telcordia GR-1209/1221.
Особенности продукта
- Технология ПЛК- Основан на плоской световой схеме, обеспечивающей равномерное расщепление и низкие вносимые потери.
- Несколько вариантов упаковки- Ящик из АБС-пластика (легкий, недорогой) или металлический ящик (более высокая механическая прочность)
- Компактные размеры- Подходит для корпусов с ограниченным пространством, таких как FDT, ODC и абонентские клеммные коробки.
- Широкий диапазон рабочих температур- от -40℃ до +85℃, подходит как для внутреннего, так и для наружного применения.
- Соответствие стандартам- Соответствует IEC 61753-2, RoHS и Telcordia GR-1209/1221.
Параметры настройки
Все модули коробок ABS и металлических коробок поддерживают следующие настройки (укажите при заказе):
| Настраиваемый элемент | Доступные опции |
|---|---|
| Тип разъема на входных/выходных пигтейлах | SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC или без разъема (голое волокно) |
| Длина косички | 0,5 м, 1,0 м, 1,5 м, 2,0 м или по мере необходимости |
| Тип волокна | G.652D, G.657A1 (нечувствительный к изгибу), G.657A2 |
| Количество входных/выходных волокон | 1×N или 2×N с указанной маркировкой порта |
| Цвет коробки ABS | Белый, черный или индивидуальный код RAL |
| Рейтинг огнестойкости | UL94 V-0 (стандарт для коробок ABS) |
Типичные применения
- Распределение FTTH/FTTx- Устанавливается в оптоволоконные распределительные терминалы, корпуса оптических сетевых терминалов или коробки для настенного монтажа.
- Сети кабельного телевидения- Разделение широковещательных сигналов в архитектурах HFC.
- Локальные вычислительные сети (LAN)- Пассивная оптическая локальная сеть для корпоративных кампусов
- Соединение центров обработки данных- Разделение с низкими потерями для мониторинга или резервирования путей.
Пример заказа
| Коэффициент разделения | Тип упаковки | Разъем (вход/выход) | Длина косички | Тип волокна |
|---|---|---|---|---|
| 1×8 | АБС-пластиковая коробка | СК/АПК | 1,0 м | Г.657А1 |
Формат кода заказа (пример):
ПЛК-АБС-1×8-SC/APC-1.0-G657A1
Для получения полной таблицы кодов заказа свяжитесь с нами.
ПЛК-АБС-1×8-SC/APC-1.0-G657A1
Для получения полной таблицы кодов заказа свяжитесь с нами.
