Настраиваемый трансивер DWDM 80KM XFP 10 Гбит/с | Волоконно-оптическая сеть |(TKX-TDxxX-3LCD80)
Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | TKX-TDxxX-3LCD80 |
Оплата и доставка Условия:
| Количество мин заказа: | Возможен торг |
|---|---|
| Цена: | negotiable denpend on QTY |
| Упаковывая детали: | Блистерная коробка+картонная коробка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Т/Т,/ПайПал, Л/К |
| Поставка способности: | 1000 шт/день |
|
Подробная информация |
|||
| Название продукта: | Настраиваемый трансивер DWDM 80KM XFP 10 Гбит/с | Волоконно-оптическая сеть |(TKX-TDxxX-3LCD80) | Напряжение питания: | 3,14-3,46 В |
|---|---|---|---|
| Ток потребления: | 300 мА | Входной дифференциальный импеданс: | 100 Ω |
| Несимметричный вход данных: | 180–700 мА | Дифференциал размаха ввода данных: | 400-1800 мВ |
| Время подтверждения отключения передачи: | 10 нас | Дифференциальный размах вывода данных: | 300–850 мА |
| Рабочий корпус температура: | от 0 до +70°С | Гарантия: | 1 год, пожизненное обслуживание |
| Марка волокна: | Corning, YOFC, OFS, Драка | ||
| Выделить: | 10 Гбит/с DWDM XFP трансивер,Перестраиваемый XFP трансивер 80 км,Модуль приемопередатчика DWDM оптически |
||
Характер продукции
Перестраиваемый трансивер DWDM XFP 10 Гбит/с, 80 км | Волоконно-оптическая сеть | (TKX-TDxxX-3LCD80)
Обзор продукта
Перестраиваемый трансивер XFP 10 Гбит/с представляет собой интегрированный волоконно-оптический трансивер, обеспечивающий высокоскоростное последовательное соединение со скоростью передачи сигналов от 9,95 Гбит/с до 11,35 Гбит/с. Модуль соответствует соглашению MSA (INF-8077i) для 10-гигабитных подключаемых модулей малого форм-фактора (XFP) и стандарту SFF-8477 для перестраиваемых трансиверов XFP в приложениях с частотной сеткой ITU.
Он соответствует стандарту ITU-T G.698.1 с шагом каналов 50 ГГц для SONET/SDH, стандарту IEEE DWDM 10GBASE-ZR для дальности до 80 км (Ethernet) и приложениям DWDM 10GFC для дальности до 80 км (Fibre Channel).
Трансивер объединяет тракты приема и передачи в одном модуле. На стороне передачи последовательный поток данных 10 Гбит/с восстанавливается, ресинхронизируется и передается на драйвер модулятора. Драйвер модулятора задает смещение и модулирует перестраиваемый в C-диапазоне лазер с интегрированным модулятором Маха — Цендера (ILMZ), обеспечивая передачу данных по одномодовому волокну через стандартный разъем LC. На стороне приема поток данных 10 Гбит/с восстанавливается с помощью лавинного фотодиода (APD) / трансимпедансного усилителя, ресинхронизируется и передается на выходной драйвер. Модуль оснащен электрическим интерфейсом с возможностью горячей замены, совместимым с XFI.
Области применения
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- DWDM 80KM 10G Fibre Channel
- DWDM SONET OC-192 и SDH STM-64
Ключевые особенности
- Поддержка скорости передачи данных от 9,95 Гбит/с до 11,3 Гбит/с
- Монолитно интегрированный передатчик, перестраиваемый во всем C-диапазоне
- Сетка каналов ITU 50 ГГц со встроенным фиксатором длины волны
- Перестраиваемый в C-диапазоне лазер и приемник APD
- Максимальная дальность передачи до 80 км
- Дуплексный разъем LC
- Форм-фактор XFP с поддержкой горячей замены
- Поддержка шлейфа (loopback) со стороны линии и интерфейса XFI
- Не требуется внешний опорный тактовый генератор (Reference Clock)
- Встроенные функции цифровой диагностики
- Стандартный рычажный механизм извлечения (bail latch)
- Рассеиваемая мощность <3,5 Вт
Технические характеристики
Примечания:
1) Соответствует приблизительно 0,4 нм.
2) Измерено при наихудшем коэффициенте экстинкции (ER); BER<10 -12 при 10,3 Гбит/с, 2 31 - 1 PRBS.
1) Соответствует приблизительно 0,4 нм.
2) Измерено при наихудшем коэффициенте экстинкции (ER); BER<10 -12 при 10,3 Гбит/с, 2 31 - 1 PRBS.
Характеристики электрического интерфейса
Примечание:
1) Максимальное значение общей мощности указано для всего диапазона температур и напряжений.
2) После внутренней связи по переменному току (AC coupling).
3) При дифференциальной нагрузке 100 Ом.
4) Выход Loss Of Signal (потеря сигнала) представляет собой открытый коллектор, подтягиваемый резистором 4,7–10 кОм к напряжению 3,15–3,6 В. Логический 0 указывает на нормальную работу; логическая 1 указывает на отсутствие сигнала.
1) Максимальное значение общей мощности указано для всего диапазона температур и напряжений.
2) После внутренней связи по переменному току (AC coupling).
3) При дифференциальной нагрузке 100 Ом.
4) Выход Loss Of Signal (потеря сигнала) представляет собой открытый коллектор, подтягиваемый резистором 4,7–10 кОм к напряжению 3,15–3,6 В. Логический 0 указывает на нормальную работу; логическая 1 указывает на отсутствие сигнала.

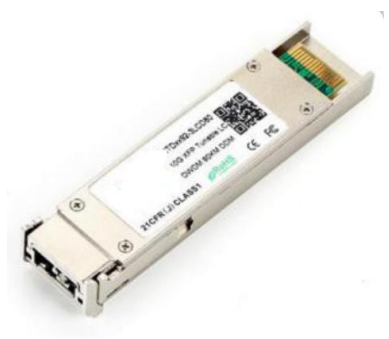

Изображения продукта
Почему выбирают TAKFLY?
- Более 26 лет опыта производства волоконно-оптической продукции
- Более 450 сборщиков с опытом работы от 3 лет
- Более 10 инженеров-разработчиков (R&D), нацеленных на инновации
- 16 термопластавтоматов и производственных линий, импортированных из Германии
- Более 30 единиц испытательного оборудования, включая OTDR, 3D-интерферометры, VFL, измерители IL и RL
- Комплексное испытательное оборудование: тестеры прочности на растяжение, тестеры устойчивости к сдавливанию, измерители оптической мощности, дефектоскопы
- Возможность производства под брендом заказчика (OEM)
- Участие в международных выставках: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, СВЯЗЬ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Контроль качества
- Выборочный контроль сырья перед началом производства
- Полный контроль после каждой отдельной технологической операции
- Комплексная проверка полуфабрикатов
- Полный контроль готовой продукции перед упаковкой
- Выборочный контроль перед отгрузкой
Информация о доставке
- Образцы: 1–3 рабочих дня
- Серийные заказы: 3–7 рабочих дней
- Упаковка: полиэтиленовые пакеты, коробки и паллеты (по запросу)
Часто задаваемые вопросы
В1: Как я могу получить ваш каталог и прайс-лист?
Пожалуйста, укажите свой адрес электронной почты или контактные данные через наш сайт, чтобы получить каталог и прайс-лист.
В2: Можно ли обсудить цены?
Да, мы можем рассмотреть скидки при заказе крупных сборных партий объемом в несколько контейнеров.
В3: Сколько будет стоить доставка?
Стоимость доставки зависит от объема партии и выбранного способа доставки. Мы предоставим расчет по запросу.
В4: Могу ли я посетить ваше производство?
Конечно! Наш завод находится в городе Шэньчжэнь, Китай. Пожалуйста, свяжитесь с нами, чтобы согласовать время визита.
В5: Что делать, если при получении товара обнаружатся проблемы с качеством?
Если при распаковке вы обнаружите дефекты качества, пожалуйста, сделайте фотографии для подтверждения. Наш отдел контроля качества рассмотрит проблему, предложит оптимальное решение и примет меры для улучшения производственного процесса.
В6: Каковы ваши условия упаковки?
Обычно мы упаковываем продукцию в блистерную упаковку и картонные коробки, но также можем выполнить индивидуальные требования заказчика.
В7: Каковы ваши условия оплаты?
Банковский перевод (T/T): 30% предоплата и 70% остаток перед отгрузкой. Перед финальным платежом мы предоставляем фотографии готовой продукции и упаковки.
В8: Каковы ваши условия поставки?
EXW, FOB, CFR, CIF, DDU
В9: Каковы сроки поставки?
Обычно 5–7 рабочих дней после получения предоплаты. Точные сроки зависят от состава и объема заказа.
В10: Можете ли вы изготовить продукцию по образцам?
Да, мы можем производить продукцию на основе ваших образцов или технических чертежей.
