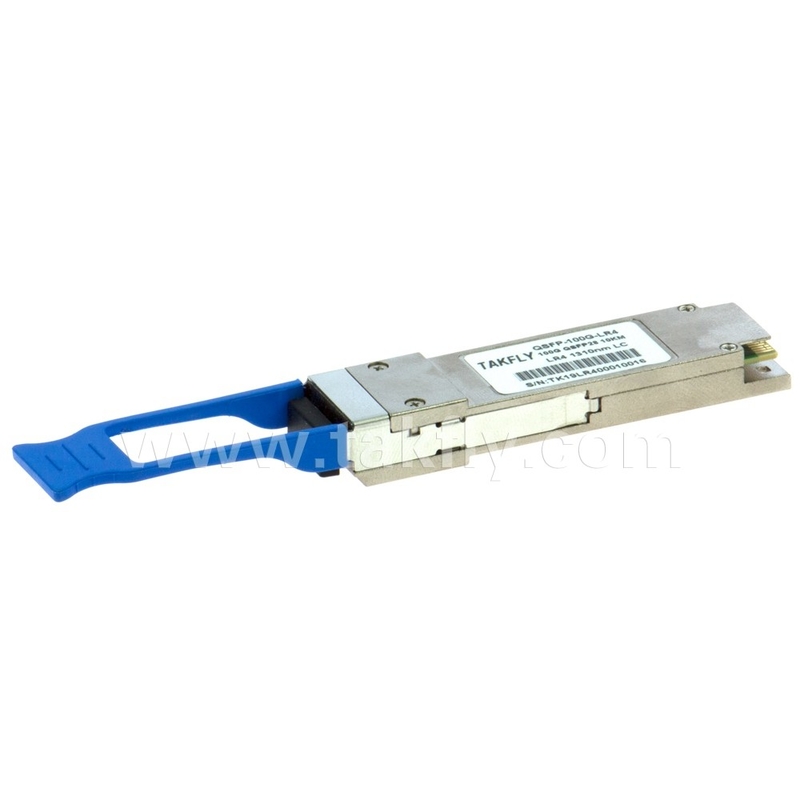

Клиентская сторона 100Gbps 10KM QSFP28 LR4 с DDM-передатчиком высокомощный волокно длина 1m Телекоммуникационные соединения

Клиентская сторона 100Gbps 10KM QSFP28 LR4 с DDM-передатчиком высокомощный волокно длина 1m Телекоммуникационные соединения

Подробная информация о продукте:

Place of Origin: Guangdong, SHENZHEN
Фирменное наименование: TAKFLY
Сертификация: CE,ROHS,REACH,ISO9001,ISO14001
Model Number: TKQS28-100G-LR4

Оплата и доставка Условия:

Minimum Order Quantity: 1 Pices
Цена: US$0.01 ~ US$1200/PC
Delivery Time: 3-7working days
Payment Terms: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Лучшая цена контакт

Подробная информация

Ratio: 50/50 Center Wavelength: 1450nm
Insertion Loss: ≤0.3dB Package Weight: 10g
Package Type: Bare Fiber, 900um Loose Tube, 2mm Cable Wavelegth: 1310nm
Axis Alignment: Slow axis or Fast axis Wavelength Range: 1310nm, 1550nm
Application: Optical Communication Systems Splitter Ratio: 98/2
Storage Temperature: -40~+85℃ Port Number: 1x2
Fiber Length: 1m Fiber: PM Corning 980nm fiber
Power Handling Capacity: High Power
Выделить:

Передатчик 100 Гбит/с QSFP28 LR4

,

DDM QSFP28 LR4 передатчик

,

10 км QSFP28 LR4 передатчик

Характер продукции

Особенности

ØФорм-фактор QSFP28 MSA с горячим подключением

ØСоответствуетIEEE 802.3ba 100GBASE-LR4

ØПоддерживает совокупную скорость передачи 103,1 Гбит/с

ØДоступ до 10 км по SMF G.652

ØЕдиное питание +3,3В

ØТемпература рабочего корпуса:0 ~ 70°C

ØПередатчик: охлажденный 4x25Gb/s LAN WDM EML TOSA (1295.56Триста.05, 1304.58, 1309,14 нм)

ØПриемник: 4x25 Гбит/сПИН-кодРОСА

Ø4х28GЭлектрический серийный интерфейс (CEI-28G-VSR)

ØМаксимальное энергопотребление 4,0 Вт

ØДвухкомпонентная емкость LC


Заявления

Ø100GBASE-LR4 Ethernet-ссылки

ØВзаимосоединения QDR и DDR в беспроводной сети

Ø100G соединения со стороны клиента


Описание

Этот продукт представляет собой модуль передатчика 100 Гбит/с, предназначенный для оптических коммуникационных приложений, соответствующих стандарту IEEE P802.3ba 100GBASE-LR4.Модуль преобразует 4 входных канала электрических данных 25 Гбит/с в 4 канала оптических сигналов LAN WDM, а затем мультиплексирует их в один канал для оптической передачи 100 Гбит/сС обратной стороны на стороне приемника модуль демультиплексирует оптический вход 100 Гбит/с в 4 канала оптических сигналов LAN WDM, а затем преобразует их в 4 выходных канала электрических данных.

Центральные длины волн 4 каналов LAN WDM составляют 1295.56Триста.05, 1304,58 и 1309,14 нм как члены сети длин волн LAN WDM, определенной в IEEE 802.3ba.Вhigh performance cooled LAN WDM EA-DFB transmitters and high sensitivity PIN receivers provide superior performance for 100Gigabit Ethernet applications up to 10km links and compliant to optical interface with IEEE802.3ba Пункт 88 100GBASE-LR4 требования.

Продукт спроектирован с форм-фактором, оптико-электрическим соединением и цифровым диагностическим интерфейсом Он был разработан для удовлетворения самых жестких внешних условий эксплуатации, включая температуру, влажность и помехи EMI.


Функциональное описание

Модуль приемопередатчика принимает 4 канала электрических данных 25 Гбит/с,которые обрабатываются 4-канальным интерфейсом часов и восстановления данных (CDR), который преобразует и уменьшает джиттер каждого электрического сигналаВпоследствии each of 4 EML laser driver IC's converts one of the 4 channels of electrical signals to an optical signal that is transmitted from one of the 4 cooled EML lasers which are packaged in the Transmitter Optical Sub-Assembly (TOSA)Каждый лазер запускает оптический сигнал в определенной длине волны, указанной в требованиях IEEE802.3ba 100GBASE-LR4.Эти 4-полосные оптические сигналы будут оптически мультиплексированы в одно волокно с помощью 4-к-1 оптического WDM MUXОптическая выходная мощность каждого канала поддерживается постоянной автоматической схемой управления мощностью (APC).Выход передатчика может быть отключен аппаратным сигналом TX_DIS и/или серийным интерфейсом с двумя проводами.

Приемник принимает 4-полосные оптические сигналы LAN WDM. The optical signals are de-multiplexed by a 1-to-4 optical DEMUX and each of the resulting 4 channels of optical signals is fed into one of the 4 receivers that are packaged into the Receiver Optical Sub-Assembly (ROSA)Каждый приемник преобразует оптический сигнал в электрический сигнал. Регенерированные электрические сигналы пересчитываются и усиливаются RX-частью 4-канального CDR.Выходные электрические сигналы с 4-полосным режимом выполняют требования интерфейса IEEE CAUI-4.Кроме того, каждый полученный оптический сигнал контролируется секцией DOM. Мониторируемое значение сообщается через серийный интерфейс с двумя проводами.Если один или несколько полученных оптических сигналов слабее порогового уровня, аппаратная сигнализация RX_LOS будет активирована.

Для питания этого продукта требуется одно питание + 3,3 В. Оба пина питания VccTx и VccRx соединены внутри и должны быть применены одновременно.Согласно спецификациям MSA, модуль предлагает 7 низкоскоростных аппаратных контроллеров (включая серийный интерфейс с двумя проводами): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL и IntL.

Module Select (ModSelL) - это входной пин. При низком уровне хоста этот продукт реагирует на команды серийной связи с двумя проводами.ModSelL позволяет использовать этот продукт на одной двухпроводной интерфейсной шине .

Серийные часы (SCL) и серийные данные (SDA) необходимы для 2-проводной серийной шины связи интерфейса и позволяют хосту получить доступ к карте памяти QSFP28.

Ключ ResetL позволяет полностью перезагрузить, возвращая настройки в их состояние по умолчанию, когда низкий уровень на ключе ResetL удерживается дольше, чем минимальная длина импульса.Во время выполнения сброса хост должен игнорировать все биты состояния, пока он не укажет на завершение перерыва сброса. Продукт указывает на это, размещая сигнал IntL (Interrupt) с битом Data_Not_Ready, отрицаемым в карте памяти.Обратите внимание, что при включении (включая горячую вставку) модуль должен опубликовать это завершение перезагрузки прерывать без необходимости перезагрузки.

Пин Low Power Mode (LPMode) используется для установки максимального расхода энергии для продукта для защиты хостов, которые не способны охлаждать модули более высокой мощности, если такие модули должны быть случайно вставлен.

Module Present (ModPrsL) - это локальный сигнал к карте хоста, который при отсутствии продукта обычно поднимается к хосту Vcc. Когда продукт вставляется в разъем,он завершает путь к земле через резистор на панели хоста и утверждает сигнал. ModPrsL затем указывает свое настоящее, устанавливая ModPrsL на состояние

Перерыв (IntL) - это выходной пин. ?? Низкий?? указывает на возможную эксплуатационную неисправность или критический статус для хост-системы.Хост определяет источник прерывания с помощью серийного интерфейса с двумя проводами. Пин IntL является открытым выходом коллектора и должен быть вытянут к напряжению Host Vcc на панели Host.


Диаграмма блока передатчика

Клиентская сторона 100Gbps 10KM QSFP28 LR4 с DDM-передатчиком высокомощный волокно длина 1m Телекоммуникационные соединения 0

Рисунок 1. Блок приемникаДиаграмма



Назначение и описание пин-кода

Клиентская сторона 100Gbps 10KM QSFP28 LR4 с DDM-передатчиком высокомощный волокно длина 1m Телекоммуникационные соединения 1

Рисунок 2. Соответствие МСО Коннектор


Определение фиксатора

ПИН-код

Логика

Символ

Наименование/Описание

Примечание

1



ГНД

Земля

1

2

CML-I

Tx2n

Ввод данных с перевернутой передачей



3

CML-I

Tx2p

Выходные данные неинвертированного передатчика



4



ГНД

Земля

1

5

CML-I

Тх4н

Ввод данных с перевернутой передачей



6

CML-I

Tx4p

Выходные данные неинвертированного передатчика



7



ГНД

Земля

1

8

LVTLL-I

МодSELL

Выбор модуля



9

LVTLL-I

Перезагрузить

Перезагрузка модуля



10



VccRx

Приемник питания +3,3В

2

11

LVCMOS-I/O

SCL

Часы серийного интерфейса с двумя проводами



12

LVCMOS-I/O

SDA

Данные серийного интерфейса с двумя проводами



13



ГНД

Земля



14

CML-O

Rx3p

Неинвертированный выход данных от приемника



15

CML-O

Rx3n

Выход данных с перевернутым приемником



16



ГНД

Земля

1

17

CML-O

Rx1p

Неинвертированный выход данных от приемника



18

CML-O

Rx1n

Выход данных с перевернутым приемником



19



ГНД

Земля

1

20



ГНД

Земля

1

21

CML-O

Rx2n

Выход данных с перевернутым приемником



22

CML-O

Rx2p

Неинвертированный выход данных от приемника



23



ГНД

Земля

1

24

CML-O

Rx4n

Выход данных с перевернутым приемником

1

25

CML-O

Rx4p

Неинвертированный выход данных от приемника



26



ГНД

Земля

1

27

LVTTL-O

ModPrsL

Модуль присутствует



28

LVTTL-O

Интеллигенция

Прервать



29



VccTx

Передатчик питания +3,3 V

2

30



Vcc1

+3,3 В питание

2

31

LVTTL-I

LPMode

Режим низкой мощности



32



ГНД

Земля

1

33

CML-I

Tx3p

Ввод данных необращенного передатчика



34

CML-I

Тх3н

Выход данных с перевернутой передачей



35



ГНД

Земля

1

36

CML-I

Ч1p

Ввод данных необращенного передатчика



37

CML-I

Тх1н

Выход данных с перевернутой передачей



38



ГНД

Земля

1


 Примечания:

1. GND - это символ для сигнала и питания (мощности), общий для модуля QSFP28. Все они общие для модуля, и все напряжения модуля ссылаются на этот потенциал, если не указано иное.Подключите их непосредственно к борту хоста сигнал общей земли плоскости.

2.VccRx, Vcc1 и VccTx являются источниками питания для приема и передачи и должны применяться одновременно. Рекомендуемая фильтрация источника питания для хост-карты показана на рисунке 3 ниже.Vcc1 и Vcc Tx могут быть соединены внутри модуля в любой комбинации.Каждый из коннекторных штифов имеет номинальный ток 1000 мА.


Рекомендуемый фильтр питания

Клиентская сторона 100Gbps 10KM QSFP28 LR4 с DDM-передатчиком высокомощный волокно длина 1m Телекоммуникационные соединения 2

Рисунок 3. Рекомендуемое питаниеФильтрацияr


Абсолютные максимальные рейтинги

Следует отметить, что работа, превышающая любые индивидуальные абсолютные максимальные номиналы, может привести к постоянному повреждению этого модуля.

Параметр

Символ

Минуты

Макс

Объекты

Примечания

Температура хранения

TS

-40

85

DegC



Температура рабочего ящика

TОП

0

70

DegC



Напряжение питания

VCC

-Нет.5

3.6

V



Относительная влажность (без конденсации)

RH

0

85

%



Предельный уровень ущерба на каждой полосе

ТНd

5.5



dBm



Рекомендуемые условия работы и требования к питанию


Параметр

Символ

Минуты

Типичный

Макс

Объекты

Температура рабочего ящика

TОП

0



70

DegC

Напряжение питания

VCC

3.135

3.3

3.465

V

Скорость передачи данных на каждой полосе





25.78125



Гб/с

Высокое входное напряжение управления



2



Vcc

V

Низкое напряжение ввода управления



0



0.8

V

Расстояние соединения с G.652

D

0.002



10

км

Примечания:

1.В зависимости от фактической потери волокна/км (расстояние связи, указанное для потери ввода волокна 0,4 дБ/км)



Электрические характеристики

Следующие электрические характеристики определены в рекомендуемой рабочей среде, если не указано иное.

Параметр

Символ

Минуты

Типичный

Макс

Объекты

Примечания

Потребление энергии







4.0

W



Ток подачи

Icc





1.21

А.



Передатчик ВключениеИнициализация Время









2000



мс



1

Передатчик (каждая полоса)





Толерантность входного напряжения с одним концом (примечание 2)







-Нет.3







4.0





V

Ссылка на общий сигнал TP1

Общий режим AC Ввод

Толерантность напряжения





15







mV



RMS

Дифференциал Ввод НапряжениеСвинг Предел





50







mVpp

ЛОСА

Предел

Дифференциальное колебание

Ввод

Напряжение



Вин, Пп.



190





700



mVpp



Дифференциальная импеданция входа

Зин

90

100

110

Омм.



Приемник (каждая полоса)



Однокончательное напряжение





Выпуск







-Нет.3







4.0





V

Ссылка на сигнал

обыкновенный

Выход в общем режиме переменного тока

Напряжение









7.5



mV



RMS

Дифференциальное колебание выходного напряжения



Воут, Пп.



300





850



mVpp



Дифференциальное сопротивление



Выпуск



Зот



90



100



110



Омм.



Примечания:

1.Время запуска питания - это время, от которого напряжение питания достигает и остается вышеминимальные рекомендуемые рабочие напряжения питания до момента полного функционирования модуля.

2.Толерантность одноконтактного входного напряжения - допустимый диапазон мгновенного входа Сигналы.



Оптические характеристики

QSFP28 100GBASE-LR4


Параметр

Символ

Минуты

Типичный

Макс

Единица

Примечания






длина волны полосы

L0

1294.53

1295.56

1296.59

nm






L1

1299.02

1300.05

1301.09

nm






L2

1303.54

1304.58

1305.63

nm






L3

1308.09

1309.14

1310.19

nm




Передатчик


Соотношение подавления бокового режима

SMSR

30





ДБ




Общая средняя пусковая мощность

ПT





10.5

dBm




Средняя запускная мощность на каждой полосе



ПСредний показатель



- Четыре.3





4.5



dBm




ОМА, каждая полоса

ПОМА

- Один.3



4.5

dBm

1


Разница в Запуск Силамежду любымиДва.Проезжая полоса (OMA)



Пткс, разница







5



ДБ




ЗапускСилав OMA минус передатчик и Дисперсия





- Второй.3







dBm




Наказание (TDP), по полосе













TDP, каждая полоса

TDP





2.2

ДБ



Соотношение вымирания

Скорая помощь

4





ДБ



RIN20ОМА

RIN





-130

dB/Hz



Толерантность оптических потерь возврата

TOL





20

ДБ



Отражение передатчика

RT





- 12

ДБ



Маска для глаз {X1,Х2, Х3,Y1, Y2, Y3}





{0}25, 0.4, 0.45, 0.25, 0.28, 0,4}





2

Среднее  Запуск Сила Выключено

Передатчик, каждая полоса



Поп!







-30



dBm



Приемник

Предельный уровень ущерба на каждой полосе

ТНd

5.5





dBm

3

Общая средняя приемная мощность







10.5

dBm



Средняя принимающая мощность на каждой полосе





- Десять.6





4.5



dBm



Принимать  Сила (OMA), Каждый

Лейн









4.5



dBm



Чувствительность приемника (OMA) по каждой полосе



SEN







- Восемь.6



dBm



Стрессовый Приемник Чувствительность

(OMA), каждая полоса









- Шесть.8



dBm



4

Отражение приемника

RR





-26

ДБ



Разница в Принимать Сила

между любыми двумя полосами движения (OMA)



Противопоказания







5.5



ДБ



Указывают на потерю

ЛОСА



- 18 лет.



dBm



LOS Deassert

УБЕДЕНИЕ



-15



dBm



Гистереза LOS

УБЕДЕНИЕ

0.5





ДБ



Приемник электрический 3 дБ верхняя частота прерывания, каждая линия



Fc







31



В ГГц



Условия испытания чувствительности стрессовых рецепторов (примечание 5)

ВертикальнаяЗакрытие глазНаказание.Каждый Лейн







1.8





ДБ



Напряженный глаз J2 Jitter, каждая полоса





0.3



ИП



Напряженный глаз J9 Jitter, каждая полоса





0.47



ИП


 Примечания:

1.Даже если TDP < 1 дБ, OMA min должен превышать минимальное значение, указанное здесь.

2.См. рисунок 4.

3.Приемник должен выдерживать непрерывное воздействие модулированного оптического входного сигнала без повреждения.

Приемник не должен работать правильно при этой входной мощности.

4.Измерение с помощью сигнала испытания соответствия при входе приемника для BER = 1х10- 12.

5.Наказание вертикальным закрытием глаз и напряжённое воспаление глаз являются испытательными условиями для измерения чувствительности при напряжении приемника. Получатель.

 Клиентская сторона 100Gbps 10KM QSFP28 LR4 с DDM-передатчиком высокомощный волокно длина 1m Телекоммуникационные соединения 3


Цифровые диагностические функции

Следующие цифровые диагностические характеристики определяются при нормальных условиях эксплуатации, если не указано иное.

Параметр

Символ

Минуты

Макс

Объекты

Примечания

Температура мониторабсолютный ошибка



DMI_Temp



- Три.



+3



DegC

За пределы диапазона температуры работы

Монитор напряжения питания

Абсолютная ошибка



DMI _VCC



-Нет.1



0.1



V

Сверх полной работы

диапазон

Канал RX мощностьабсолютный монитор ошибка



DMI_RX_Ch



-2



2



ДБ



1

Канал Противопоказания текущий

монитор

DMI_Ibias_Ch

-10%

10%

mA



Канал TX мощность

Мониторинг абсолютной ошибки

DMI_TX_Ch

-2

2

ДБ

1

 Примечания:

Должен быть до измерение точность из разные одинокий режим волокна, Вот так. может быть быть и Дополнительная +/-1 ДБ колебания, или +/- 3 дБ в целом точность.



Механические размеры

Клиентская сторона 100Gbps 10KM QSFP28 LR4 с DDM-передатчиком высокомощный волокно длина 1m Телекоммуникационные соединения 4

Фигура4Механический контурe


ESD

Этот приемопередатчик указан как ESD порог 1KV для высокоскоростных данных пинов и 2KV для всех других электрических входных пинов, испытанных по MIL-STD-883, метод 3015.4 /JESD22-A114-A (HBM).При обращении с этим модулем все еще требуются обычные меры предосторожности в области ESD.Этот приемопередатчик поставляется в защитной упаковке ESD. окружающей среды.


Безопасность лазера

Это лазерный продукт класса 1 согласно EN 60825-1:2014Этот продукт соответствует 21 CFR 1040.10 и 1040.11 за исключением отклонений в соответствии с Laser Notice No 50, датированной (24 июня 2007 года).

Осторожность: использование средств управления или регулировки или выполнение процедур, отличных от указанных здесь, может привести к воздействию опасного излучения.


Соблюдение нормативных требований

Особенность

Ссылка

Производительность



Электростатический разряд(ESD)



IEC/EN 61000-4-2



Совместимость со стандартами



Электромагнитные помехи (ЭМИ)

FCC Часть 15 Класс B EN 55022 Класс B

(CISPR 22A)



Совместимость со стандартами



Безопасность лазерных глаз

FDA 21CFR 1040.10, 1040.11 IEC/EN

60825-1, 2



Лазерная продукция класса 1

Признание компонента

IEC/EN 60950, UL

Совместимость со стандартами

ROHS

2002/95/ЕС

Совместимость со стандартами

ЭМК

EN61000-3

Совместимость со стандартами
