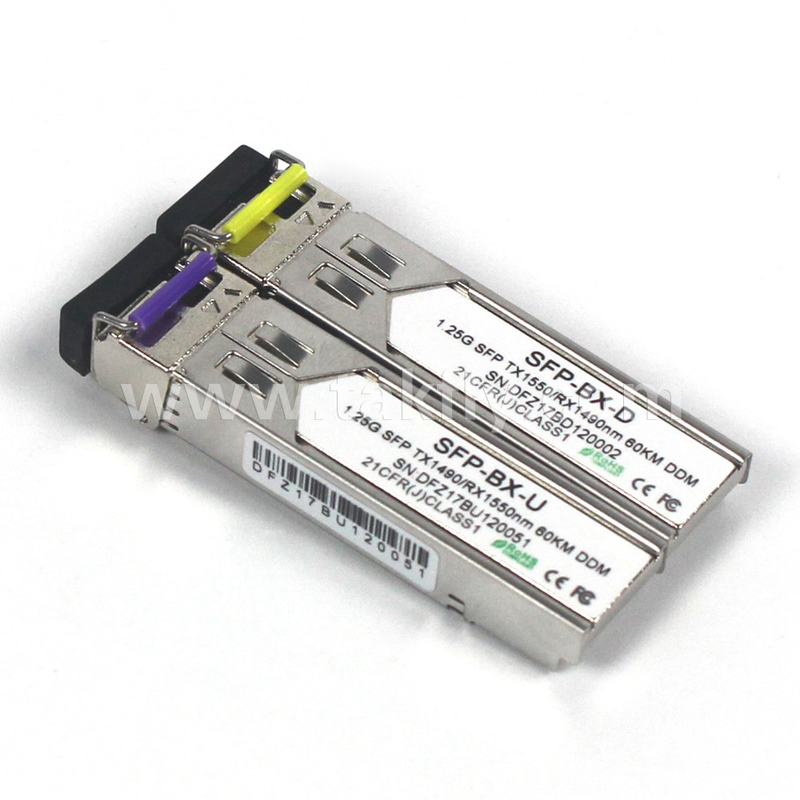

1.25Gbps SFP двунаправленный приемопередатчик MMF 2KM Reach Tx1310nm/Rx1550nm
Подробная информация о продукте:
| Place of Origin: | Guangdong, SHENZHEN |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | TK-B3524-3LCD2 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$0.01 ~ US$1200/PC |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Подробная информация |
|||
| Длина волны центра: | 1450nm | Номер порта: | 1x1 порты |
|---|---|---|---|
| Этап: | Двойной этап | Длина волокна: | 1 метр |
| Коэффициент Splitter: | 98/2 | Размеры: | 3.5 мм х 25 мм х 25 мм |
| Тип: | Пассивные компоненты | Волокна: | Привет 1060. |
| Рабочая температура: | -40°C до +85°C | Мощность обработки энергии: | Высокая власть |
| Коннектор: | FC APC к FC UPC | тип волокна: | Единый режим |
| Диапазон длины волны: | 1310nm-1550nm | Wavelegth: | 850nm /1310nm |
| Применение: | Системы оптической связи | ||
| Выделить: | 1.25Gbps SFP двунаправленный приемопередатчик,Tx1310nm/Rx1550nm SFP двунаправленный приемопередатчик,MMF 2KM 1.25Gbps SFP-передатчик |
||

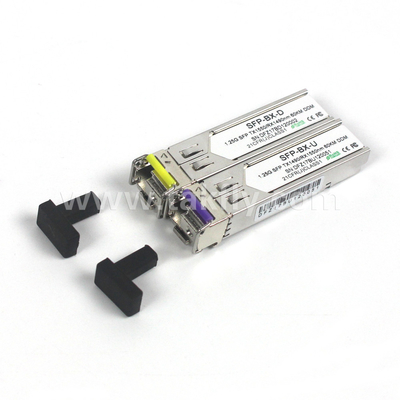

Характер продукции
SFP-BIDI-передатчики представляют собой высокопроизводительные, экономически эффективные модули, поддерживающие двойную скорость передачи данных 1,25 Гбит/1,0625 Гбит/с и расстояние передачи 2 км с помощью MMF.
Передатчик состоит из трех частей: лазерного передатчика FP, фотодиода PIN, интегрированного с трансимпедантным предварительным усилителем (TIA) и блоком управления MCU.Все модули отвечают требованиям класса I лазерной безопасности.
Передатчики совместимы с SFP Multi-Source Agreement (MSA) и SFF-8472.
- Что?
Особенности
Двойная скорость передачи данных 1,25 Gbps/1,063 Gbps
Лазер FP 1310 нм и фотодетектор PIN для передачи 2 км
Соответствует SFP MSA и SFF-8472 с простой емкостью LC
Цифровой диагностический мониторинг:
Внутренняя или внешняя калибровка
Совместим с SONET OC-24-LR-1
Совместимость с RoHS
+3,3В однократное питание
Диапазон температуры рабочего корпуса:
от 0 °C до +70 °C (коммерческие)
-40 °C до +85 °C (промышленный)
- Что?
Заявления
Гигабитный Ethernet
Волоконный канал
Переключаться на интерфейс
Приложения с переключенным фоновым планом
Интерфейс маршрутизатора/сервера
Другие оптические системы передачи
- Что?
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение питания | Vcc | -Нет.5 | 4.7 | V |
| Температура хранения | Тс | -40 | +85 | °C |
|
Тепловая температура работы
|
TOP
|
0 | 70°C |
Электрические характеристики (TOP = от 0 до 70°C, VCC = от 3,15 до 3,60 вольт)
|
Параметр
|
Символ
|
Минуты
|
Тип
|
Макс
|
Единица
|
Судья.
|
|
Напряжение питания
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
Ток подачи
|
ЛЦК
|
185 |
280
|
mA
|
||
|
Передатчик
|
||||||
|
Дифференциальная импеданция ввода
|
Рин
|
100 |
Ω
|
1 | ||
|
Колебание ввода данных с одним концом
|
Вин, Пп.
|
250 | 1200 |
mV
|
||
|
Передача отключения напряжения
|
ВД |
Vcc √1.3
|
Vcc
|
V | ||
|
Передача включенного напряжения
|
VEN
|
Корова
|
Вей + 0.8
|
V | 2 | |
|
Отключить передачу времени утверждения
|
10 |
мы
|
||||
|
Приемник
|
||||||
|
Одноконтактный выходной свинг данных
|
Воут, Пп.
|
250
|
800 |
mV
|
3 | |
|
Время увеличения вывода данных
|
Тр
|
100
|
175 |
пс
|
4 | |
|
Время выхода данных
|
Тф
|
100
|
175 |
пс
|
4 | |
|
Ошибка LOS
|
Ошибка VLOS
|
Vcc05
|
VccHOST
|
V | 5 | |
|
Обычно
|
Норма VLOS |
Корова
|
Ви + 0.5
|
V | 5 | |
|
Отказ от питания
|
PSR
|
100
|
mVpp
|
6 |
4. 20 80 %
5Логика 0 указывает на нормальную работу; логика 1 указывает на отсутствие обнаруженного сигнала.
6Чувствительность приемника соответствует синусоидной модуляции питания от 20 Гц до 1,5 МГц до указанного значения, применяемого через рекомендуемую сеть фильтрации питания.
Оптические характеристики
| Передатчик | ||||||
| Параметр | Символ | Минуточку. | Типичный | Макс. Макс. | Единица | Примечания |
|
Рабочая длина волны
|
λC | 1260 | 1310 | 1360 | nm | - |
| Средняя пусковая мощность |
По.
|
-9 | - | - 4 | dBm | 1 |
|
Соотношение вымирания
|
Скорая помощь
|
10 | - | - | ДБ | 1 |
|
Спектральная ширина RMS
|
Δλ
|
- | - | 4 | nm | - |
|
Время подъема/падения (20% ~ 80%)
|
Tr/Tf
|
- | - |
0.26
|
пс
|
2 |
|
Маска для глаз
|
Telcordia GR-253-CORE совместима с ITU-T G.957
|
|||||
| Приемник | ||||||
| Рабочая длина волны | 1470 | 1510 | nm | |||
| Чувствительность приемника |
Псен
|
- | - | - 22 года. | dBm | 1 |
| Чувствительность к стрессу (OMA) | Пимакс | - Три. | - | - | dBm | |
| Учетные показатели |
Папа.
|
- 36 | - | - | dBm | |
| Убытки от актива |
Pd
|
- | - | - 24 года. | dBm | 2 |
| Гистереза LOS |
Pd-Pa
|
0.5 | - | 6 | ДБ | |
Цифровые диагностические функции
Приемники TAKFLY TK-B3524-3LCD2 поддерживают протокол серийной связи с двумя проводами, как определено в SFP MSA. Он очень тесно связан с E2PROM, определенным в стандарте GBIC,с одинаковыми электрическими характеристиками.
- Что?
Стандартный серийный идентификатор SFP обеспечивает доступ к идентификационной информации, которая описывает возможности передатчика, стандартные интерфейсы, производителя и другую информацию.
Кроме того, SFP-передатчики TAKFLY обеспечивают уникальный расширенный цифровой диагностический интерфейс мониторинга, который позволяет получать доступ в режиме реального времени к параметрам работы устройства, таким как температура передатчика,лазерный поток смещения, передаваемая оптическая мощность, принимаемая оптическая мощность и напряжение питания передатчика.который предупреждает конечных пользователей, когда определенные параметры работы находятся за пределами заводского нормального диапазона.
- Что?
SFP MSA определяет 256-байтовую карту памяти в E2PROM, которая доступна через серийный интерфейс с двумя проводами на 8-битном адресе 1010000X (A0h).Интерфейс цифрового диагностического мониторинга использует 8-битный адрес 1010001X (A2h), так что первоначально определенная серийная карта памяти ID остается неизменной.и, таким образом, полностью совместим с спецификацией GBIC и соглашением SFP Multi Source.
Операционная и диагностическая информация отслеживается и сообщается цифровым контроллером диагностического передатчика (DDTC) внутри передатчика, к которому можно получить доступ через серийный интерфейс с двумя проводами.Когда серийный протокол активирован, серийный часовой сигнал (SCL, Mod Def 1) генерируется хостом. Положительный край часовых данных в SFP-передатчик в те сегменты E2PROM, которые не защищены от записи.Отрицательный край отсчитывает данные от SFP-передатчикаСигнал серийных данных (SDA, Mod Def 2) является двунаправленным для передачи серийных данных.
- Что?
Хост использует SDA совместно с SCL для обозначения начала и конца активации последовательного протокола.Памятки организованы как серия 8-битных данных слов, которые могут быть адресованы индивидуально или последовательноЦифровая диагностика для TK-B3524-3LCD2 по умолчанию калибрована внутри.
