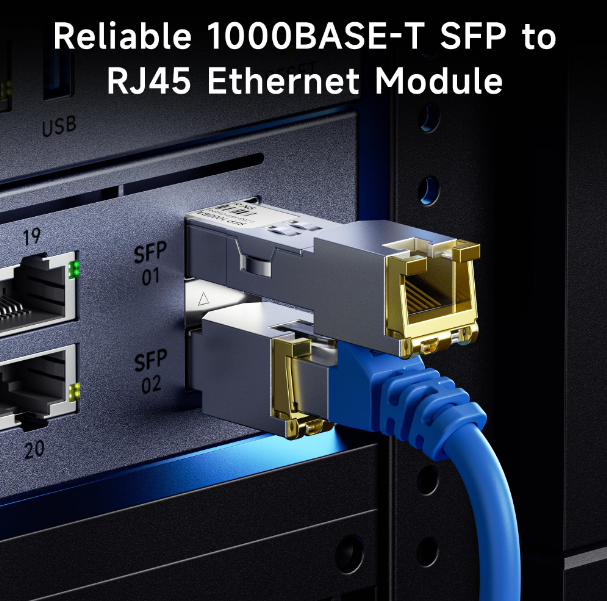

RJ45 Гигабитный модуль SFP 1000BASE-T Медный SFP-передатчик с 1,25 Гбит / с и низкой EMI
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | TK-G3-RJ45 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$2.21 ~ US$59.25/PC |
| Упаковывая детали: | коробка + коробка + картон |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | LC,D/A,D/P,T/T,Western Union,MoneyGram |
|
Подробная информация |
|||
| Модель №: | Волоконно-оптический разъем | Температура воздуха: | -40°С~85℃ |
|---|---|---|---|
| Проводные устройства: | ODF | Цвет: | Кастомизация |
| Бесплатный образец: | Да | Внешний диаметр соединителя: | 30,0 мм, 2,0 мм, 0,9 мм |
| Цвет корпуса: | Голубой, зеленый, бежевый | Средство передачи: | Однорежимный/мулитрежимный |
| Особенность: | Водонепроницаемый | Материал: | пластик |
| Взаимозаменяемость: | ≤0,2 дБ | Оптоволоконный режим: | 62.5/125μm OM1, 50/125μm OM2 |
| Порт: | Коробка для волоконного узла из порта Нинбо | Название модели: | Коннектор оптоволоконный |
| Масса: | 2 кг | Повторяемость: | ≤0,2 дБ |
| Диаметр волокна: | 125 мкм | Тип сборки: | Механический |
| Модуль соединителя: | 3,0 мм | Кабель соединителя Od: | 0.9 мм,20,0 мм, 3,0 мм |
| Долговечность: | ≥1000 раз | Производственная мощность: | 700000 штук/месяц |
| Тип полировки: | UPC, APC | Наполнитель: | Оптический силиконовый жир |
| Выносливость: | 500 циклов | Рабочая температура: | от -40°С до +85°С |
| Потеря возвращения соединителя: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Соленый спрей: | 500H |
| Время установки: | В пределах 60 лет (без перерезания волокон) | Упаковка: | SMD,QFN-20,NRF24L01, полибакс,волокно-оптическое |
| тип: | Регулятор напряжения, логические интегральные узлы, модуль приемопередатчика, однорежимная одноволок | D/C.: | Новейший, Новый, 2013+,1234Модуль RF-передатчика и приемника |
| Расстояние: | 20 км, 300 м, 3 км | Приложение: | Телекоммуникации, сигнализация, компьютер, система видеонаблюдения, 1 канал из волоконного канала |
| Рабочая температура: | Стандартные -40°C -85°C -10°C -70°C | Длина волны: | 1310nm/1550nm,850nm,1490nm/1310nm,1310nm 1270nm |
| Название продукта: | ЭПОН OLT PX20+,433mhz uart модуль приемника,1.25г биди SFP оптический модуль, SFP+ приемопередатчик, | Гарантия: | 365 дней, 3 года, 1 год |
| Напряжение питания: | 10,9-3,6В,0~110,2.7 V ~ 5.5 V,Обычные | Сертификация: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Доставка по: | DHL\UPS\Fedex\EMS\Почта Гонконга | Скайп: | Мишель_Фанг, Чайшикуан91, Томас65339 |
| Источник питания: | 3,3 В | Скорость передачи данных: | 155M, 10G |
| Напряжение: | 1.9~3.6В, стандартный | Источник: | FP,VCSEL / PIN |
| Диссипационная сила: | 0.1w,W | Состояние: | Новый, 100% оригинальный новый |
Характер продукции

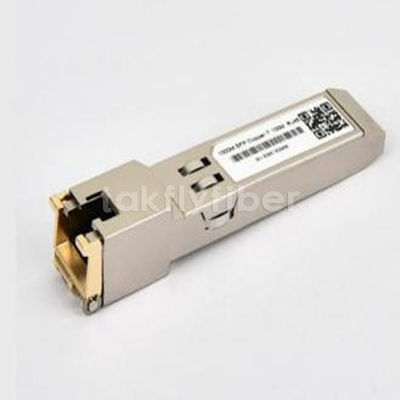

Гигабитный SFP-модуль RJ45 — 1000BASE-T, 1,25 Гбит/с, 100 м по категории 6, низкий уровень электромагнитных помех
Обзор продукта
TK-G1-RJ45 — это медный SFP-трансивер с возможностью горячей замены, предназначенный для приложений Gigabit Ethernet. Он соответствует стандартам IEEE 802.3-2002 и IEEE 802.3ab (1000BASE-T). Модуль работает со скоростью передачи данных 1000 Мбит/с по неэкранированной витой паре категории 5 с максимальной дальностью действия 100 метров.
При передаче сигнала используется 5-уровневая импульсно-амплитудная модуляция (PAM) по всем четырем парам проводов (250 Мбит/с на пару) для полнодуплексных каналов. Модуль включает функцию последовательной идентификации для каждого SFP MSA, доступную через 2-проводную последовательную шину по адресу A0h. Доступ к IC физического уровня также возможен по адресу ACh.
Ключевые особенности
- Скорость передачи данных до 1,25 Гбит/с в двух направлениях
- Совместимость с SFP MSA, возможность горячего подключения
- TX Disable и RX LOS (или нет LOS)
- Цельнометаллический корпус для снижения электромагнитных помех
- Типичное энергопотребление: 1,05 Вт
- Компактный разъем RJ-45
- Доступ к физической микросхеме по 2-проводной последовательной шине
- Поддерживает 1000BASE-T на хост-системах с интерфейсом SERDES.
- Температура рабочего корпуса: от 0 ℃ до +70 ℃ (коммерческий) или от -20 ℃ до +85 ℃ (расширенный)
Приложения
- Передача 1,25 Gigabit Ethernet по кабелю Cat 5
Назначение контактов и функции
| Приколоть | Имя | Функция | Сек. | Примечания |
|---|---|---|---|---|
| 1 | ВеТ | Земля передатчика | 1 | VeeT и VeeR внутренне связаны. |
| 2 | TX_FAULT | Неисправность передатчика | 3 | Не реализовано; привязан к VeeT. |
| 3 | TX_DISABLE | Отключение передатчика | 3 | См. описание отключения передачи. |
| 4 | МОД ЗАЩ (2) | Определение модуля 2 | 3 | Линия данных для шины последовательного идентификатора. |
| 5 | МОД ЗАЩ (1) | Определение модуля 1 | 3 | Линия синхронизации для шины последовательного идентификатора. |
| 6 | МОД ЗАЩ (0) | Определение модуля 0 | 3 | Связан с Ви в SFP. |
| 7 | ВЫБОР ТАРИФА | Не используется | 3 | Не реализовано; Сброс 33 тыс. до Ви. |
| 8 | ЛОС | Потеря сигнала | 3 | См. вариант LOS. |
| 9 | ВеР | Земля приемника | 1 | Подключен к VeeT внутри SFP. |
| 10 | ВеР | Земля приемника | 1 | То же, что и выше. |
| 11 | ВеР | Земля приемника | 1 | То же, что и выше. |
| 12 | РД- | Инвертированные данные приема | 3 | Связь по переменному току, дифференциал 100 Ом. |
| 13 | РД+ | Неинвертированные данные приема | 3 | Связь по переменному току, дифференциал 100 Ом. |
| 14 | ВеР | Земля приемника | 1 | Подключился к VeeT. |
| 15 | ВккР | Мощность приемника | 2 | Подключен к VccT. |
| 16 | ВккТ | Мощность передатчика | 2 | Подключен к VccR. |
| 17 | ВеТ | Земля передатчика | 1 | Общая земля. |
| 18 | ТД+ | Неинвертированные данные передачи | 3 | Связь по переменному току, дифференциальный вход 100 Ом. |
| 19 | ТД- | Инвертированные данные передачи | 3 | Связь по переменному току, дифференциальный вход 100 Ом. |
| 20 | ВеТ | Земля передатчика | 1 | Общая земля. |
Примечания о функциях контактов
- Последовательность штекеров:Порядок зацепления контактов во время горячего подключения.
- ТХ_FAULT:Постоянно низкий уровень (не поддерживается).
- ТХ_DISABLE:Внутреннее подтягивающее сопротивление 4,7 кОм. Низкий (0–0,8 В) → трансивер включен; Высокий уровень (2,0–3,465 В) или разомкнут → сброс.
- Мод-Def 0/1/2:Хост подтягивается с сопротивлением 4,7–10 кОм к Vcc. Mod-Def 0 = модуль присутствует (заземлен). Mod-Def 1 = часы, Mod-Def 2 = данные.
- RX_LOS:Выход LVTTL. Можно отключить (опция заказа). Если не используется, подключен к земле через сопротивление 100 Ом.
- РД±/ТД±:Дифференциальные линии переменного тока 100 Ом. Хост SERDES должен нагрузить RD± сопротивлением 100 Ом; TD± имеют внутреннюю нагрузку 100 Ом.
Источник питания (+3,3 В)
| Параметр | Символ | Мин | Введите | Макс | Единица | Состояние |
|---|---|---|---|---|---|---|
| Ток питания | Является | 320 | 375 | мА | Максимум 1,2 Вт при полном напряжении и температуре | |
| Входное напряжение | Вкк | 3.13 | 3.3 | 3,47 | В | Ссылается на GND |
| Максимальное напряжение | Вмакс | 4 | В | Неразрушающий |
Низкоскоростной интерфейс (LVTTL)
| Параметр | Символ | Мин | Макс | Единица | Состояние |
|---|---|---|---|---|---|
| НИЗКИЙ выход SFP | ОБЪЕМ | 0 | 0,5 | В | Подтягивание 4,7–10 тыс. к хосту_Vcc |
| Выход SFP ВЫСОКИЙ | ВОХ | хост_Vcc-0,5 | хост_Vcc+0,3 | В | То же самое подтягивание |
| НИЗКИЙ вход SFP | ВИЛ | 0 | 0,8 | В | Подтягивание 4,7–10 к до Vcc |
| Вход SFP ВЫСОКИЙ | VIH | 2 | Вкк+0,3 | В | То же самое подтягивание |
Высокоскоростные электрические характеристики (сторона SFP)
| Параметр | Символ | Мин | Введите | Макс | Единица | Примечания |
|---|---|---|---|---|---|---|
| Частота линии | фл. | 125 | МГц | 5-уровневое кодирование, IEEE 802.3 | ||
| Выходное сопротивление TX (разница) | Зут, Техас | 100 | Ом | 1–125 МГц | ||
| Входное сопротивление RX (разница) | Зин, RX | 100 | Ом | 1–125 МГц |
Высокоскоростной интерфейс (хост-сторона)
| Параметр | Символ | Мин | Введите | Макс | Единица | Примечания |
|---|---|---|---|---|---|---|
| Несимметричный входной сигнал TX | Винсвинг | 250 | 1200 | мВ | ||
| Несимметричный выходной сигнал RX | Воутсвинг | 350 | 800 | мВ | ||
| Время нарастания/падения (20–80%) | Тр,Тф | 175 | пс | |||
| Входное сопротивление TX (SE) | Зин | 50 | Ом | |||
| Выходное сопротивление RX (SE) | Зут | 50 | Ом |
Температурные диапазоны
| Параметр | Мин | Типичный | Макс | Единица |
|---|---|---|---|---|
| Операционный (Коммерческий) | 0 | 70 | ℃ | |
| Операционная (расширенная) | -20 | 85 | ℃ | |
| Хранилище | -40 | 85 | ℃ |
Механический контур
Механические размеры модуля на стороне хоста соответствуют спецификациям SFP MSA. Передняя часть (выступающая за пределы хост-панели) увеличена для размещения разъема RJ-45.
Справочные документы
- SFP-трансивер MSA, сентябрь 2000 г.
- IEEE 802.3-2002 (включая 802.3ab)
- Техническое описание Atmel AT24C01A/02/04/08/16 2-проводного последовательного EEPROM
Соответствие нормативным требованиям
| Особенность | Стандартный | Результат |
|---|---|---|
| ЭСР | МЭК/ЕН 61000-4-2 | Соответствует |
| ЭМИ | FCC часть 15, класс B, EN 55022, класс B | Соответствует |
| Лазерная безопасность | FDA 21CFR 1040.10, 1040.11; МЭК/EN 60825-1,2 | Класс 1 |
| Безопасность продукта | МЭК/EN 60950, УЛ | Соответствует |
| РоХС | 2002/95/ЕС | Соответствует |
| ЭМС | ЭН61000-3 | Соответствует |
