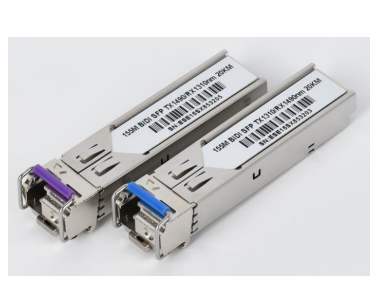

Двунаправленный трансивер SFP 155 Мбит/с | Дальность действия 20 км Tx1310nm/Rx1490nm |(TK-B3403-3LCD20)
Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | ТК-B3403-3LCD20 |
Оплата и доставка Условия:
| Количество мин заказа: | Возможен торг |
|---|---|
| Цена: | negotiable denpend on QTY |
| Упаковывая детали: | Блистерная коробка+картонная коробка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Т/Т,/ПайПал, Л/К |
| Поставка способности: | 1000 шт/день |
|
Подробная информация |
|||
| Название продукта: | Двунаправленный трансивер SFP 155 Мбит/с | Дальность действия 20 км Tx1310nm/Rx1490nm |(TK-B3403-3LC | Напряжение питания: | 3,14-3,46 В |
|---|---|---|---|
| Ток потребления: | 300 мА | Входной дифференциальный импеданс: | 100 Ω |
| Несимметричный вход данных: | 180–700 мА | Дифференциал размаха ввода данных: | 400-1800 мВ |
| Время подтверждения отключения передачи: | 10 нас | Дифференциальный размах вывода данных: | 300–850 мА |
| Рабочий корпус температура: | от 0 до +70°С | Гарантия: | 1 год, пожизненное обслуживание |
| Марка волокна: | Corning, YOFC, OFS, Драка | ||
| Выделить: | Трансивер SFP 155 Мбит/с,дальность 20 км,Двунаправленный приемопередатчик SFP Tx1310нм/Rx1490нм |
||
Характер продукции
155 Мбит/с SFP двунаправленный приемопередатчик 20 км охват Tx1310nm/Rx1490nm (TK-B3403-3LCD20)
SFP-BIDI-передатчики представляют собой высокопроизводительные, экономически эффективные модули, поддерживающие скорость передачи данных 155 Мбит / с с расстоянием передачи 20 км по одномодовому волокну.
Передатчик состоит из трех основных частей: лазерного передатчика FP, фотодиода PIN, интегрированного с транс-импедантным предварительным усилителем (TIA), и блока управления MCU.Все модули отвечают требованиям класса I по безопасности лазеров и совместимы со спецификациями SFP Multi-Source Agreement (MSA) и SFF-8472..
Заявления
- SDH STM-1, S-1.1Л-1.1Л-1.2
- SONET OC-3 IR1, LR1, LR2
- Другие оптические связи связи
Ключевые особенности
- Скорость передачи данных до 155 Мбит/с
- 1310nm FP лазер и 1490nm PIN фотодетектор для передачи на 20 км
- Соответствует SFP MSA и SFF-8472 с простой емкостью LC
- Цифровое диагностическое наблюдение: внутренняя или внешняя калибровка
- Соответствует требованиям RoHS
- +3,3В однократное питание
- Температура рабочего корпуса: от 0°C до +70°C (коммерческий) / -40°C до +85°C (промышленный)
Стандарты соответствия
- Соответствие SFP+ MSA
- Соответствует SFF-8472 Ревизия 9.5
- Соответствует требованиям IEEE802.3-2005
- Соответствует требованиям Telcordia GR-468-CORE
- Соответствует требованиям FCC 47 CFR Часть 15, класс B
- FDA 21 CFR 1040.10 и 1040.11Соответствует требованиям класса 1
- Соответствует SFF-8472
- Соответствует SFF-8431
- Соответствует требованиям RoHS
Технические спецификации
Характеристики электрического интерфейса
Примечания:
1) Подключается непосредственно к пинам ввода данных TX. После этого AC соединяется.
2) Или открытая схема.
3) в 100 Омм дифференциального окончания.
4) 20 - 80 %
5) Потеря сигнала - LVTTL. Логика 0 указывает на нормальную работу; логика 1 указывает на отсутствие обнаруженного сигнала.
6) Чувствительность приемника соответствует синусоидной модуляции питания от 20 Гц до 1,5 МГц до указанного значения, применяемого через рекомендуемую сеть фильтрации питания.
1) Подключается непосредственно к пинам ввода данных TX. После этого AC соединяется.
2) Или открытая схема.
3) в 100 Омм дифференциального окончания.
4) 20 - 80 %
5) Потеря сигнала - LVTTL. Логика 0 указывает на нормальную работу; логика 1 указывает на отсутствие обнаруженного сигнала.
6) Чувствительность приемника соответствует синусоидной модуляции питания от 20 Гц до 1,5 МГц до указанного значения, применяемого через рекомендуемую сеть фильтрации питания.
