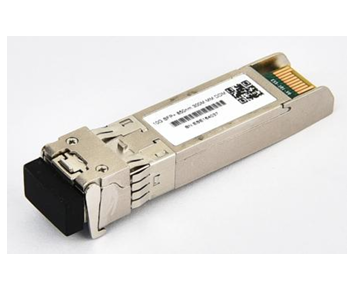

Оптический приемопередатчик SFP+ 10 Гбит/с, 1310 нм MM 220M | Высокое качество и экономичность |(TK-1392-3LCD02)
Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | TK-1392-3LCD02 |
Оплата и доставка Условия:
| Количество мин заказа: | Возможен торг |
|---|---|
| Цена: | negotiable denpend on QTY |
| Упаковывая детали: | Блистерная коробка+картонная коробка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Т/Т,/ПайПал, Л/К |
| Поставка способности: | 1000 шт/день |
|
Подробная информация |
|||
| Название продукта: | Оптический приемопередатчик SFP+ 10 Гбит/с, 1310 нм MM 220M | Высокое качество и экономичность |(TK- | Напряжение питания: | 3,14-3,46 В |
|---|---|---|---|
| Ток потребления: | 300 мА | Входной дифференциальный импеданс: | 100 Ω |
| Несимметричный вход данных: | 180–700 мА | Дифференциал размаха ввода данных: | 400-1800 мВ |
| Время подтверждения отключения передачи: | 10 нас | Дифференциальный размах вывода данных: | 300–850 мА |
| Рабочий корпус температура: | от 0 до +70°С | Гарантия: | 1 год, пожизненное обслуживание |
| Марка волокна: | Corning, YOFC, OFS, Драка | ||
| Выделить: | приемопередатчик 10Gbps SFP+ оптически,Модуль приемника 1310nm MM 220M,экономически эффективный оптический приемопередатчик SFP+ |
||
Характер продукции
10Gbps 1310nm MM 220M SFP+ оптический трансивер
Высокое качество и экономичность | Модель: TK-1392-3LCD02
Обзор продукта
Оптический трансивер 10Gbps 1310nm MM 220M SFP+ поддерживает скорость передачи данных от 9,95 до 10,3 Гбит/с и разработан для работы с многомодовым волокном с номинальными длинами волн 1270 нм или 1330 нм.
Передающий блок оснащен лазером DFB с множественными квантовыми ямами, соответствующим стандартам безопасности лазерного излучения класса 1 согласно IEC-60825. Приемный блок включает интегрированный фотодетектор с предусилителем (IDP) на основе InGaAs, установленный в оптическом разъеме, в сочетании с микросхемой ограничивающего пост-усилителя для оптимальной производительности.
Применение
- 10GBASE-LRM 10GEthernet
- Устаревшие многомодовые линии FDDI
- Соответствует SFF-8472 SFP+ MSA
- Соответствует SFP+ SFF-8431 и SFF-8432
- Соответствует 802.3ae 10GBASE-LRM
- Соответствует RoHS
Трансивер SFP+ TK-1392-3LCD02 представляет собой трансивер с линейным интерфейсом, обеспечивающий высокопроизводительное подключение.
Ключевые особенности
- Поддерживает скорость передачи данных от 9,95 до 10,3 Гбит/с
- Дальность передачи до 220 м (многомодовое волокно OM1)
- Горячеплавкий разъем SFP+
- Передатчик 1310 нм FP, фотодетектор PIN
- Цифровой интерфейс мониторинга состояния
- Дуплексный разъем LC
- Соответствует RoHS и не содержит свинца
- Металлический корпус для снижения электромагнитных помех
- Одиночное питание 3,3 В
- Энергопотребление < 1 Вт
- Рабочая температура корпуса: от 0 до 70 °C
- Соответствует FC-PI-4 800-Mx-SN-I, SFF-8431, SFF-8432 и SFF-847
Стандарты соответствия
- Соответствует SFP+ MSA
- Соответствует SFF-8472 версии 9.5
- Соответствует IEEE802.3-2005
- Соответствует Telcordia GR-468-CORE
- Соответствует FCC 47 CFR Part 15, Class B
- Соответствует FDA 21 CFR 1040.10 и 1040.11, класс 1
- Соответствует SFF-8472
- Соответствует SFF-8431
- Соответствует RoHS
Технические характеристики
Примечания:
1) Безопасность лазерного излучения класса 1 согласно нормам FDA/CDRH и IEC-825-1.
2) С наихудшим коэффициентом подавления. Измерено с тестовым шаблоном PRBS 2^31-1, @10,325 Гбит/с, BER < 10^-12
1) Безопасность лазерного излучения класса 1 согласно нормам FDA/CDRH и IEC-825-1.
2) С наихудшим коэффициентом подавления. Измерено с тестовым шаблоном PRBS 2^31-1, @10,325 Гбит/с, BER < 10^-12
Характеристики электрического интерфейса
Примечания:
1) Подключается непосредственно к входным выводам данных TX. Далее AC-связь.
2) Или разомкнутая цепь.
3) При дифференциальной нагрузке 100 Ом.
4) 20-80%.
5) Потеря сигнала (Loss Of Signal) имеет уровень LVTTL. Логический 0 указывает на нормальную работу; логическая 1 указывает на отсутствие обнаруженного сигнала.
6) Чувствительность приемника соответствует синусоидальной модуляции источника питания от 20 Гц до 1,5 МГц до указанного значения, приложенной через рекомендованную сеть фильтрации источника питания.
1) Подключается непосредственно к входным выводам данных TX. Далее AC-связь.
2) Или разомкнутая цепь.
3) При дифференциальной нагрузке 100 Ом.
4) 20-80%.
5) Потеря сигнала (Loss Of Signal) имеет уровень LVTTL. Логический 0 указывает на нормальную работу; логическая 1 указывает на отсутствие обнаруженного сигнала.
6) Чувствительность приемника соответствует синусоидальной модуляции источника питания от 20 Гц до 1,5 МГц до указанного значения, приложенной через рекомендованную сеть фильтрации источника питания.
Изображения продукта
