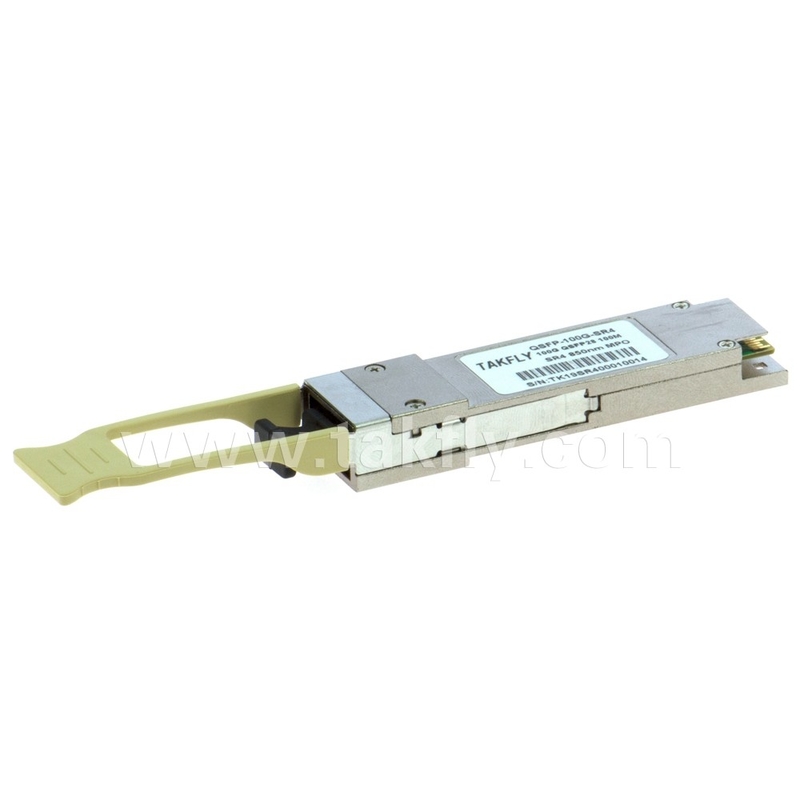

100 Гбит / с QSFP28 SR4 850nm 100m MPO с DDM-передатчиком До 27,952 Гбит / с Скорость передачи данных на канал
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | TKQS28-100G-SR4 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$0.01 ~ US$1200/PC |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Подробная информация |
|||
| Соотношение: | 50/50 | Длина волны центра: | 1450nm |
|---|---|---|---|
| потеря вставки: | ≤ 0,3 дБ | Масса упаковки: | 10G |
| Тип упаковки: | Голые волокна, 900мм пропускная трубка, 2мм кабель | Wavelegth: | 1310 нм |
| Выравнивание оси: | Медленная ось или быстрая ось | Диапазон длины волны: | 1310nm, 1550nm |
| Применение: | Системы оптической связи | Коэффициент Splitter: | 98/2 |
| Температура хранения: | -40 ~ + 85°C | Номер порта: | 1X2 |
| Длина волокна: | 1 м | Волокна: | PM Corning 980nm волокна |
| Мощность обработки энергии: | Высокая власть | ||
| Выделить: | Передатчик 100M QSFP28 SR4,Передатчик 100 Гбит/с QSFP28 SR4,850nm QSFP28 SR4 передатчик |
||
Характер продукции
- TKQS28-100G-SR4предназначены для использования в 100 гигабитах в секунду, по сравнению с мультимодным волокном. Они соответствуют QSFP28 MSA и IEEE 802.3bm
- Оптическая часть трансивера включает в себя 4-канальный VCSEL (вертикальная полость Массив, излучающий поверхность), 4-канальный входной буфер и лазерный драйвер, диагностические мониторы, блоки управления и смещения. Для управления модулем интерфейс управления включает в себя два проводного последовательного интерфейса тактовых сигналов и данных. Диагностические мониторы для смещения VCSEL, температуры модуля,ТВыпадая оптическая силаВПолученная оптическая мощность и напряжение питания реализованы, и результаты доступны через интерфейс TWS. Пороги тревоги и предупреждения устанавливаются для контролируемых атрибутов. Флаги устанавливаются и прерываются, когда атрибуты находятся за пределами порогов. Флаги также устанавливаются, и прерывания, генерируемые для потери входного сигнала (LOS) и условий неисправности передатчика. Все флаги зафиксированы и будут оставаться установленными, даже если условие, инициирующее очистки защелки, и операция возобновляется. Все прерывания могут быть замаскированы, а флаги сбрасываются, читая соответствующий регистр флага. Оптический вывод будет разжигать для потери входного сигнала, если не отключено щипца. Обнаружение неисправности или дезактивация канала через интерфейс TWS отключит канал. Статус, сигнализация/предупреждение и информация о неисправности доступны через интерфейс TWS.
- Оптическая приемная часть трансивера включает в себя 4-канальный штифт массив фотодиода, 4-канальный массив TIA, выходной буфер 4 канала, диагностические мониторы, а также блоки управления и смещения. Диагностические мониторы для оптической входной мощности реализованы, и результаты доступны через интерфейс TWS. Пороги тревоги и предупреждения устанавливаются для контролируемых атрибутов. Флаги устанавливаются и прерываются, когда атрибуты находятся за пределами порогов. Флаги также устанавливаются, и прерывания, генерируемые для потери оптического входного сигнала (LOS). Все флаги зафиксированы и останутся установленными, даже если условие, инициирующее, флаг очищает и возобновается. Все прерывания могут быть замаскированы, а флаги сбрасываются при чтении соответствующего регистра флага. Электрический выход подавляет потерю входного сигнала (если не отключена щитка) и де-активации канала через интерфейс TWS. Информация о состоянии и тревоге/предупреждении доступна через интерфейс TWSПолем
Функции
ØДо 27,952 Гбит / с. Скорость передачи данных на канал
ØМаксимальная длина ссылки 100 млн.
ØВысокая надежность 850 нм VCSEL Technology
ØЭлектрически горячее сжимание
ØЦифровая диагностика SFF-8436
ØСоответствие QSFP28 MSA
ØКейс Рабочая температура Диапазон: 0°C до 70°В
ØРассеяние энергии <2,5 Вт.
Приложения
ØЦентр обработки данных
ØInfiniband Qdr
ØВолоконно -канал
Стандартный
ØСоответствие IEEE 802.3 BM
ØСоответствие SFF-8436
ØROHS COMPARINT.
Абсолютный Максимум Рейтинги
|
Параметр |
Символ |
Мин |
Тип |
Максимум |
Единица |
Примечание |
|
Температура хранения |
Т.С. |
-40 |
- |
85 |
ºC |
|
|
Относительная влажность |
Раствор |
5 |
- |
95 |
% |
|
|
Напряжение питания |
Венчурной |
-0.3 |
- |
4 |
V. |
|
|
Входное напряжение сигнала |
|
VCC-0.3 |
- |
VCC+0,3 |
V. |
|
Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин |
Тип |
Максимум |
Единица |
Примечание |
|
Кейс Рабочая температура |
Т |
0 |
- |
70 |
ºC |
Без воздушного потока |
|
Напряжение питания |
Венчурной |
3.14 |
3.3 |
3.46 |
V. |
|
|
Ток питания |
ICC |
- |
|
750 |
магистр |
|
|
Скорость передачи данных |
Бренд |
|
25.78125 |
|
Гбит / с |
Каждый канал |
|
Расстояние передачи |
Тд |
|
- |
100 |
м |
OM3 MMF |
Электрические спецификации
|
Параметр |
Символ |
Мин |
Тип |
Максимум |
Единица |
НеOte |
|
Напряжение снабжения |
Венчурной |
3.14 |
3.3 |
3.46 |
V. |
|
|
Ток снабжения |
ICC |
|
|
750 |
магистр |
|
|
Передатчик |
||||||
|
Входной дифференциальный импеданс |
Рин |
|
100 |
|
Ω |
1 |
|
Дифференциальные данные ввода данных |
Вин, стр |
180 |
|
1000 |
мв. |
|
|
Однокондентная толерантность входного напряжения |
Винта |
-0.3 |
|
4.0 |
V. |
|
|
Приемник |
||||||
|
Дифференциальные данные выходных данных |
Vout, pp |
300 |
|
850 |
мв. |
2 |
|
Одностороннее выходное напряжение |
|
-0.3 |
|
4.0 |
V. |
|
Примечания:
1Подключено непосредственно к входным контактам TX. AC связался после этого.
2В 100 Ом -дифференциальное прекращение.
Оптические характеристики
|
Параметр |
Символ |
Мин |
Тип |
Максимум |
Единица |
НеOte |
|
Передатчик |
||||||
|
Центральная длина волны |
λ0 |
840 |
|
860 |
н.м. |
|
|
Средняя мощность запуска каждая полоса |
|
-8.4 |
|
2.4 |
DBM |
|
|
Спектральная ширина (RMS) |
σ |
|
|
0,6 |
н.м. |
|
|
Оптическое коэффициент вымирания |
Эр |
2 |
|
|
дБ |
|
|
Передатчик и дисперсионное штраф в каждой полосе движения |
TDP |
|
|
4.3 |
дБ |
|
|
Оптическая терпимость потери возврата |
Орл |
|
|
12 |
дБ |
|
|
Выходная маска глаз |
Соответствие IEEE 802.3bm |
|
||||
|
Приемник |
||||||
|
Длина волны приемника |
λin |
840 |
|
860 |
н.м. |
|
|
Чувствительность RX на полосу движения |
Rsens |
|
|
-10.3 |
DBM |
1 |
|
Входная мощность насыщения (перегрузка) |
Псат |
2.4 |
|
|
DBM |
|
|
Рефлектор приемника |
Рр |
|
|
-12 |
дБ |
|
Примечания:
1Измерено с помощью PRB 231-1 Тестовый шаблон, @25,78 ГБ/с, бер <10-12Полем
Присвоение PIN
Рисунок 1 --- Пять из блока разъема на хост-плате
|
Приколоть |
Символ |
Имя/описание |
НеOte |
|
1 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
|
2 |
Tx2n |
Ввод данных передатчика передатчика |
|
|
3 |
Tx2p |
Передатчик не инвертированных данных |
|
|
4 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
|
5 |
Tx4n |
Ввод данных передатчика передатчика |
|
|
6 |
TX4P |
Передатчик не инвертированных данных |
|
|
7 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
|
8 |
Модселл |
Модуль выберите |
|
|
9 |
Сбросить |
Сброс модуля |
|
|
10 |
VCCRX |
3,3 В приемника питания |
2 |
|
11 |
SCL |
2-проводные серийные часы интерфейса |
|
|
12 |
SDA |
2-проводные данные серийного интерфейса |
|
|
13 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
|
|
14 |
Rx3p |
Получатель не инвертированный выход данных |
|
|
15 |
Rx3n |
Перевернутые данные получателя |
|
|
16 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
|
17 |
Rx1p |
Получатель не инвертированный выход данных |
|
|
18 |
Rx1n |
Перевернутые данные получателя |
|
|
19 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
|
20 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
|
21 |
Rx2n |
Перевернутые данные получателя |
|
|
22 |
Rx2p |
Получатель не инвертированный выход данных |
|
|
23 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
|
24 |
Rx4n |
Перевернутые данные получателя |
1 |
|
25 |
Rx4p |
Получатель не инвертированный выход данных |
|
|
26 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
|
27 |
MODPRSL |
Модуль присутствует |
|
|
28 |
Intl |
Прерывать |
|
|
29 |
VCCTX |
3,3 В передатчика питания |
2 |
|
30 |
VCC1 |
3,3 В питания |
2 |
|
31 |
LPMode |
Низкий режим питанияВне подключаться |
|
|
32 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
|
33 |
Tx3p |
Ввод данных передатчика не инвертированного |
|
|
34 |
Tx3n |
Результат передатчика передатчика |
|
|
35 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
|
36 |
Tx1p |
Ввод данных передатчика не инвертированного |
|
|
37 |
Tx1n |
Результат передатчика передатчика |
|
|
38 |
Гнездо |
Земля передатчика (Общий с приемной площадкой) |
1 |
Примечания:
1GND является символом для сигнала и снабжения (мощности), общим для модулей QSFP28. Все они распространены в модуле QSFP28, и все напряжения модуля ссылаются на этот потенциал, если не указано иное. Подключите их непосредственно к плане хост -платы.
2VCCRX, VCC1 и VCCTX являются поставщиками питания для принимающих и передачи и должны применяться одновременно. Рекомендуемая фильтрация питания хост -платы показана ниже. VCC RX, VCC1 и VCC TX могут быть внутренне подключены в модуле трансивера QSFP28 в любой комбинации. Контактные контакты имеют оценку по максимальному току 500 мА
Цифровые диагностические функции
TKQS28-100G-SR4 Поддержать 2-проводной протокол последовательной связи, как определено в MSA QSFP28.,W.Hich позволяет в реальном времени доступ к следующим рабочим параметрам
ŸТемпература трансивера
ŸЛазерный смещение ток
ŸПередаваемая оптическая сила
ŸПолучил оптическую силу
ŸПриемопередативное напряжение
Он также обеспечивает сложную систему флагов тревоги и предупреждения, которая может использоваться для предупреждения конечных пользователей, когда конкретные эксплуатационные параметры находятся за пределами нормального диапазона набора на заводе.
Информация о эксплуатации и диагностике контролируется и сообщается с помощью контроллера трансивера цифровой диагностики внутри трансивера, который доступен через 2-проводной серийный интерфейс. Когда серийный протокол активируется, серийный такточный сигнал (штифт SCL) генерируется хостом. Положительные данные часов вQSFP28трансивер в те сегменты его карты памяти, которые не защищены записи.
Данные отрицательных град отQSFP28трансивер. Сигнал последовательных данных (PIN SDA) является двунаправленным для передачи последовательных данных. Хост использует SDA в сочетании с SCL для обозначения начала и конца активации серийного протокола. Воспоминания организованы как серия 8-битных слов данных, которые можно решить индивидуально или последовательно. 2-проводной последовательный интерфейс обеспечивает последовательный или случайный доступ к 8-битным параметрам, адресованным от 00H к максимальному адресу памяти.
Этот пункт определяет карту памяти для трансивера QSFP28, используемого для последовательного идентификатора, цифрового мониторинга и определенных функций управления. Интерфейс является обязательным для всех устройств QSFP28. Карта памяти была изменена, чтобы разместить 4 оптических канала и ограничить необходимое пространство памяти.Структура памяти показана вРисунок 2 -qsfp28 Карта памяти.Пространство памяти расположено в нижнюю одностраничную, адресное пространство 128 байтов и несколько страниц верхнего адресного пространства. Эта структура обеспечивает своевременный доступ к адресам на нижней странице, например, флаги прерывания и мониторы. Меньше времени критических записей, например, информация о последовательном идентификаторе и настройки порога, доступны с функцией выбора страницы. Структура также обеспечивает расширение адреса, добавляя дополнительные верхние страницы по мере необходимости. Например, вРисунок 2Верхние страницы 01 и 02 являются необязательными. Верхняя страница 01 позволяет реалитировать таблицу выбора приложения, а верхняя страница 02 предоставляет пространство чтения/записи пользователя. Нижняя страница и верхние страницы 00 и 03 всегда реализованы. Используемый адрес интерфейса является A0XH и в основном используется для критических данных, таких как обработка прерываний вЗакажите, чтобы включить «однократное чтение» для всех данных, связанных с ситуацией прерывания. После прерывания, Intl, был утверждается, что хост может считывать поле флага, чтобы определить затронутый канал и тип флага.
Для получения более подробной информации, включая определения карты памяти, см.QSFP28Спецификация MSA.
Рисунок 2-QSFP28 Карта памяти
Нижняя карта памяти
Нижние 128 байт 2-проводного адресного пространства серийного автобуса, см.Таблица 1,используется для доступа к разнообразным
измерения и диагностические функции, набор функций управления и средства для выбора, какие из различных Верхние страницы карты памяти доступны на последующих чтениях. Эта часть адресного пространства всегда непосредственно адресуется и, таким образом, выбирается для мониторинга и управления функциями, которые могут потребоваться многократно доступ. ОпределениеяПоле стоматологии такое же, как и Byte 128 Page 00h.
Таблица 1-Нижняя карта памяти
|
Байтовый адрес Byte Addressbyte Address |
Описание |
Тип |
|
0 |
Идентификатор (1 байт) |
Только для чтения |
|
1-2 |
Статус (2 байта) |
Только для чтения |
|
3-21 |
Флаги прерывания (19 байтов) |
Только для чтения |
|
22-33 |
Мониторы модуля (12 байтов) |
Только для чтения |
|
34-81 |
Мониторы каналов (48 байтов) |
Только для чтения |
|
82-85 |
Зарезервированный (4 байта) |
Только для чтения |
|
86-97 |
Контроль (12 байтов) |
Читать/написать |
|
98-99 |
Зарезервированный (2 байта) |
Читать/написать |
|
100-106 |
Маски модуля и канала (7 байтов) |
Читать/написать |
|
107-118 |
Зарезервированный (12 байтов) |
Читать/написать |
|
119-122 |
Область въезда по изменению пароля (необязательно) (4 байта) |
Читать/написать |
|
123-126 |
Область входа пароля (необязательно) (4 байта) |
Читать/написать |
|
127 |
Страница выберите байт |
Читать/написать |
Биты индикатора состояния
Индикаторы состояния определены в таблице 2.
Таблица 2-Индикаторы статуса
|
Байт |
Кусочек |
Имя |
Описание |
|
1 |
Все |
Сдержанный |
|
|
2 |
7 |
Сдержанный |
|
|
|
6 |
Сдержанный |
|
|
|
5 |
Сдержанный |
|
|
|
4 |
Сдержанный |
|
|
|
3 |
Сдержанный |
|
|
|
2 |
Сдержанный |
|
|
|
1 |
Intl |
Цифровое состояние выходного вывода прерывания Intl. |
|
|
0 |
Data_not_ready |
Указывает, что трансивер еще не достиг повышения питания, и данные мониторинга не готовы. Бит остается высоким, пока данные не будут готовы к чтению, когда устройство устанавливает бит. |
Прерывать флаги
Часть карты памяти (байты с 3 по 21) образуют поле флага. В этой области сообщается о статусе разлома LOS и TX, а также тревоги и предупреждения для различных контролируемых предметов. Для нормальной работы и состояния по умолчанию биты в этом поле имеют значение 0b. Для определенных условий LOS, разлома TX, модуля и канала тревоги и предупреждения, установлены соответствующие биты или биты, значение = 1B. После утверждения биты оставались установленными (захватываемыми), пока не очистились операцией чтения, которая включает в себя пораженный бит или сброс с помощью PIN -кода Resetl. Флаги прерывания прерываний состояния канала определены вТаблица 3.
Таблица 3 - Флаги прерывания прерываний канала
|
Байт |
Кусочек |
Имя |
Описание |
|
3 |
7 |
L-TX4 LOS |
Захватил TX LOS Indicator, канал 4 (не поддержка) |
|
|
6 |
L-TX3 LOS |
Захватил TX LOS Indicator, канал 3 (не поддержка) |
|
|
5 |
L-TX2 LOS |
Захватил TX LOS Indicator, канал 2 (не поддержка) |
|
|
4 |
L-TX1 LOS |
Захватил TX LOS Indicator, канал 1 (не поддержка) |
|
|
3 |
L-RX4 LOS |
Захватил RX LOS Indicator, канал 4 |
|
|
2 |
L-RX3 LOS |
Захватил RX LOS Indicator, канал 3 |
|
|
1 |
L-RX2 LOS |
Захватил RX LOS Indicator, канал 2 |
|
|
0 |
L-RX1 LOS |
Захватил RX LOS Indicator, канал 1 |
|
4 |
7-4 |
Сдержанный |
|
|
|
3 |
L-TX4 ошибка |
Индикатор разлома TX, канал 4 |
|
|
2 |
L-TX3 ошибка |
Индикатор разлома TX, канал 3 |
|
|
1 |
L-TX2 ошибка |
Индикатор разлома TX, канал 2 |
|
|
0 |
L-TX1 ошибка |
Индикатор разлома TX, канал 1 |
|
5 |
Все |
Сдержанный |
|
Флаги прерывания монитора модуля определены в таблице 4.
Таблица 4-Модуль монитора прерываний флагов
|
Байт |
Кусочек |
Имя |
Описание |
|
6 |
7 |
Высокая тревога L-TEMP |
Захваченная высокотемпературная тревога |
|
|
6 |
L-TEMP Низкая тревога |
Захваченная низкотемпературная тревога |
|
|
5 |
Высокое предупреждение L-TEMP |
Защелкиваемое предупреждение о высокой температуре |
|
|
4 |
L-TEMP Низкое предупреждение |
Захваченное предупреждение о низкой температуре |
|
|
3-0 |
Сдержанный |
|
|
7 |
7 |
L-VCC Высокая тревога |
Защелкнутые тревоги с высоким содержанием напряжения питания |
|
|
6 |
L-VCC Низкая тревога |
Захваченная тревога с низким содержанием напряжения питания |
|
|
5 |
L-VCC Высокое предупреждение |
Захваченное предупреждение о напряжении снабжения |
|
|
4 |
L-VCC Низкое предупреждение |
Захваченное предупреждение о низком напряжении снабжения |
|
|
3-0 |
Сдержанный |
|
|
8 |
Все |
Сдержанный |
|
Флаги прерываний монитора канала определены в таблице 5
Таблица 5-Флаги прерываний канала прерываний
|
Байт |
Кусочек |
Имя |
Описание |
|
9 |
7 |
Высокая тревога L-Rx1 Высокая тревога |
Защелкнутый высокий RX Power Alarm, канал 1 |
|
|
6 |
L-Rx1 Power Low Alarm Alarm |
Захваченная тревога с низким RX, канал 1 |
|
|
5 |
Высокое предупреждение L-Rx1 Power |
Захваченное предупреждение о мощности RX, канал 1 |
|
|
4 |
L-RX1 Power Low Warning |
Захваченное предупреждение о мощности с низким RX, канал 1 |
|
|
3 |
Высокая тревога L-Rx2 Высокая тревога |
Защелкнутый высокий RX Power Alarm, канал 2 |
|
|
2 |
L-Rx2 мощность низкая тревога |
Захваченная тревога с низкой RX, канал 2 |
|
|
1 |
Высокое предупреждение L-Rx2 Power |
Захваченное предупреждение о мощности RX, канал 2 |
|
|
0 |
L-Rx2 Power Low Warning |
Захваченное предупреждение о мощности RX, канал 2 |
|
10 |
7 |
Высокая тревога L-Rx3 высокая тревога |
Защелкнутый высокий RX Power Alarm, канал 3 |
|
|
6 |
L-Rx3 мощность низкая тревога |
Захваченная тревога с низкой RX, канал 3 |
|
|
5 |
Высокое предупреждение L-Rx3 Power |
Захваченное предупреждение о мощности RX, канал 3 |
|
|
4 |
L-Rx3 Power Low Warning |
Захваченное предупреждение о мощности с низким RX, канал 3 |
|
|
3 |
Высокая тревога L-Rx4 Высокая тревога |
Защелкнутый высокий RX Power Alarm, канал 4 |
|
|
2 |
L-Rx4 Power Low Alarm Alarm |
Захваченная тревога с низкой RX, канал 4 |
|
|
1 |
Высокое предупреждение L-Rx4 Power |
Захваченное предупреждение о мощности RX, канал 4 |
|
|
0 |
Низкое предупреждение L-Rx4 Power |
Захваченное предупреждение о мощности RX, канал 4 |
|
11 |
7 |
L-TX1 смещение высокая тревога |
Захватил высокую тревогу смещения TX, канал 1 |
|
|
6 |
L-TX1 смещение низкая тревога |
Захваченная тревога с смещением TX, канал 1 |
|
|
5 |
L-TX1 смещение высокое предупреждение |
Захваченное предупреждение о смещении TX High, канал 1 |
|
|
4 |
L-TX1 смещение низкого предупреждения |
Захваченное предупреждение о смещении TX Low, канал 1 |
|
|
3 |
L-TX2 смещение высокая тревога |
Захватил высокую тревогу смещения TX, канал 2 |
|
|
2 |
L-TX2 смещение низкая тревога |
Захваченная тревога с смещением TX, канал 2 |
|
|
1 |
L-TX2 смещение высокое предупреждение |
Захваченное предупреждение о предвзятости высокого уровня TX, канал 2 |
|
|
0 |
L-TX2 смещение низкого предупреждения |
Захваченное предупреждение о смещении TX Low, канал 2 |
|
12 |
7 |
L-Tx3 смещение высокая тревога |
Захватил высокую тревогу смещения TX, канал 3 |
|
|
6 |
L-TX3 смещение низкая тревога |
Захваченная тревога с смещением TX, канал 3 |
|
|
5 |
L-TX3 смещение высокое предупреждение |
Захваченное предупреждение о смещении TX High, канал 3 |
|
|
4 |
L-TX3 смещение низкого предупреждения |
Захваченное предупреждение о смещении TX Low, канал 3 |
|
|
3 |
L-TX4 смещение высокая тревога |
Захватил высокую тревогу смещения TX, канал 4 |
|
|
2 |
L-TX4 смещение низкая тревога |
Захваченная тревога с смещением TX, канал 4 |
|
|
1 |
Высокое предупреждение L-TX4 |
Захваченное предупреждение о смещении TX High, канал 4 |
|
|
0 |
L-TX4 смещение низкого предупреждения |
Захваченное предупреждение о смещении TX Low, канал 4 |
|
13 |
7 |
Высокая тревога L-TX1 Power |
Защелкнулся высокой сигнализацией TX, канал 1 |
|
|
6 |
L-TX1 мощность низкая тревога |
Захваченная тревога с низким сигналом TX, канал 1 |
|
|
5 |
Высокое предупреждение L-TX1 Power |
Захваченное предупреждение о силовой мощности TX, канал 1 |
|
|
4 |
L-TX1 Power Low Warning |
Захваченное предупреждение о мощности TX, канал 1 |
|
|
3 |
Высокая сигнализация L-TX2 мощности |
Захватил высокую сигнализацию силовой сигнализации, канал 2 |
|
|
2 |
L-TX2 мощность низкая тревога |
Захваченная тревога с низким сигналом TX, канал 2 |
|
|
1 |
Высокое предупреждение L-TX2 Power |
Захваченное предупреждение о силовой мощности TX, канал 2 |
|
|
0 |
Низкое предупреждение L-TX2 Power |
Захваченное предупреждение о мощности TX, канал 2 |
|
14 |
7 |
Высокая тревога L-TX3 Сила |
Защелкнулся высокой сигнализацией TX, канал 3 |
|
|
6 |
L-TX3 мощность низкая тревога |
Захватил низкий сигнал тревоги TX, канал 3 |
|
|
5 |
Высокое предупреждение L-TX31 Power |
Захватил High TX Power Warning, канал 3 |
|
|
4 |
L-TX3 Power Low Warning |
Захваченное предупреждение о мощности TX, канал 3 |
|
|
3 |
Высокая тревога L-TX4 Power |
Захватил высокую сигнализацию силовой сигнализации, канал 4 |
|
|
2 |
L-TX4 Power Low Alarm Alarm |
Захватил низкий сигнал тревоги TX, канал 4 |
|
|
1 |
Высокое предупреждение L-TX4 Power |
Захваченное предупреждение о мощности TX, канал 4 |
|
|
0 |
L-TX4 Power Low Warning |
Захваченное предупреждение о силовой мощности TX, канал 4 |
|
15-16 |
Все |
Сдержанный |
Зарезервированные флаги монитора канала, установка 4 |
|
17-18 |
Все |
Сдержанный |
Зарезервированные флаги монитора канала, установка 5 |
|
19-20 |
Все |
Сдержанный |
Зарезервированные флаги монитора канала, набор 6 |
|
21 |
Все |
Сдержанный |
|
Модуль мониторы
Мониторинг в режиме реального времени для модуля QSFP28 включает температуру приемопередатчика, напряжение питания приемопередатчика и мониторинг для каждого канала передачи и приема. Измеренные параметры сообщаются в 16-битных полях данных, то есть в двух конкатенированных байтах. Они показаны вТаблица 6.
Таблица 6-Значения модуля модуля
|
Байт |
Кусочек |
Имя |
Описание |
|
22 |
Все |
Температура MSB |
Внутренне измеренная температура модуля |
|
23 |
Все |
Температура LSB |
|
|
24-25 |
Все |
Сдержанный |
|
|
26 |
Все |
Напряжение подачи MSB |
Внутреннее измеренное напряжение питания модуля |
|
27 |
Все |
Напряжение питания LSB |
|
|
28-33 |
Все |
Сдержанный |
|
Мониторинг канала
Мониторинг канала в реальном времени предназначен для каждого канала передачи и приема и включает оптическую мощность вводаВТок смещения TX и выходная мощность TX. Измерения калибруются по указанной рабочей температуре и напряжению поставщика и должны интерпретироваться, как определено ниже. Значения порогового тревоги и предупреждения должны интерпретироваться так же, как и 16-битные данные в реальном времени. Таблица 7 определяет мониторинг каналаПолем
Таблица 7-Значения мониторинга канала
|
Байт |
Кусочек |
Имя |
Описание |
|
34 |
Все |
RX1 Power MSB |
Внутренняя измеренная входная мощность RX, канал 1 |
|
35 |
Все |
RX1 Power LSB |
|
|
36 |
Все |
RX2 Power MSB |
Внутренняя измеренная входная мощность RX, канал 2 |
|
37 |
Все |
RX2 Power LSB |
|
|
38 |
Все |
RX3 Power MSB |
Внутренняя измеренная входная мощность RX, канал 3 |
|
39 |
Все |
RX3 Power LSB |
|
|
40 |
Все |
RX4 Power MSB |
Внутренняя измеренная входная мощность RX, канал 4 |
|
41 |
Все |
RX4 Power LSB |
|
|
42 |
Все |
TX1 BIAS MSB |
Внутренне измерено смещение TX, канал 1 |
|
43 |
Все |
TX1 BIAS LSB |
|
|
44 |
Все |
TX2 смещение MSB |
Внутренне измерено смещение TX, канал 2 |
|
45 |
Все |
TX2 BIAS LSB |
|
|
46 |
Все |
TX3 смещение MSB |
Внутренне измерено смещение TX, канал 3 |
|
47 |
Все |
TX3 BIAS LSB |
|
|
48 |
Все |
TX4 смещение MSB |
Внутренне измерено смещение TX, канал 4 |
|
49 |
Все |
TX4 BIAS LSB |
|
|
50 |
Все |
TX1 Power MSB |
Внутренне измеренная выходная мощность TX, канал 1 |
|
51 |
Все |
TX1 Power LSB |
|
|
52 |
Все |
TX2 Power MSB |
Внутренне измеренная выходная мощность TX, канал 2 |
|
53 |
Все |
TX2 Power LSB |
|
|
54 |
Все |
TX3 Power MSB |
Внутренне измеренная выходная мощность TX, канал 3 |
|
55 |
Все |
TX3 Power LSB |
|
|
56 |
Все |
TX4 Power MSB |
Внутренне измеренная выходная мощность TX, канал 4 |
|
57 |
Все |
TX4 Power LSB |
|
|
58-65 |
|
|
Зарезервированный монитор канала 4 |
|
66-73 |
|
|
Зарезервированный монитор канала 5 |
|
74-81 |
|
|
Зарезервированный монитор канала 6 |
Контрольные байты
Управляющие байты определены в таблице 8Полем
Таблица 8-Контрольные байты
|
Байт |
Кусочек |
Имя |
Описание |
|
86 |
7-4 |
Сдержанный |
|
|
|
3 |
Tx4_disable |
Читать/записать бит, который позволяет отключить программное обеспечение от передатчиков |
|
|
2 |
Tx3_disable |
Читать/записать бит, который позволяет отключить программное обеспечение от передатчиков |
|
|
1 |
Tx2_disable |
Читать/записать бит, который позволяет отключить программное обеспечение от передатчиков |
|
|
0 |
Tx1_disable |
Читать/записать бит, который позволяет отключить программное обеспечение от передатчиков |
|
87 |
7 |
Rx4_rate_select |
Выбор скорости программного обеспечения, RX канал 4 MSB |
|
|
6 |
Rx4_rate_select |
Выбор скорости программного обеспечения, RX Channel 4 LSB |
|
|
5 |
Rx3_rate_select |
Выбор скорости программного обеспечения, RX -канал 3 MSB |
|
|
4 |
Rx3_rate_select |
Выбор скорости программного обеспечения, RX канал 3 LSB |
|
|
3 |
Rx2_rate_select |
Выбор скорости программного обеспечения, RX -канал 2 MSB |
|
|
2 |
Rx2_rate_select |
Выбор скорости программного обеспечения, RX канал 2 LSB |
|
|
1 |
Rx1_rate_select |
Выбор скорости программного обеспечения, RX -канал 1 MSB |
|
|
0 |
Rx1_rate_select |
Выбор скорости программного обеспечения, RX -канал 1 LSB |
|
88 |
7 |
Tx4_rate_select |
Выбор скорости программного обеспечения, TX Channel 4 MSB (не поддержка) |
|
|
6 |
Tx4_rate_select |
Выбор скорости программного обеспечения, TX Channel 4 LSB (не поддержка) |
|
|
5 |
Tx3_rate_select |
Выбор скорости программного обеспечения, TX Channel 3 MSB (не поддержка) |
|
|
4 |
Tx3_rate_select |
Выбор скорости программного обеспечения, TX Channel 3 LSB (не поддержка) |
|
|
3 |
Tx2_rate_select |
Выбор скорости программного обеспечения, TX -канал 2 MSB (не поддержка) |
|
|
2 |
Tx2_rate_select |
Выбор скорости программного обеспечения, TX Channel 2 LSB (не поддержка) |
|
|
1 |
Tx1_rate_select |
Выбор скорости программного обеспечения, TX -канал 1 MSB (не поддержка) |
|
|
0 |
Tx1_rate_select |
Выбор скорости программного обеспечения, TX -канал 1 LSB (не поддержка) |
|
89 |
Все |
Rx4_application_select |
Приложение Software Select Per SFF-8079, RX-канал 4 |
|
90 |
Все |
Rx3_application_select |
Приложение Software Select Per SFF-8079, RX-канал 3 |
|
91 |
Все |
Rx2_application_select |
Приложение Software Select Per SFF-8079, RX-канал 2 |
|
92 |
Все |
Rx1_application_select |
Приложение Software Select Per SFF-8079, RX-канал 1 |
|
93 |
2-7 |
Сдержанный |
|
|
|
1 |
Power_set |
Мощность установлена в режим низкой мощности. По умолчанию 0. |
|
|
0 |
Power_over-ride |
Переопределение сигнала LPMode Установка режима питания с помощью программного обеспечения. |
|
94 |
Все |
Tx4_application_select |
Приложение Software Select Per SFF-8079, TX Channel 4 (не поддержка) |
|
95 |
Все |
Tx3_application_select |
Программное приложение Выберите PER SFF-8079, TX Channel 3 (не поддержка) |
|
96 |
Все |
Tx2_application_select |
Приложение Software Select Per SFF-8079, TX Channel 2 (не поддержка) |
|
97 |
Все |
Tx1_application_select |
Приложение Software Select Per SFF-8079, TX-канал 1 (не поддержка) |
|
98-99 |
Все |
Сдержанный |
|
Хост - блок интерфейса трансивера
Схема размеров
Схема размеров
|
Особенность |
Ссылка |
Производительность |
|
Электростатический разряд (ЭСД) |
IEC/EN 61000-4-2 |
Совместим со стандартами |
|
Электромагнитные помехи (EMI) |
FCC Part 15 Class B EN 55022 Класс B (CISPR 22A) |
Совместим со стандартами |
|
Лазерная безопасность глаз |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Лазерный продукт класса 1 |
|
Распознавание компонентов |
IEC/EN 60950, UL |
Совместим со стандартами |
|
Rohs |
2002/95/EC |
Совместим со стандартами |
|
EMC |
EN61000-3 |
Совместим со стандартами |
