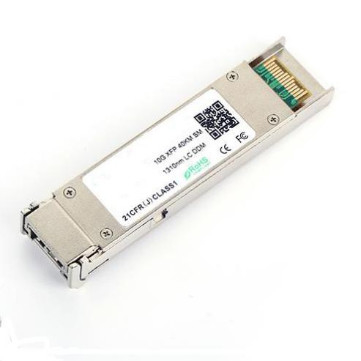

10Gbps 1310nm XFP оптический приемопередатчик для расстояния передачи 40 км в медленной или быстрой оси
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | XFP-TK1392-LC40 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$0.01 ~ US$1200/PC |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Подробная информация |
|||
| Соотношение: | 50/50 | Длина волны центра: | 1450nm |
|---|---|---|---|
| Потеря вставки: | ≤ 0,3 дБ | Масса упаковки: | 10 г |
| Тип упаковки: | Голые волокна, 900мм пропускная трубка, 2мм кабель | Wavelegth: | 1310 нм |
| Выравнивание оси: | Медленная ось или быстрая ось | Диапазон длины волны: | 1310nm, 1550nm |
| Применение: | Системы оптической связи | Коэффициент Splitter: | 98/2 |
| Температура хранения: | -40 ~ + 85°C | Номер порта: | 1X2 |
| Длина волокна: | 1 м | Волокна: | PM Corning 980nm волокна |
| Мощность обработки энергии: | Высокая власть | ||
| Выделить: | 40 км XFP оптический приемник,приемопередатчик 1310nm XFP оптически,10 Гбит/с XFP оптический приемопередатчик |
||
Характер продукции
-
Получатели TAKFLY XFP-TK1392-LC40 с малым форм-фактором 10G (XFP) соответствуют текущей спецификации многоисточника соглашения (MSA) XFP1.Они соответствуют стандарту 10-гигабитного Ethernet10GBASE-LR/LW по IEEE 802.3ae и 10G Fiber Channel. Цифровые диагностические функции доступны через серийный интерфейс с двумя проводами, как указано в XFP MSA.Передатчик соответствует требованиям RoHS и не содержит свинца в соответствии с Директивой 2002/95/ЕС3.
Особенности
- Отпечаток XFP, подключаемый в горячую розетку
- Поддерживает скорость передачи 9,95 Гбит/с до 11,3 Гбит/с
- XFI Loopback режим
- Соответствует требованиям RoHS-6 (без свинца)
- Расход энергии < 1,5 Вт
- Диапазон температуры корпуса: от -5 до 70°C
- Максимальная длина соединения 20 км
- Неохлажденный лазер DFB 1310 нм
- Полный двойной LC-коннектор
- Не требуется ссылка часов
- Встроенные цифровые диагностические функции
-
Стандартный механизм освобождения под залог
Заявления
- 10GBASE-LR/LW 10G Ethernet
- Канал 10G
- SONET OC-192 SR-1 SDH STM I-64.
Абсолютное Максимальная Рейтинги
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Максимальное напряжение питания | Vcc3 | -Нет.5 | 4.0 | V | |
| Температура хранения | TS | -40 | 85 | °В | |
| Тепловая температура работы | TДело | -5 | 70 | °В |
Электрические Характеристики(TОП = -5 до 70°C, VCC3 = 3,13 до 3,45 вольт)
| Параметр | Символ | Минуты | Тип | Макс | Единица | Судья. |
| Напряжение питания #2 | Vcc3 | 3.13 | 3.45 | V | ||
| Подача тока Vcc3 подача | Icc3 | 450 | mA | |||
|
Общая мощность модуля |
П |
1.5 | W | 1 | ||
| Передатчик | ||||||
| Дифференциальная импеданция ввода | Рин | 100 | Ω | 2 | ||
|
Дифференциальное колебание ввода данных |
Вин, Пп. | 120 | 820 | mV | ||
| Передача отключения напряжения | ВД | 2.0 | Vcc | V | 3 | |
| Передача включенного напряжения | VEN |
ГНД |
ГНД + 0.8 |
V | ||
| Отключить передачу времени утверждения | 10 | мы | ||||
| Приемник | ||||||
|
Дифференциальное колебание выходной информации |
Воут, Пп. | 340 | 650 | 850 | mV | 4 |
| Время увеличения вывода данных | Тр | 38 | пс | 5 | ||
| Время выхода данных | Тф | 38 | пс | 5 | ||
| Ошибка LOS | Ошибка VLOS | Vcc05 | VccHOST | V | 6 | |
| Обычно | Норма VLOS |
ГНД |
ГНД+0.5 |
V | 6 | |
| Отказ от питания | PSR | 7 |
Примечания:
- Максимальное общее значение мощности указывается в пределах полного диапазона температуры и напряжения.
- После внутренней сцепки.
- Или открытый контур.
- В 100 Омм дифференциальная конечная.
- Это нефильтрованные значения 20-80%
- Потеря сигнала - это открытый коллектор, который должен быть поднят с помощью резистора 4,7 к 10 ком до 3,15 3,6 В. Логика 0 указывает на нормальную работу; логика 1 указывает на отсутствие обнаруженного сигнала.
- В соответствии с разделом 2.7.1. в спецификации XFP MSA1.
Оптические характеристики(TОП = -5 до 70°C, VCC3 = 3,13 до 3,45 вольт)
| Параметр | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Судья. | |
|
Средняя оптическая мощность |
П |
0 |
3 |
dBm |
|||
|
Оптическая длина волны |
λ |
1290 | 1310 | 1330 |
nm |
||
|
Соотношение подавления бокового режима |
SSRmin |
30 |
ДБ |
||||
|
Отношение оптического вымирания |
Скорая помощь |
4 |
ДБ |
||||
|
Наказание за передачу и диспергирование |
TDP |
2 |
ДБ |
||||
|
Средняя запускная мощность передатчика |
П |
-30 |
dBm |
||||
|
Tx Jitter |
Тх |
В соответствии с требованиями 802.3ae |
|||||
|
Относительная интенсивность шума |
RIN |
-130 |
dB/Hz |
||||
| Параметр | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечание |
|
Чувствительность приемника |
RSENS |
-16 | dBm | 1 | ||
|
Сила насыщения ввода (перегрузка) |
Псат |
-6 | dBm | |||
|
Диапазон длины волны |
λВ |
1270 | 1610 | nm | ||
|
Отражение приемника |
Ррx |
-27 | ДБ | |||
|
Счетная стоимость |
СО |
- 18 лет. | dBm | |||
| Указывают на потерю |
СО |
- 25 | dBm | |||
|
Гистереза LOS |
0.5 | 4 | ДБ |
Примечания:
Измеряется с наихудшей ER; BER<10- 12@ 10,3Gbps, 2311 PRBS.
Назначение пин-кода
Общие спецификации
Цифровые диагностические функции
В соответствии с определением XFP MSA1, XFP-передатчики обеспечивают цифровые диагностические функции через серийный интерфейс с двумя проводами, что позволяет получить доступ в режиме реального времени к следующим параметрам работы:
- Температура передатчика
- Лейзерный поток смещения
- Переданная оптическая мощность
- Принимаемая оптическая мощность
- Напряжение питания передатчика
Он также обеспечивает сложную систему сигналов тревоги и предупреждения, которые могут быть использованы для предупреждения конечных пользователей, когда определенные параметры работы находятся за пределами установленного на заводе нормального диапазона.
Операционная и диагностическая информация отслеживается и сообщается цифровым диагностическим контроллером приемника (DDTC) внутри приемника.к которому доступ через серийный интерфейс с двумя проводами. Когда серийный протокол активируется, серийный часовой сигнал (SCL pin) генерируется хостом.Положительный край часовой данных в XFP-передатчик в тех сегментах его карты памяти, которые не защищены от записи. Отрицательный край отсчитывает данные от XFP-передатчика. Сигнал последовательных данных (SDA-пин) является двунаправленным для передачи последовательных данных.Хост использует SDA в сочетании с SCL для обозначения начала и конца активации последовательного протоколаПамятки организованы в виде серии 8-битных данных, которые могут обращаться индивидуально или последовательно.2-проводной серийный интерфейс обеспечивает последовательный или случайный доступ к 8-битным параметрам, адресованный от 000h до максимального адреса памяти.
Механические характеристики
Получатели TAKFLY XFP соответствуют размерам, определенным соглашением о многостороннем поставке XFP (MSA).
XFP-передатчик (размеры в мм)
Рекомендации по размещению ПКБ и безеля
Механическая компоновка XFP Host Board (размеры в мм)
Механическая компоновка XFP Detail Host Board (размеры в мм)
Соблюдение нормативных требований
