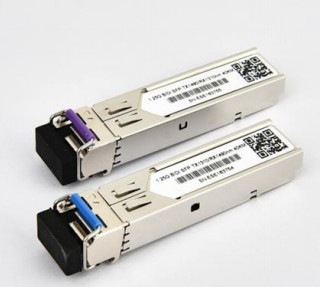

1.25Gbps SFP двунаправленный приемопередатчик, 20 км охват Tx1310nm/Rx1490nm
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | TK-Bxx92-3LCD20 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$0.01 ~ US$1200/PC |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Подробная информация |
|||
| Соотношение: | 50/50 | Длина волны центра: | 1450nm |
|---|---|---|---|
| Потеря вставки: | ≤ 0,3 дБ | Масса упаковки: | 10 г |
| Тип упаковки: | Голые волокна, 900мм пропускная трубка, 2мм кабель | Wavelegth: | 1310 нм |
| Выравнивание оси: | Медленная ось или быстрая ось | Диапазон длины волны: | 1310nm, 1550nm |
| Применение: | Системы оптической связи | Коэффициент Splitter: | 98/2 |
| Температура хранения: | -40 ~ + 85°C | Номер порта: | 1X2 |
| Длина волокна: | 1 м | Волокна: | PM Corning 980nm волокна |
| Мощность обработки энергии: | Высокая власть | ||
| Выделить: | Tx1310nm/Rx1490nm SFP двунаправленный приемопередатчик,1.25Gbps SFP двунаправленный приемопередатчик,Двунаправленный приемопередатчик SFP 20 км |
||
Характер продукции
- SFP-BIDI-передатчики представляют собой высокопроизводительные, экономически эффективные модули, поддерживающие двойную скорость передачи данных 1,25 Гбит/с/1,0625 Гбит/с и расстояние передачи 20 км с SMF.
- Передатчик состоит из трех частей: лазерного передатчика FP, фотодиода PIN, интегрированного с трансимпедантным предварительным усилителем (TIA) и блоком управления MCU.Все модули отвечают требованиям класса I лазерной безопасности.
- Передатчики совместимы с SFP Multi-Source Agreement (MSA) и SFF-8472.
Особенности
- Двойная скорость передачи данных 1,25 Gbps/1,063 Gbps
- Лазер FP 1310 нм и фотодетектор PIN для передачи 20 км
- Соответствует SFP MSA и SFF-8472 с простой емкостью LC
- Цифровое диагностическое наблюдение: внутренняя или внешняя калибровка
- Совместим с SONET OC-24-LR-1
- Совместимость с RoHS
- +3,3В однократное питание
- Диапазон температуры рабочих помещений: от 0 до +70 °C (коммерческие) / от 40 до +85 °C (промышленные)
Заявления
- Гигабитный Ethernet
- Волоконный канал
- Переключаться на интерфейс
- Приложения с переключенным фоновым планом
- Интерфейс маршрутизатора/сервера
- Другие оптические системы передачи
Модуль Блок Диаграмма
Абсолютное Максимальная Рейтинги
| Параметр | Символ | Минуты | Тип | Макс | Единица | Судья. |
| Максимальное напряжение питания | Vcc | -Нет.5 | 4.7 | V | ||
| Температура хранения | ТС | -40 | 85 | °C | ||
| Тепловая температура работы | TOP | 0 | 70 | °C |
Электрические Характеристики(TOP = от 0 до 70°C, VCC = 3,15 до 3,60 вольт)
| Параметр | Символ | Минуты | Тип | Макс | Единица | Судья. |
| Напряжение питания | Vcc | 3.15 | 3.3 | 3.6 | V | |
| Ток подачи | Icc | 185 | 280 | mA | ||
| Передатчик | ||||||
| Дифференциальная импеданция ввода | Рин | 100 | Ω | 1 | ||
| Колебание ввода данных с одним концом | Вин, Пп. | 250 | 1200 | mV | ||
| Передача отключения напряжения | ВД | Vcc √1.3 | Vcc | V | ||
| Передача включенного напряжения | VEN | Корова | Вей + 0.8 | V | 2 | |
| Отключить передачу времени утверждения | 10 | мы | ||||
| Приемник | ||||||
| Одноконтактный выходной свинг данных | Воут, Пп. | 250 | 800 | mV | 3 | |
| Время увеличения вывода данных | Тр | 100 | 175 | пс | 4 | |
| Время выхода данных | Тф | 100 | 175 | пс | 4 | |
| Ошибка LOS | Ошибка VLOS | Vcc05 | VccHOST | V | 5 | |
| Обычно | Норма VLOS | Корова | Ви + 0.5 | V | 5 | |
| Отказ от питания | PSR | 100 | mVpp | 6 | ||
Примечания:
- Подключается непосредственно к пинам ввода данных TX.
- Или открытый контур.
- В 100 Омм дифференциальная конечная.
- 20 80 %
- Потеря сигнала LVTTL. Логика 0 указывает на нормальную работу; логика 1 указывает на отсутствие обнаруженного сигнала.
- Чувствительность приемника соответствует синусоидной модуляции питания от 20 Гц до 1,5 МГц до указанного значения, применяемого через рекомендуемую сеть фильтрации питания.
Электрические Ввод / Выпуск Характеристики
| Параметр | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечание | |
| Дифференциальное колебание входного напряжения | 120 | 820 | mVpp | 1 | |||
|
Tx Отключить вход |
H | ВИЧ | 2.0 | Vcc+0.3 |
V |
||
| Л | VIL | 0 | 0.8 | ||||
|
Tx Выход сбоя |
H | VOH | 2.0 | Vcc+0.3 |
V |
2 |
|
| Л | VOL | 0 | 0.8 | ||||
| Дифференция входа. Импеданс | Зин | 100 | Ω | ||||
| Параметр | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечание | |
| Дифференциальное колебание выходного напряжения | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS Выход |
H | VOH | 2.0 | Vcc+0.3 | V |
2 |
|
| Л | VOL | 0 | 0.8 | ||||
Примечания:
1. TD+/- имеют внутреннее соединение переменного тока с дифференциальным окончанием 100Ω внутри модуля.
2. Tx Fault и Rx LOS являются открытыми выходами коллектора, которые должны быть подтянуты с 4,7k до 10kΩ резисторами на панели хоста.
3. RD +/- выходы внутренне переменного тока, и должны быть завершены с 100Ω (дифференциал) на пользователя SERDES
Оптические Характеристики
Передатчик
| Параметр | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечание |
| Рабочая длина волны | λC | 1260 | 1310 | 1360 | nm | |
| Выходная мощность (включена) | По. | -9 | - Три. | dBm | 1 | |
| Соотношение вымирания | Скорая помощь | 10 | ДБ | 1 | ||
| Спектральная ширина RMS | Δλ | 4 | nm | |||
| Время подъема/падения (20% ~ 80%) | Tr/Tf | 0.26 | пс | 2 | ||
| Маска для глаз | Telcordia GR-253-CORE совместима с ITU-T G.957 | |||||
1. Измерение при 2^23-1 NRZ PRBS
2. Определение маски для глаз
| Параметр | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечание |
| Рабочая длина волны | 1470 | 1510 | nm | |||
| Чувствительность | Псен | - 22 года. | dBm | 1 | ||
| Минимальная перегрузка | Пимакс | - Три. | dBm | |||
| Указывают на потерю | Папа. | - 36 | dBm | |||
| Убытки от актива | Pd | - 24 года. | dBm | 2 | ||
| Гистереза LOS | Pd-Pa | 0.5 | 6 | ДБ |
1. Измеряется с источником света 1310 нм (1490 нм), ER=10 дБ; BER =<10^-12 @PRBS=2^23-1 NRZ.
2При отключении LOS, выход данных RX +/- является выходным сигналом.
Пин Определения и Функции
| ПИН-код | Имя | Функция | Примечания |
| 1 | ВИЭТ | Тх-порошок | |
| 2 | Ошибка Tx | Указатель неисправности Tx, выход открытого коллектора, активный H | 1 |
| 3 | Отключить Tx | Ввод LVTTL, внутреннее подтягивание, Tx отключен на H | 2 |
| 4 | MOD-DEF2 | Ввод/вывод данных серийного интерфейса с двумя проводами (SDA) | 3 |
| 5 | MOD-DEF1 | 2 провода серийный интерфейс часовой вход (SCL) | 3 |
| 6 | MOD-DEF0 | Образец настоящее указание | 3 |
| 7 | Выбрать ставку | Никакой связи. | |
| 8 | СО | Rx потеря сигнала, выход с открытого коллектора, активный H | 4 |
| 9 | ВИР | Rx почвы | |
| 10 | ВИР | Rx почвы | |
| 11 | ВИР | Rx почвы | |
| 12 | ИР- | Обратно полученные данные | 5 |
| 13 | РД+ | Полученные данные | 5 |
| 14 | ВИР | Rx почвы | |
| 15 | VccR | Rx источник питания | |
| 16 | VccT | Tx источник питания | |
| 17 | ВИЭТ | Тх-порошок | |
| 18 | TD+ | Передача данных в | 6 |
| 19 | ТД- | Обратная передача данных | 6 |
| 20 | ВИЭТ | Тх-порошок |
Примечания:
- При высоком диапазоне вывод указывает на лазерную неисправность, при низком - на нормальную работу, и должен быть поднят с помощью резистора 4,7 10KΩ на панели хоста.
- TX disable - это вход, который используется для отключения оптического выхода передатчика. Он поднимается в модуль с резистором 4,7 10KΩ. Его состояния: Низкий (0 0 0,8 В): Передатчик включен (> 0.8, < 2.0V): Неопределенное высокое (2.0V ~ Vcc + 0.3V): Передатчик отключен Открыто: Передатчик отключен
- Mod-Def 0,1,2. Это пины определения модуля. Они должны быть подтянуты резистором 4,7K Ω 10KΩ на панели хоста. Напряжение подтяжки должно быть VccT или VccR.
- Mod-Def 0 был заземлен модулем, чтобы указать, что модуль присутствует Mod-Def 1 является часовой линией двух проводов серийного интерфейса для серийного идентификатора
- Mod-Def 2 - это линия данных двух проводов серийного интерфейса для серийного идентификации
- При высоком уровне этот выход указывает на потерю сигнала (LOS), при низком - на нормальную работу.
- RD+/-: это дифференциальные выходы приемника. Это дифференциальные линии 100Ω с соединением переменного тока, которые должны быть завершены с 100Ω (дифференциальным) на сердеце пользователя.Соединение переменного тока осуществляется внутри модуля и, следовательно, не требуется на панели хоста.
- TD+/-: это входы дифференциального передатчика. Это дифференциальные линии с дифференциальным окончанием 100Ω внутри модуля.Соединение переменного тока осуществляется внутри модуля и, следовательно, не требуется на панели хоста.
Цифровые Диагностика Функции
Получатели TAKFLY TK-B3424-3LCD20 поддерживают протокол серийной связи с двумя проводами, как определено в SFP MSA. Он очень тесно связан с E2PROM, определенным в стандарте GBIC,с одинаковыми электрическими характеристиками.
Стандартный серийный идентификатор SFP обеспечивает доступ к идентификационной информации, которая описывает возможности передатчика, стандартные интерфейсы, производителя и другую информацию.
Кроме того, SFP-передатчики TAKFLY обеспечивают уникальный расширенный цифровой диагностический интерфейс мониторинга, который позволяет получать доступ в режиме реального времени к параметрам работы устройства, таким как температура передатчика,лазерный поток смещения, передаваемая оптическая мощность, принимаемая оптическая мощность и напряжение питания передатчика.который предупреждает конечных пользователей, когда определенные параметры работы находятся за пределами заводского нормального диапазона.
SFP MSA определяет 256-байтовую карту памяти в E2PROM, которая доступна через серийный интерфейс с двумя проводами на 8-битном адресе 1010000X (A0h).Интерфейс цифрового диагностического мониторинга использует 8-битный адрес 1010001X (A2h), так что первоначально определенная серийная карта памяти ID остается неизменной.и, таким образом, полностью совместим с спецификацией GBIC и соглашением SFP Multi Source.
Операционная и диагностическая информация отслеживается и сообщается цифровым контроллером диагностического передатчика (DDTC) внутри передатчика, к которому можно получить доступ через серийный интерфейс с двумя проводами.Когда серийный протокол активирован, серийный часовой сигнал (SCL, Mod Def 1) генерируется хостом. Положительный край часовых данных в SFP-передатчик в те сегменты E2PROM, которые не защищены от записи.Отрицательный край отсчитывает данные от SFP-передатчика. Сигнал последовательных данных (SDA, Mod Def 2) является двунаправленным для передачи последовательных данных. Хост использует SDA совместно с SCL для обозначения начала и конца активации последовательного протокола.Памятки организованы как серия 8-битных данных слов, которые могут быть адресованы индивидуально или последовательноЦифровая диагностика для TK-B3424-3LCD20 по умолчанию калибрована внутри.
Типичный Интерфейс Круговая
Пакет Размеры
Регулирующие Соответствие
| Особенность | Ссылка | Производительность |
| Электростатический разряд (ESD) | IEC/EN 61000-4-2 | Совместимость со стандартами |
| Электромагнитные помехи (ЭМИ) | FCC Часть 15 Класс B EN 55022 Класс B (CISPR 22A) | Совместимость со стандартами |
| Безопасность лазерных глаз | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Лазерная продукция класса 1 |
| Признание компонента | IEC/EN 60950, UL | Совместимость со стандартами |
| ROHS | 2002/95/ЕС | Совместимость со стандартами |
| ЭМК | EN61000-3 | Совместимость со стандартами |
