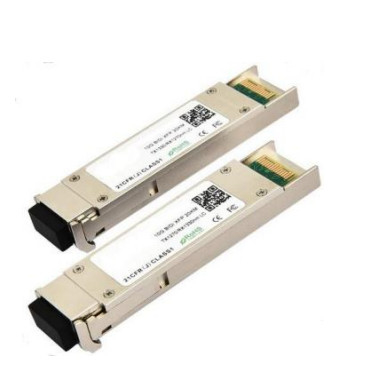

10 Гбит/с Би-Дирекционный XFP-передатчик 20 км охват Tx1270/Rx1330nm Tx1330/Rx1270nm
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | TK-Bxx92-3LCD20 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$0.01 ~ US$1200/PC |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Подробная информация |
|||
| Соотношение: | 50/50 | Длина волны центра: | 1450nm |
|---|---|---|---|
| Потеря вставки: | ≤ 0,3 дБ | Масса упаковки: | 10 г |
| Тип упаковки: | Голые волокна, 900мм пропускная трубка, 2мм кабель | Wavelegth: | 1310 нм |
| Выравнивание оси: | Медленная ось или быстрая ось | Диапазон длины волны: | 1310nm, 1550nm |
| Применение: | Системы оптической связи | Коэффициент Splitter: | 98/2 |
| Температура хранения: | -40 ~ + 85°C | Номер порта: | 1X2 |
| Длина волокна: | 1 м | Волокна: | PM Corning 980nm волокна |
| Мощность обработки энергии: | Высокая власть | ||
| Выделить: | Двунаправленный XFP-передатчик,20 км XFP-передатчик,10 Гбит / с XFP-передатчик |
||
Характер продукции
- TAKFLY XFP-TKBxx92-3LCD20 соответствует стандарту IEEE803.3ae 10Gbase-Bx. и расстояние передачи до 20 км по SMF.
- Модуль приемопередатчика состоит из передатчика с лазерным передатчиком DFB 1270/ 1330nm,интегрированный 1330/ 1270nm детекторный предварительный усилитель (IDP), установленный в оптическом заголовке и ограничивающий после усилителя IC. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
- Что?
Особенности
- Поддерживает скорость передачи 9,95 Гбит/с до 10,5 Гбит/с
- - Что?Отпечаток XFP, подключаемый в горячую розетку
-
Максимальная длина связи 20 км с SMF
-
1270/ 1330nm DFB лазерный передатчик и 1330/ 1270nm приемник
-
Пакет XFP MSA с разъемом LC
-
Не требуется ориентировочные часы
-
Поддержка за спиной.
-
+3,3V, +1,8V питание
-
Расход энергии < 2 Вт
-
Совместимость с RoHS
-
Встроенные цифровые диагностические функции
-
Температурный диапазон от 0 до 70 °C
Заявления
- 10GBASE-LR на скорости 10,3125Gbps
- 10GBASE-LW на скорости 9,953 Гбит/с
- 10GBASE-BX 10G Эфир
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты. | Тип. | Макс. | Единица | Примечание |
| Температура хранения | Тс | -40 | - | 85 | oC | |
| Влажность окружающей среды | HA | 5 | - | 95 | % | |
| Относительная рабочая влажность | RH | - | - | 85 | % | |
| Напряжение питания | ВКК | -Нет.3 | - | 4 | V | |
| Входное напряжение сигнала | ВКК | ВЦК-0.3 | - | Vcc+0.3 | V |
Рекомендуемые условия эксплуатации
| Параметр | Символ | Минуты. | Тип. | Макс. | Единица | Примечание |
| Окружающая рабочая температура | ТА | 0 | - | 70 | oC | Без воздуха |
| Напряжение питания | ВКК | 3.14 | 3.3 | 3.47 | V | |
| Ток питания | МКК | - | - | 450 | mA | |
| Коэффициент данных | BR | 10.3125 | Гбит/с | |||
| Расстояние передачи | TD | 2 | - | 20 | км | Примечание (1) |
| Соединенные волокна | Однорежимные волокна | ITU-T G.652 | ||||
Спецификация передатчика
| Параметр | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание |
| Средняя мощность запуска | ПО | -2 | - | 2 | dBm | |
| Средняя запускная мощность ((Лазер отключен) | ПОУТ-ОФ F |
- |
- |
-30 | dBm | Примечание (1) |
| Амплитуда оптической модуляции | ОМА | - Три. | - | - | dBm | Примечание (1) |
| Диапазон центровой длины волны | λC | 1270/1330 | nm | |||
| Соотношение подавления бокового режима | SMSR | 30 | - | - | ДБ | |
| Ширина полосы радиосвязи ((-20 дБ) | σ | - | - | 1 | nm | |
| Соотношение вымирания | Скорая помощь | 3.5 | 6 | - | ДБ | Примечание (2) |
| Маска для глаз | Соответствует FC_PI_4 REV 7.0 | Примечание (2) | ||||
1) Оптическая мощность запускается в SMF
2) Измеряется с помощью RPBS 2^31-1 тест @10.3125Gbs
Спецификация приемника
| Параметр | Символ | Минуты. | Тип. | Макс. | Единица | Примечание |
| Входная оптическая длина волны | λIN | 1330/1270 | nm | |||
| Средняя чувствительность приемника | ПИН-код | - | - | - Четырнадцать.4 | dBm | Примечание (1) |
| Сила насыщения ввода (перегрузка) | PSAT | 0.5 | - | - | dBm | Примечание (1) |
| Указывают на потерю | ПА | -30 | - | - | dBm | |
| Счетная стоимость | ПД | - | - | -15 | dBm | |
| LOS - гистерез | Физические | 0.5 | - | 4 | ДБ |
1) Измеряется с помощью RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Характеристики электрического интерфейса
| Параметр | Символ | Минуты. | Тип. | Макс. | Единица | Примечание |
| Общий ток питания | Icc | - | - | 350 | mA | |
| Передатчик | ||||||
| Дифференциальное напряжение ввода данных | VDT | 120 | - | 820 | mVp-p | |
| Дифференциальная входная линия Импеданс | RIN | 85 | 100 | 115 | Омм. | |
| Неисправность передатчика высокая | VFaultH | 2.4 | - | Vcc | V | |
| Неисправность передатчика - низкий выход | VFaultL | -Нет.3 | - | 0.8 | V | |
| Выключить передатчик напряжение-высокое | VDisH | 2 | - | Vcc+0.3 | V | |
| Отключить передатчик Низкое напряжение | VDisL | -Нет.3 | - | 0.8 | V | |
| Приемник | ||||||
| Дифференциальное напряжение выхода данных | VDR | 300 | - | 850 | mVp-p | |
| Дифференциальная линейка Выходная импеданс | Маршрут | 80 | 100 | 120 | Омм. | |
| Приемник LOS вытянуть резистор | RLOS | 4.7 | - | 10 | Кохм | |
| Время выхода данных | tr/tf | 20 | - | - | пс | |
| LOS Выходное напряжение высокое | ВЛОСХ | 2 | - | Vcc | V | |
| LOS Выходное напряжение низкое | VLOSL | -Нет.3 | - | 0.4 | V | |
Пин Описание
|
Пин |
Логика |
Символ |
Наименование/Описание |
Примечание |
| 1 | ГНД | Наземный модуль | 1 | |
| 2 | ВЭЭ5 | Необязательно 5.2 Силовое питание не требуется | ||
| 3 | LVTTL-I | Мод-дизель | Модуль отключается; при низком уровне позволяет модулю реагировать на команды серийного интерфейса с двумя проводами | |
| 4 | LVTTL-O | Прервать | Перерыв (бар); указывает на наличие важного условия, которое может быть прочитано через серийный интерфейс 2-проводной связи | 2 |
| 5 | LVTTL-I | TX_DIS | Отключить передатчик; отключить источник лазера передатчика | |
| 6 | VCC5 | +5 Силовое питание | ||
| 7 | ГНД | Наземный модуль | 1 | |
| 8 | VCC3 | +3,3В питание | ||
| 9 | VCC3 | +3,3В питание | ||
| 10 | LVTTL-I | SCL | Часы серийного интерфейса с двумя проводами | 2 |
| 11 | LVTTLI/O | SDA | Серийная 2-проводная линия передачи данных интерфейса | 2 |
| 12 | LVTTL-O | Mod_Abs |
Модуль отсутствует; указывает на отсутствие модуля. модуль. |
2 |
| 13 | LVTTL-O | Mod_NR |
Модуль не готов; XGIGA определяет его как логический OR между RX_LOS и потеря блокировки в TX/RX. |
2 |
| 14 | LVTTL-O | RX_LOS | Индикатор потери сигнала приемника | 2 |
| 15 | ГНД | Наземный модуль | 1 | |
| 16 | ГНД | Наземный модуль | 1 | |
| 17 | CML-O | ИР- | Приемник с обратным выходом данных | |
| 18 | CML-O | РД+ | Приемник с неинвертированным выходом данных | |
| 19 | ГНД | Наземный модуль | 1 | |
| 20 | VCC2 | +1,8В питание Не требуется | ||
|
21 |
LVTTL-I |
P_Down/RST |
Выключение питания; когда высокий, помещает модуль в низкой мощности режим ожидания и на падающем краю P_Down инициирует перезагрузка модуля |
|
| Перезагрузка; падающий край инициирует полную перезагрузку модуля, включая серийный интерфейс с двумя проводами, эквивалентный циклу питания. | ||||
| 22 | VCC2 | +1,8В питание Не требуется | ||
| 23 | ГНД | Наземный модуль | 1 | |
| 24 | PECL-I | См. | Часы отсчёта с неперевернутым входом, переменный ток, подключенный к хост-карте | 3 |
| 25 | PECL-I | См. | Справочный часы перевернутый вход, переменный ток подключен на хост-карте | 3 |
| 26 | ГНД | Наземный модуль | 1 | |
| 27 | ГНД | Наземный модуль | 1 | |
| 28 | CML-I | ТД- | Передатчик с обратным входом данных | |
| 29 | CML-I | TD+ | Передатчик с неперевернутым входом данных | |
| 30 | ГНД | Наземный модуль | 1 |
Примечания:
1) Модульная схема заземления изолирована от заземления шасси модуля внутри модуля.
2) Открыть коллектор; должен быть поднят с 4,7k 10 kohms на хост-карте на напряжение между 3,15V и 3,6V.
3) Ввод Справочного Часа не требуется XFP-10GER. Если он присутствует, он будет проигнорирован.
Рекомендуемый блок Круговая
Конспект Размеры
Соблюдение нормативных требований
| Особенность | Ссылка | Производительность |
| Электростатический разряд (ESD) | IEC/EN 61000-4-2 | Совместимость со стандартами |
| Электромагнитные помехи (ЭМИ) |
FCC Часть 15 Класс B EN 55022 Класс B (CISPR 22A) |
Совместимость со стандартами |
| Безопасность лазерных глаз | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Лазерная продукция класса 1 |
| Признание компонента | IEC/EN 60950, UL | Совместимость со стандартами |
| ROHS | 2002/95/ЕС | Совместимость со стандартами |
| ЭМК | EN61000-3 | Совместимость со стандартами |
Цифровые диагностические функции
Приемники TAKFLY TK-B3524-3LCD2 поддерживают протокол серийной связи с двумя проводами, как определено в SFP MSA. Он очень тесно связан с E2PROM, определенным в стандарте GBIC,с одинаковыми электрическими характеристиками.
- Что?
Стандартный серийный идентификатор SFP обеспечивает доступ к идентификационной информации, которая описывает возможности передатчика, стандартные интерфейсы, производителя и другую информацию.
Кроме того, SFP-передатчики TAKFLY обеспечивают уникальный расширенный цифровой диагностический интерфейс мониторинга, который позволяет получать доступ в режиме реального времени к параметрам работы устройства, таким как температура передатчика,лазерный ток с отклонением, передаваемая оптическая мощность, принимаемая оптическая мощность и напряжение питания передатчика.который предупреждает конечных пользователей, когда определенные параметры работы находятся за пределами заводского нормального диапазона.
- Что?
SFP MSA определяет 256-байтовую карту памяти в E2PROM, которая доступна через серийный интерфейс с двумя проводами на 8-битном адресе 1010000X (A0h).Интерфейс цифрового диагностического мониторинга использует 8-битный адрес 1010001X (A2h), так что первоначально определенная серийная карта памяти ID остается неизменной.и, таким образом, полностью совместим с спецификацией GBIC и соглашением SFP Multi Source.
Операционная и диагностическая информация отслеживается и сообщается цифровым контроллером диагностического передатчика (DDTC) внутри передатчика, к которому можно получить доступ через серийный интерфейс с двумя проводами.Когда серийный протокол активирован, серийный часовой сигнал (SCL, Mod Def 1) генерируется хостом. Положительный край часовых данных в SFP-передатчик в те сегменты E2PROM, которые не защищены от записи.Отрицательный край отсчитывает данные от SFP-передатчикаСигнал серийных данных (SDA, Mod Def 2) является двунаправленным для передачи серийных данных.
- Что?
Хост использует SDA совместно с SCL для обозначения начала и конца активации последовательного протокола.Памятки организованы как серия 8-битных данных слов, которые могут быть адресованы индивидуально или последовательноЦифровая диагностика для TK-B3524-3LCD2 по умолчанию калибрована внутри.
