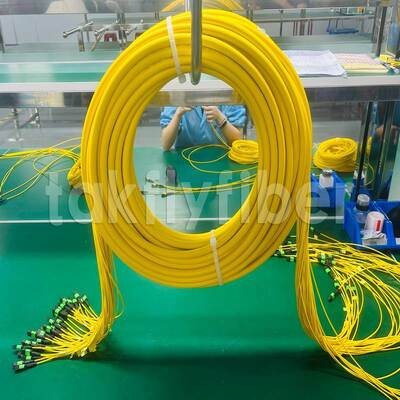

Takfly 288-Fiber MPO/MTP сверхплотный пластырь
Подробная информация о продукте:
| Место происхождения: | Шэньчжэнь, Китай |
| Фирменное наименование: | Takfly/OEM |
| Сертификация: | CE, ISO, RoHS, GS |
| Номер модели: | Гибкий провод MPO/MTP |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | US $9.88-US $19.88/ Pcs |
| Упаковывая детали: | PP кладут в мешки после этого в коробке |
| Время доставки: | день 3-7working |
| Условия оплаты: | Л/К, Т/Т, западное соединение, ПайПал |
| Поставка способности: | 50000 шт/месяц |
|
Подробная информация |
|||
| Основной: | Многоядерный | Разъем А: | СК |
|---|---|---|---|
| Разъем Б: | МПО/МТП | Оптоволоконный режим: | 50/125UM |
| Диаметр кабеля: | 0.9/2.0/3.0 | Польский тип: | ПК/APC |
| Возвратная потеря: | MM/PC:20dB/SM/APC:60dB | Вносимая потеря: | 0.35 дБ максимум (0.15 дБ типично) |
| Материал внешней оболочки: | ПВХ/LSZH | Радиус изгиба статический/динамический: | 10D/20D |
| Код ТН ВЭД: | 854470000 | Пол: | Мужчина/Женщина |
| Выделить: | 288-волокнистый MPO пластырь,Сверхплотное MTP пластырное кабельное устройство,кабель MPO MTP высокой емкости |
||
Характер продукции
Takfly 288-Fiber MPO/MTP сверхплотный пластырь
Высоковолоконное решение для магистральных кабелей для гипермасштабной инфраструктуры следующего поколения, поддерживающее 400G/800G и новые оптические сети 1.6T.
Обзор продукции
288-волоконный MPO/MTP патч-кабель предназначен для гипермасштабных сред, где плотность портов и бюджет связи являются критическими.Использование точно формованной технологии MT с высокой точностью, этот ствол кабеля выстраивает сотни волокон в компактный отпечаток для быстрого развертывания.
Существуют два уровня производительности:Стандартный классобеспечивает типичную потерю вставки 0,35 дБ, в то время какнизкоубыточный классКаждая сборка проходит 100% заводское тестирование на потерю вставки, потерю возврата и 3D геометрию конечной поверхности.
Ключевые особенности
- 288 волоконв одном багажнике с большим количеством (доступны настраиваемые количества)
- Точные формованные ферулы MT с подмикронным выравниванием штифта-водителя
- Производительность с низкими потерями: типичный IL ≤0,20 дБ, максимальный IL ≤0,35 дБ
- Стандартная производительность: типовая IL ≤0,35 дБ, максимальная IL ≤0,70 дБ
- Совместимость SM (G.652 / G.655 / G.657) и MM (OM1-OM5)
- Конструкции мини-круглых или плоских кабельных лент
- ПВХ или LSZH внешняя оболочка
- Полное управление полярностью типа A / B / C с цветовыми ботинками
- Конфигурации мужского (прикрепленного) и женского (неприкрепленного) разъемов
Технические спецификации
Оптические характеристики
| Параметр | Стандартный класс | Уровень низких потерь |
|---|---|---|
| Типичная потеря вставки | ≤ 0,35 дБ | ≤ 0,20 дБ |
| Максимальная потеря вставки | ≤ 0,70 дБ | ≤ 0,35 дБ |
| Убытки от возврата (SM APC) | ≥ 60 дБ | ≥ 60 дБ |
| Убытки от возврата (MM PC) | ≥ 20 дБ | ≥ 20 дБ |
| Пробная длина волны (SM) | 1310 / 1550 нм | 1310 / 1550 нм |
| Пробная длина волны (мм) | 850 / 1300 нм | 850 / 1300 нм |
Механическая долговечность
| Параметр | Спецификация |
|---|---|
| Циклы спаривания | ≥ 500 (ΔIL ≤ 0,2 дБ) |
| Прочность на растяжение (2,0 мм кабеля) | ≥ 50 Н |
| Повторяемость | ≤ 0,1 дБ |
| Прочность | ≤0,2 дБ |
| Взаимозаменяемость | ≤0,2 дБ |
Устойчивость окружающей среды
| Параметр | Спецификация |
|---|---|
| Операционная температура | -20°C до +70°C |
| Краткосрочная максимальная температура | +85°С |
| Температура хранения | -40°C до +80°C |
| Мокрый тепловой цикл | ΔIL ≤0,3 дБ после 5 циклов (от -10 °C до +65 °C, 93% RH) |
| Быстрое старение | ΔIL ≤0,3 дБ после 168 ч при +85°C |
| Хранение в короткие сроки | ΔIL ≤0,2 дБ после 24 ч при температуре -40 °C |
| Вибрация и удар | Соответствует стандарту GR-1435-CORE |
Физические свойства
| Параметр | Варианты |
|---|---|
| Количество волокон | 288 (настраиваемая) |
| Строительство кабелей | Мини круглый (≤4,5 мм OD) / ленточка (≤3,0 × 5,0 мм) |
| Материал куртки | ПВХ / LSZH (CPR Bca / Cca / Dca) |
| Радиус изгиба (статический / динамический) | 10D / 20D |
| Доступные длины | 0.5 м до 200 м |
Сценарии развертывания
| Сектор | Типичные задания | Преимущество плотности |
|---|---|---|
| Гипермасштабные центры обработки данных | Спина-к-листу 800G стволы, AI GPU кластер взаимосвязей | Один багажник заменит десятки двойных кабелей |
| Центральные отделения телекоммуникаций | Обновление базовой сети ODF, готовность когерентной оптики 400G | Быстрое развертывание с модулями MPO-LC |
| Инфраструктура 5G | BBU/DU к AAU/RU передние и средние расстояния | 60% быстрее установка по сравнению с отдельным расплетением волокон |
| Промышленные сети | Прочные спинные кости растительного пола | Устойчивость к ударам, вибрациям и плесени |
Преимущества производства
- Масштаб производства:30,000 м2 в Шэньчжэне на НИОКР (6,000 м2) и на производстве в Чжуншане (24,000 м2)
- Пропускная способность:19 специализированных линий MPO, поставляющих более 200 000 штук в месяц
- Лидерство по подсчету волокон:Стандартные 288-волоконные стволы с настройкой доступны
- Продленный жизненный цикл:≥500 циклов спаривания по сравнению со средним показателем в отрасли в 200 циклов
- Тепловое помещение:Кратковременная работа при температуре +85°C
- Полярность:Полная поддержка типа A/B/C с цветовым кодированием
- Экологическая проверка:Предоставлены полные отчеты испытаний на влажное тепло, тепловой цикл и вибрации
Руководство по заказу
Конфигурируйте пластырь с помощью следующих спецификаций:
- Количество волокон:288 (другие подсчеты доступны по запросу)
- Уровень потери:Стандартные / низкоубыточные
- Тип кабеля:Мини круглый / ленточка
- Покрытие:ПВХ / LSZH
- Польский:ПК / APC
- Полярность:Тип А / Тип В / Тип С
- Половое положение:Мужчина (с булавками) / женщина (без булавки)
- Длина:0.5 м до 200 м
- Фанут:Доступные кабели MPO-LC/SC/FC
Пример кода заказа
MPO-288-LL-ROUND-LSZH-10M-APC-TYPE-MALE
Обеспечение качества
- 100% IL / RL испытания с индивидуальными отчетами испытаний
- 3D-интерферометр (радиус, высота волокон, смещение вершины)
- Соответствие требованиям IEC 61754-7 и EIA/TIA-604-5
- Сертификации: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Отслеживаемость партии с помощью уникальных серийных номеров
Часто задаваемые вопросы
Кто производит эти шнурки?
Takfly Communications, основанная в 2000 году, является национальным высокотехнологичным предприятием, работающим на площади 30 000 м2 производственных площадей (с штаб-квартирой в Шэньчжэне площадью 6 000 м2, заводом в Чжуншане площадью 24 000 м2).Отделение MPO имеет 19 выделенных производственных линий с производительностью более 200,000 штук в месяц, обслуживая партнеров, включая Corning, Amphenol, NVIDIA и Coherent в более чем 128 странах.
Какой MOQ?
Один кусок за образцы, цена на объем применяется в масштабе.
Каковы условия оплаты и доставки?
T/T, Western Union и PayPal - стандартные.000, Net-30 / Net-60 условия доступны. Опции доставки охватывают EXW через DDP, с воздушным грузом (DHL, FedEx, UPS) для срочных потребностей и морской грузоподъемностью.
Сколько времени?
Запасные стандартные товары отправляются в течение 2-3 дней.
Поддерживается ли OEM/ODM?
Да, индивидуальные корпуса, логотипы, цвета куртки, отчеты о испытаниях и сборки доступны под защитой MNDA.
Какая гарантия?
Один год с даты поставки против дефектов материала и изготовления.
