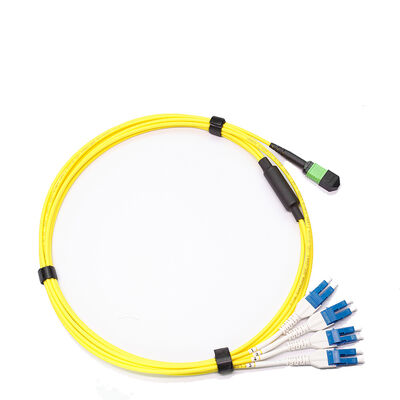

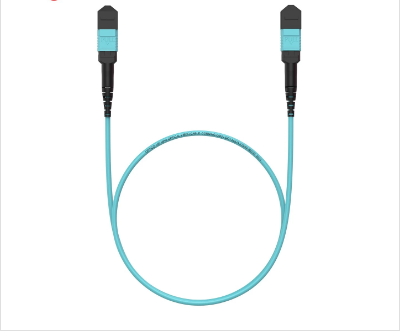

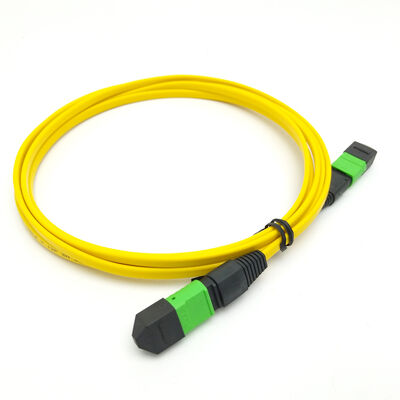

Высокопроизводительный патч-корд MPO/MTP — 8/12/24 волокна, низкие потери, соответствует требованиям IEC и TIA
Подробная информация о продукте:
| Место происхождения: | Шэньчжэнь, Китай |
| Фирменное наименование: | Takfly/OEM |
| Сертификация: | CE, ISO, RoHS, GS |
| Номер модели: | Гибкий провод MPO/MTP |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | US $9.88-US $19.88/ Pcs |
| Упаковывая детали: | PP кладут в мешки после этого в коробке |
| Время доставки: | день 3-7working |
| Условия оплаты: | Л/К, Т/Т, западное соединение, ПайПал |
| Поставка способности: | 50000 шт/месяц |
|
Подробная информация |
|||
| Основной: | Многоядерный | Разъем А: | СК |
|---|---|---|---|
| Разъем Б: | МПО/МТП | Оптоволоконный режим: | 50/125UM |
| Диаметр кабеля: | 0.9/2.0/3.0 | Польский тип: | ПК/APC |
| Возвратная потеря: | MM/PC:20dB/SM/APC:60dB | Вносимая потеря: | 0.35 дБ максимум (0.15 дБ типично) |
| Материал внешней оболочки: | ПВХ/LSZH | Радиус изгиба статический/динамический: | 10D/20D |
| Код HS: | 854470000 | Пол: | Мужчина/Женщина |
| Выделить: | Патч-корд MPO MTP с низкими потерями,оптоволоконный кабель MPO MTP,соответствующий стандарту IEC |
||
Характер продукции
Высокопроизводительный MPO/MTP патч-шнур 8/12/24 волокна, низкая потеря, IEC & TIA соответствие
Серия многоволоконных разъемов MPO/MTP обеспечивает высокую плотность оптической взаимосвязи для современных сетей, нуждающихся в пропускной способности.обеспечивает точное выравнивание волокон до 24 волокон в одном интерфейсеНезависимо от того, строите ли вы основы центра обработки данных, модернизируете центральный телекоммуникационный офис или развертываете промышленные сети, это семейство разъемов предлагает надежную, проверенную на практике производительность.
Существуют два уровня производительности, соответствующих вашим требованиям к бюджету ссылок:
- Стандартная версия- типичные потери вставки ≤ 0,35 дБ, максимум ≤ 0,70 дБ
- Версия с низкими потерями- типичная потеря вставки ≤ 0,20 дБ, максимум ≤ 0,35 дБ
Полностью совместимая с IEC 61754-7 и EIA/TIA-604-5, серия поддерживает как одномодные (G652, G655, G657) и многомодные (OM1-OM5) волокна с конечными поверхностями PC или APC.
Ключевые особенности
- Прецизионно формованная швартовка MT- последовательная геометрия ядра для низких потерь и высокой повторяемости
- Высокоточные проводники- Точное выравнивание, даже после повторного спаривания
- Компактный дизайн- Поддерживает 4, 8, 12 или 24 волокна в одном корпусе соединителя
- Два уровня потерь- Стандартные и низкоубыточные версии для различных бюджетов на энергопотребление
- Широкая совместимость- Работа с волокнами SM (G652, G655, G657) и MM (OM1-OM5)
- Многообразные типы кабелей- мини круглый кабель (≤ 4,5 мм) или ленточный кабель (≤ 3,0 × 5,0 мм)
- Варианты на оболочку- ПВХ или LSZH, без галогенов для безопасности внутри помещений
- Соответствует требованиям отрасли- IEC 61754-7 и EIA/TIA-604-5
Заявления
| Сегмент рынка | Типичные случаи использования |
|---|---|
| Центры обработки данных | Высокая плотность переключения между верхними переключателями и слоями агрегации |
| Телекоммуникации | Центральная офисная магистраль, распределительные системы FTTx |
| Сети предприятий | Гигабитная сеть Ethernet, магистраль банкомата, кабельное оборудование |
| CATV и мультимедиа | Распределение видеосигнала, межконтактные соединения головного устройства |
| Промышленный | Прочные оптические соединения, переключатели межкадровых соединений |
| Интерфейс активного устройства | Модули O/E, передатчики, параллельные оптические соединения между картами ПК |
Технические спецификации
| Параметр | LC, SC, ST, FC (одноволоконные) | MPO/MTP (многоволокно) |
|---|---|---|
| Тип конечной поверхности | UPC / APC | ПК / APC |
| Тип волокна | SM (G652, G655, G657); MM (OM1-OM5) | То же самое. |
| Количество ядер | 8, 12, 24 | То же самое. |
| Диаметр кабеля | 0.9 / 2.0 / 3.0 мм | Мини раунд: ≤4,5 мм Лента: ≤ 3,0×5,0 мм |
| Потеря вставки | ≤ 0,3 дБ | Стандартный: Тип ≤0,35 / Макс ≤0,70 дБ Низкие потери: Тип ≤0,20 / Макс ≤0,35 дБ |
| Убытки от возврата (мин.) | UPC SM: 40 дБ СМ APC: 60 дБ UPC MM: 25 дБ |
SM APC: 60 дБ MM PC: 20 дБ |
| Пробная длина волны | SM: 1310/1550 нм ММ: 850/1300 нм |
То же самое. |
| Повторяемость | ≤ 0,1 дБ | То же самое. |
| Прочность | ≤0,2 дБ | То же самое. |
| Взаимозаменяемость | ≤0,2 дБ | То же самое. |
| Рабочая температура | -20°C до +70°C | То же самое. |
| Температура хранения | -40°C до +80°C | То же самое. |
| Материал внешней оболочки | ПВХ / LSZH | То же самое. |
| Радиус изгиба (статический/динамический) | 10D / 20D | То же самое. |
| Длина | Настраиваемый | То же самое. |
Примечание: все значения проверены на заводе. Колонка MPO/MTP имеет одинаковые оптические характеристики с колонкой одноволокна, где отмечено "То же".
Объяснение показателей производительности
| Уровень | Типичная ИЛ | Максимальная ИЛ | Лучшее для |
|---|---|---|---|
| Стандартный | ≤ 0,35 дБ | ≤ 0,70 дБ | Общие исправления, короткие связи, затраты на развертывание |
| Низкие потери | ≤ 0,20 дБ | ≤ 0,35 дБ | Высокомощные бюджетные связи, дальняя передача, приложения 40G/100G/400G |
Выбор кабеля и прокладки
| Тип кабеля | Размер | Материал оболочки | Типичное использование |
|---|---|---|---|
| Мини круглый кабель | ≤ 4,5 мм ОД | ПВХ или LSZH | Внутренние каналы, верхние поддоны для центров обработки данных |
| Кабель ленточный | ≤ 3,0×5,0 мм | ПВХ или LSZH | Высокая плотность прорыва, массовое слияние сцепления |
Настройка и обеспечение качества
- Размеры по заказу- Любая длина от 1 м до 100 м + доступна.

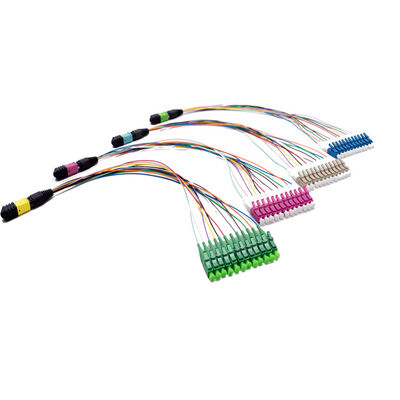

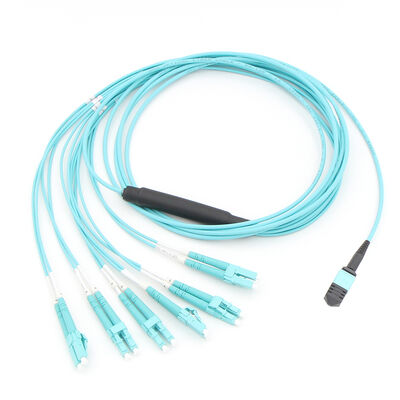

- Варианты соединителя- MPO/MTP может быть завершен с помощью LC, SC, ST, FC прорывов (проводниковых кабелей) по мере необходимости.
- 100% испытано- Каждая сборка проверяется на потерю вставки, потерю возврата и геометрию конечной стороны (интерферометр и микроскоп).
- Соответствует требованиям ROHS- Все материалы соответствуют экологическим стандартам.
- Маркировка- Последовательная нумерация портов, индивидуальные штрих-коды или цветовые кодированные сапоги по запросу.
Пример заказа
| Количество волокон | Уровень | Тип кабеля | Покрытие | Длина | Конечная сторона |
|---|---|---|---|---|---|
| 12 | Низкие потери | Мини раунд | LSZH | 5 м | АПК |
Код заказа:
(Свяжитесь с нами для получения полной таблицы кодов заказа.)
MPO-12-LL-MINI-LSZH-5M-APC(Свяжитесь с нами для получения полной таблицы кодов заказа.)
Почему выбрать серию MPO/MTP от Takfly?
- Доказанная надежность- Точная МТ штурвал и направляющие булавки обеспечивают последовательное выравнивание.
- Готовы к будущему- Поддерживает до 24 волокон, совместимых с оптикой 40G/100G/400G.
- Подходит для полевых работ- Легко чистить, прочный механизм зажимания.
- Глобальное соответствие- IEC, TIA, RoHS, REACH.
Часто задаваемые вопросы
Вопрос: Вы производитель?
О: Да, мы являемся производителем, поставщиком решений FTTH и решений для центра обработки данных в Шэньчжэне, Китай, основанным в 2000 году.
Вопрос: каков ваш MOQ?
A: MOQ может быть 1 шт, но цена не конкурентоспособна. Большее количество, цена будет более конкурентоспособной.
Вопрос: Вы можете процитировать цену FOB?
О: Да. Мы можем доставку по воздуху, DHL, TNT, UPC, FEDEX, и т.д. Для большого количества мы будем доставлять его по морю. Мы можем процитировать цену с грузом и время доставки для вас,После того, как вы сообщите нам подробные требования с количествомУ нас есть конкурентоспособные экспедиторы. Для получения дополнительных решений, пожалуйста, свяжитесь с нами.
Вопрос: Как ваше качество?
A: Наше производство соответствует стандарту IEC, европейскому стандарту. CE, ISO, RoHS, CPR и ANATEL сертифицированы. Все продукты проходят 100% испытания перед доставкой.
Вопрос: Сколько у вас времени?
A: Это зависит от количества и продуктов. Для волоконно-оптического патча кабеля, время выполнения может быть 2-3 рабочих дней в пределах 5000 шт. Мы храним обычные продукты на складе.Мы можем справиться с срочными заказами..
Вопрос: Какова ваша гарантия?
Ответ: зависит от разного продукта, у нас есть 1 год гарантии на пластырь кабеля с момента доставки, но только ответственны за не искусственные повреждения.Фрахт будет оплачиваться с вашей стороны.
Вопрос: Какая у вас упаковка?
A: Международный экспортный стандартный пакет. Если вам нужно напечатать свой логотип на упаковке, пожалуйста, сообщите нам, прежде чем мы цитируем.
В: Вы можете предложить OEM / ODM?
О: Да, мы можем. Все продукты принимают OEM / ODM. Мы можем подписать соглашение о конфиденциальности.
Вопрос: Можно образец?
Ответ: Это зависит от того, какие продукты, бесплатный образец предоставляется менее 10 USD. Фрахт будет оплачен покупателем до доставки.
Вопрос: Как я могу заказать?
А:
- Отправьте нам почту или запросы с названием продукта, спецификацией и количеством. Укажите адрес получения, если вам нужна цена FOB, CIF, CFR.
- Мы предложим нашу цитату с сроком выполнения.
- После подтверждения предложения, мы отправим пи-пи с нашим банковским счетом.
- Производство будет организовано после получения платежа.
- Убедитесь, что вы получили его, прежде чем мы его доставим.
- Номер отслеживания будет предоставлен после доставки.
Вопрос: Каков срок оплаты?
О: T / T, Western Union, Paypal, сразу. Для больших сумм, может быть 50% депозит заранее, 50% баланс оплачен до доставки.
