MPO MTP Высокая плотность многоволоконный патч-шнур 8/12/24 ядра, низкие потери, 500 циклов спаривания, IEC и TIA соответствие
Подробная информация о продукте:
| Место происхождения: | Шэньчжэнь, Китай |
| Фирменное наименование: | Takfly/OEM |
| Сертификация: | CE, ISO, RoHS, GS |
| Номер модели: | Гибкий провод MPO/MTP |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | US $9.88-US $19.88/ Pcs |
| Упаковывая детали: | PP кладут в мешки после этого в коробке |
| Время доставки: | день 3-7working |
| Условия оплаты: | Л/К, Т/Т, западное соединение, ПайПал |
| Поставка способности: | 50000 шт/месяц |
|
Подробная информация |
|||
| Основной: | Многоядерный | Разъем А: | СК |
|---|---|---|---|
| Разъем Б: | МПО/МТП | Оптоволоконный режим: | 50/125UM |
| Диаметр кабеля: | 0.9/2.0/3.0 | Польский тип: | ПК/APC |
| Возвратная потеря: | MM/PC:20dB/SM/APC:60dB | Вносимая потеря: | 0.35 дБ максимум (0.15 дБ типично) |
| Материал внешней оболочки: | ПВХ/LSZH | Радиус изгиба статический/динамический: | 10D/20D |
| Код HS: | 854470000 | Пол: | Мужчина/Женщина |
| Выделить: | MPO MTP патч кабель 24 ядра,Низкая потеря MPO MTP волоконно-волоконного кабеля,MPO MTP патч-кабель соответствует требованиям IEC |
||
Характер продукции

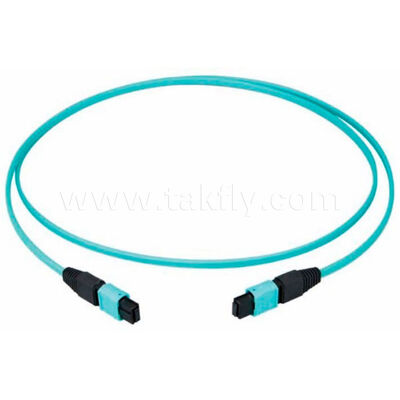

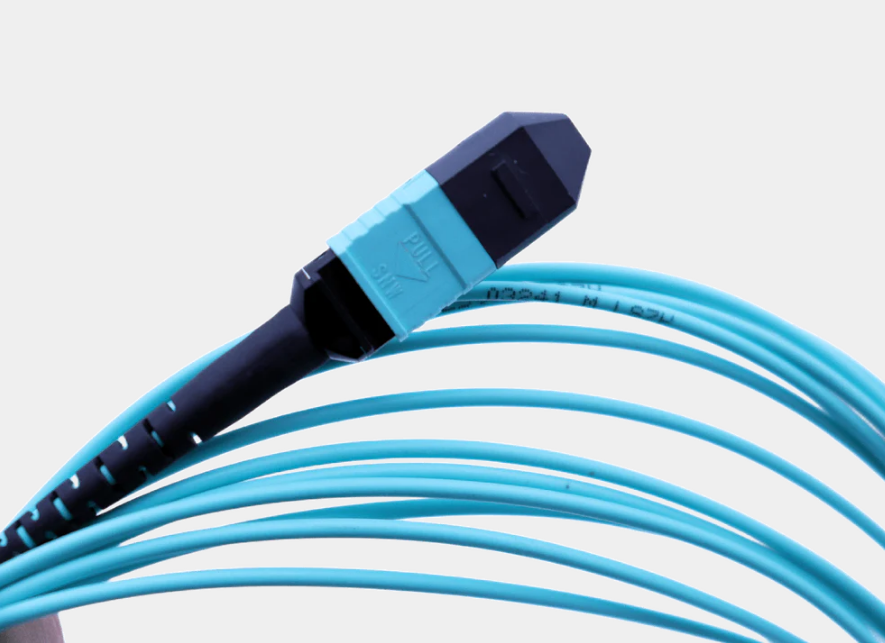

MPO MTP высокоплотный многоволоконный патч-шнур
8/12/24 Ядра, низкие потери, 500 циклов спаривания, IEC и TIA
Обзор продукции
Серия многоволоконных разъемов MPO/MTP предназначена для оптических взаимосвязей высокой плотности в центрах обработки данных, центральных телекоммуникационных офисах, головных устройствах CATV и промышленных средах.Складываемая с высокой точностью шнурка MT в сочетании с высокоточными руководящими булавами обеспечивает точное выравнивание до 24 волокон в одном интерфейсеВсе продукты соответствуют стандартам IEC 61754-7 и EIA/TIA-604-5 с 100% заводским испытанием.
Ключевые особенности
- Прецизно формованная МТ-ферруля для последовательной геометрии ядра
- Высокоточные штифты для надежного выравнивания после повторного спаривания
- Поддерживает 4, 8, 12 или 24 волокна в компактном формате
- Стандартные потери (≤ 0,35 дБ в типичном / ≤ 0,70 дБ в максимальном) и низкие потери (≤ 0,20 дБ в типичном / ≤ 0,35 дБ в максимальном)
- Совместима с однорежимными (G652, G655, G657) и многорежимными (OM1-OM5) волокнами
- Типы нескольких кабелей: мини круглые (≤ 4,5 мм OD) или ленточные (≤ 3,0 × 5,0 мм)
- Варианты куртки: ПВХ или LSZH (низкий уровень дыма, без галогена)
- Управление полярностью: типы A, B, C с цветовым кодированием и маркировкой
Улучшенные характеристики производительности
Механическая долговечность
- Циклы спаривания:≥ 500 (изменение потери вставки ≤ 0,2 дБ)
- Прочность на растяжение:≥ 50N для 2,0 мм кабеля (соединителя к кабелю)
- Вибрация и удар:Соответствует требованиям GR-1435-CORE для промышленного использования
Экологическая надежность
- Тепловой цикл влажности:-10°C до +65°C, 93% RH, 5 циклов → изменение IL ≤0,3dB
- Высокотемпературное старение:85°C в течение 168 часов → изменение ИЛ ≤ 0,3 дБ
- Хранение при низкой температуре:-40°C в течение 24 часов → изменение ИЛ ≤0,2 дБ
Поддержка управления полярностью
- Тип А (прямая):Ключевое положение параллельно положению волокна
- Тип B (обратно):Ключ в обратном направлении, положение волокна отражено
- Тип С (в паре):Соседние пары волокон обмениваются
- Ботинки с цветовым кодом и этикетки для легкой идентификации
Совместимость
Полностью совместим со всеми стандартными адаптерами MTP/MPO и портами оборудования (QSFP-DD, OSFP, SFP-DD и т.д.).
Технические спецификации
| Параметр | LC, SC, ST, FC (одноволоконные) | MPO/MTP (многоволокно) |
|---|---|---|
| Тип конечной поверхности | UPC / APC | ПК / APC |
| Тип волокна | SM (G652, G655, G657); MM (OM1-OM5) | То же самое. |
| Количество ядер | 8, 12, 24 | То же самое. |
| Диаметр кабеля | 0.9 / 2.0 / 3.0 мм | Мини раунд: ≤4,5 мм Лента: ≤ 3,0×5,0 мм |
| Потеря вставки (стандартный класс) | ≤ 0,3 дБ (одноволокно) | Тип ≤ 0,35 дБ / Макс ≤ 0,70 дБ |
| Потеря вставки (низкий уровень потери) | - Я... | Тип ≤0,20 дБ / Макс ≤0,35 дБ |
| Убытки от возврата (мин.) | UPC SM: 40dB; APC SM: 60dB; UPC MM: 25dB | SM APC: 60 дБ; MM PC: 20 дБ |
| Пробная длина волны | SM: 1310/1550 нм; MM: 850/1300 нм | То же самое. |
| Повторяемость | ≤ 0,1 дБ | То же самое. |
| Прочность | ≤0,2 дБ | То же самое. |
| Взаимозаменяемость | ≤0,2 дБ | То же самое. |
| Рабочая температура | -20°C ~ +70°C | То же самое. |
| Температура хранения | -40°C ~ +80°C | То же самое. |
| Материал внешней оболочки | ПВХ / LSZH | То же самое. |
| Радиус изгиба (статический/динамический) | 10D / 20D | То же самое. |
| Длина | Настраиваемый | Настраиваемый |
| Циклы спаривания | - Я... | ≥ 500 (ΔIL ≤ 0,2 дБ) |
| Прочность на растяжение (2,0 мм кабеля) | - Я... | ≥50N |
| Испытание влажной температуры | - Я... | ΔIL ≤ 0,3 дБ после 5 циклов |
| Высокотемпературное старение | - Я... | ΔIL ≤0,3dB после 168h @85°C |
Сценарии применения
Центр обработки данных - 40G/100G/400G ссылки
Пример:12-волоконный MPO патч кабель с низкими потерями, соединяющий QSFP-40G-SR4 с зоной патчинга.
Преимущества:Заменяет 4 двойные LC пары, экономит 75% места на кабельном подносе.
Преимущества:Заменяет 4 двойные LC пары, экономит 75% места на кабельном подносе.
Центральное управление телекоммуникаций - модернизация основной системы
Пример:24-волоконный MPO ленточный кабель, соединяющий подрешетки ODF с модулями MPO-LC.
Преимущества:Быстрое развертывание, готовы к 400G когерентной оптике.
Преимущества:Быстрое развертывание, готовы к 400G когерентной оптике.
Промышленная прочная взаимосвязь
Пример:Вибрационно устойчивый MPO прыжок, рабочая температура от -40°C до +85°C, прошел испытания на удар и вибрацию.
Преимущества:Устойчивость к соляным спреям и плесени в суровых условиях.
Преимущества:Устойчивость к соляным спреям и плесени в суровых условиях.
CATV Headend - многоканальное видеораспределение
Пример:1×12 MPO splitter питающий 12 оптических приемников.
Преимущества:Высокая плотность, уменьшает перегрузку кабелей.
Преимущества:Высокая плотность, уменьшает перегрузку кабелей.
Конкурентные преимущества
| Сравнение | Стандартный MPO | Эта серия MPO/MTP |
|---|---|---|
| Типичная потеря вставки | 00,5 дБ | 00,35 дБ (дн) / 0,20 дБ (низкая потеря) |
| Циклы спаривания | 200 | ≥ 500 |
| Максимальная рабочая температура | 70°C | 85°C (краткосрочный), 70°C (долгосрочный) |
| Управление полярностью | Необязательно | Полный тип A/B/C с цветовым кодированием |
| Данные испытаний на окружающую среду | Не уточняется | Уровень влажности тепла, тепловой цикл, вибрационные отчеты |
| Размеры по заказу | Ограниченный | Любая длина от 0,5 м до 200 м |
Заказ и настройка
| Вариант настройки | Выбор |
|---|---|
| Количество ядер | 8, 12, 24 |
| Степень потерь | Стандартные / низкие потери |
| Тип кабеля | Мини-кружок / ленточка |
| Внешняя оболочка | ПВХ / LSZH |
| Конечная сторона | ПК / APC |
| Полярность | Тип A / B / C |
| Пол соединителя | Мужчина (с булавками) / женщина (без булавки) |
| Длина | 0.5 м ~ 200 м |

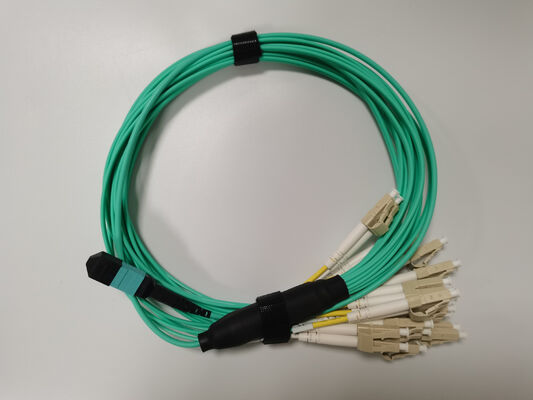

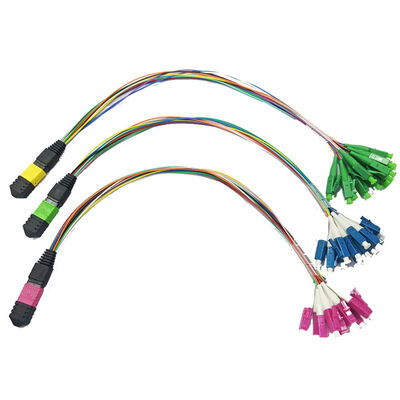

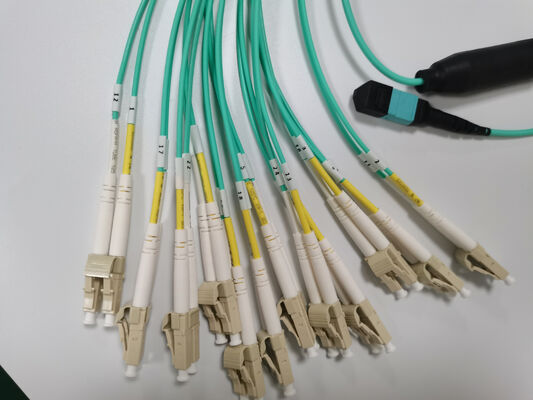

| Прорыв на выходе | Доступные кабели MPO на LC/SC |
Пример кода заказа:
MPO-12-LL-ROUND-LSZH-3M-APC-TYPE-MALEОбеспечение качества и сертификация

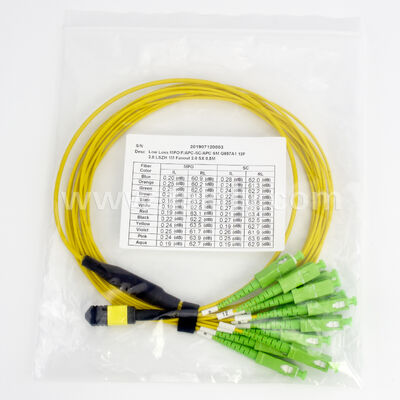

- 100% IL & RL проверены- Каждый пластырь сопровождается отчетом об испытаниях.
- 3D-интерферометрная проверка- радиус кривизны, высота волокна, смещение по стандартам IEC
- Соответствует требованиям RoHS и REACH
- UL в списке(для материалов LSZH)
Резюме продукта
Эта серия MPO/MTP многоволоконных пластырейных шнуров предлагает стандартные и низкоубыточные качества, повышенную механическую долговечность (≥500 циклов спаривания), доказанную экологическую стабильность (влажное тепло, старение при высоких температурах),и управление полной полярностью (тип A/B/C)Он идеально подходит для высокой плотности, высокой надежности волоконных соединений в центрах обработки данных, телекоммуникаций, CATV и промышленных приложениях.и пользовательские конфигурации доступны.
Часто задаваемые вопросы
Вопрос: Вы производитель?
О: Да, мы являемся производителем, поставщиком решений FTTH и решений для центра обработки данных в Шэньчжэне, Китай, основанным в 2000 году.
Вопрос: каков ваш MOQ?
A: MOQ может быть 1 шт, но цена не конкурентоспособна. Большее количество, цена будет более конкурентоспособной.
Вопрос: Вы можете процитировать цену FOB?
О: Да. Мы можем доставку по воздуху, DHL, TNT, UPC, FEDEX, и т.д. Для большого количества мы будем доставлять его по морю. Мы можем процитировать цену с грузом и время доставки для вас,После того, как вы сообщите нам подробные требования с количествомУ нас есть конкурентоспособные экспедиторы. Для получения дополнительных решений, пожалуйста, свяжитесь с нами.
Вопрос: Как ваше качество?
A: Наше производство соответствует стандарту IEC, европейскому стандарту. CE, ISO, RoHS, CPR и ANATEL сертифицированы. Все продукты проходят 100% испытания перед доставкой.
Вопрос: Сколько у вас времени?
A: Это зависит от количества и продуктов. Для волоконно-оптического патча кабеля, время выполнения может быть 2-3 рабочих дней в пределах 5000 шт. Мы храним обычные продукты на складе.Мы можем справиться с срочными заказами..
Вопрос: Какова ваша гарантия?
Ответ: зависит от разного продукта, у нас есть 1 год гарантии на пластырь кабеля с момента доставки, но только ответственны за не искусственные повреждения.Фрахт будет оплачиваться с вашей стороны.
Вопрос: Какая у вас упаковка?
A: Международный экспортный стандартный пакет. Если вам нужно напечатать свой логотип на упаковке, пожалуйста, сообщите нам, прежде чем мы цитируем.
В: Вы можете предложить OEM / ODM?
О: Да, мы можем. Все продукты принимают OEM / ODM. Мы можем подписать соглашение о конфиденциальности.
Вопрос: Можно образец?
Ответ: Это зависит от того, какие продукты, бесплатный образец предоставляется менее 10 USD. Фрахт будет оплачен покупателем до доставки.
Вопрос: Как я могу заказать?
А:
- Отправьте нам почту или запросы с названием продукта, спецификацией и количеством. Укажите адрес получения, если вам нужна цена FOB, CIF, CFR.
- Мы предложим нашу цитату с сроком выполнения.
- После подтверждения предложения, мы отправим пи-пи с нашим банковским счетом.
- Производство будет организовано после получения платежа.
- Убедитесь, что вы получили его, прежде чем мы его доставим.
- Номер отслеживания будет предоставлен после доставки.
Вопрос: Каков срок оплаты?
О: T / T, Western Union, Paypal, сразу. Для больших сумм, может быть 50% депозит заранее, 50% баланс оплачен до доставки.
