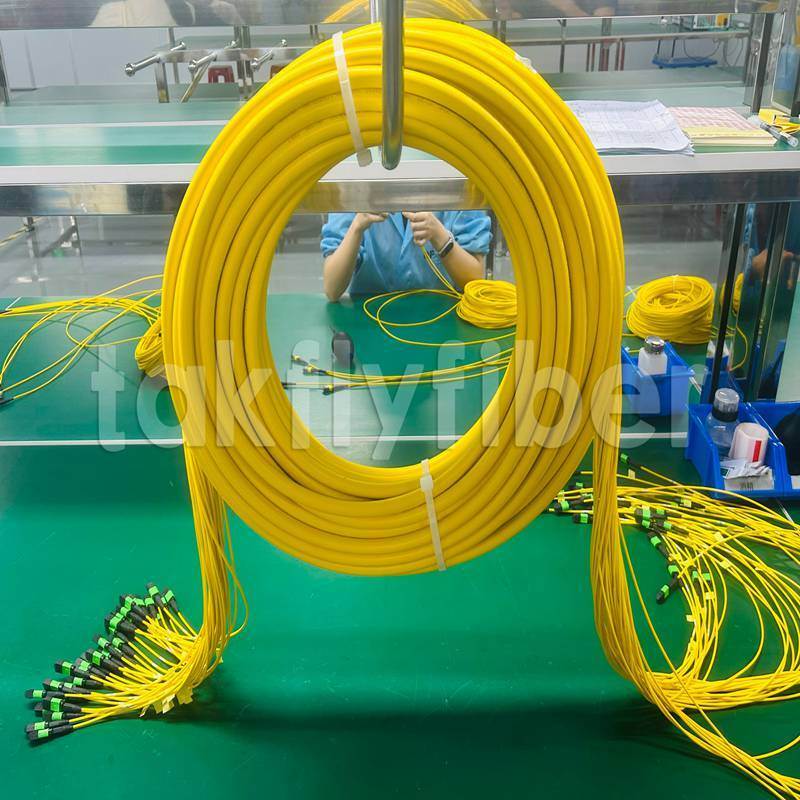

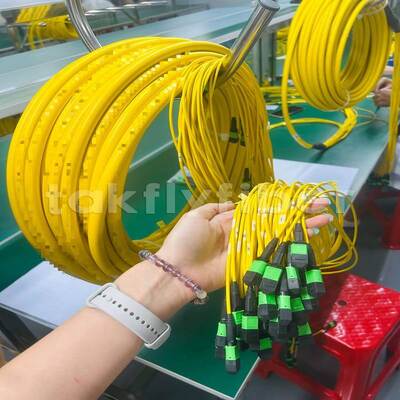

Takfly MPO/MTP Patch Cord 8/12/24 Ядра до 576 Ядер Низкая потеря 500 циклов спаривания Соответствует требованиям IEC & TIA
Подробная информация о продукте:
| Место происхождения: | Шэньчжэнь, Китай |
| Фирменное наименование: | Takfly/OEM |
| Сертификация: | CE, ISO, RoHS, GS |
| Номер модели: | Гибкий провод MPO/MTP |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | US $9.88-US $19.88/ Pcs |
| Упаковывая детали: | PP кладут в мешки после этого в коробке |
| Время доставки: | день 3-7working |
| Условия оплаты: | Л/К, Т/Т, западное соединение, ПайПал |
| Поставка способности: | 50000 шт/месяц |
|
Подробная информация |
|||
| Основной: | Многоядерный | Разъем А: | СК |
|---|---|---|---|
| Разъем Б: | МПО/МТП | Оптоволоконный режим: | 50/125UM |
| Диаметр кабеля: | 0.9/2.0/3.0 | Польский тип: | ПК/APC |
| Возвратная потеря: | MM/PC:20dB/SM/APC:60dB | Вносимая потеря: | 0.35 дБ максимум (0.15 дБ типично) |
| Материал внешней оболочки: | ПВХ/LSZH | Радиус изгиба статический/динамический: | 10D/20D |
| Код ТН ВЭД: | 854470000 | Пол: | Мужчина/Женщина |
| Выделить: | Низкая потеря MPO MTP пластыревого кабеля,500 циклов спаривания MPO MTP кабеля,MPO MTP оптическое волокно соответствует требованиям IEC |
||
Характер продукции
Takfly MPO/MTP высокоплотный многоволоконный патч-корд
8/12/24 жил до 576 жил | Низкие потери | 500 циклов соединения | Соответствие IEC и TIA
Обзор продукта
Серия многоволоконных разъемов MPO/MTP разработана для высокоплотных оптических соединений в центрах обработки данных, телекоммуникационных узлах, головных станциях кабельного телевидения и промышленных средах. Прецизионная оправка MT в сочетании с высокоточными направляющими штифтами обеспечивает точное выравнивание до 24 волокон в одном интерфейсе, с возможностью индивидуальной конфигурации до576 волокондля развертывания сверхмасштаба.
Takfly Communicationsпривноситболее 25 лет опыта ODM/OEM производствав эту серию. Мы располагаемпроизводственными площадями в 30 000 м²на базештаб-квартиры R&D площадью 6 000 м² в Шэньчжэнеивысокообъемного завода площадью 24 000 м² в Чжуншане, используя19 специализированных производственных линий MPOс ежемесячным объемом производства более200 000 единиц. Доступны два класса производительности — стандартный и с низкими потерями — для соответствия различным требованиям к бюджету канала. Вся продукция соответствует стандартам IEC 61754-7 и EIA/TIA-604-5, с100% заводским тестированиемперед поставкой.
Ключевые особенности
- Прецизионная оправка MT для стабильной геометрии сердечника
- Высокоточные направляющие штифты для надежного выравнивания после многократных соединений
- Поддержка4, 8, 12, 24 волоконв компактном форм-факторе; индивидуальные решения до576 волокон
- Стандартные потери: ≤0,35 дБ типичные / ≤0,70 дБ макс.
- Низкие потери: ≤0,20 дБ типичные / ≤0,35 дБ макс.
- Совместимость с одномодовыми (G.652, G.655, G.657) и многомодовыми (OM1~OM5) волокнами
- Несколько типов кабелей: мини-круглый (≤4,5 мм наружный диаметр) или ленточный (≤3,0×5,0 мм)
- Варианты оболочки: ПВХ или LSZH (низкое дымовыделение, без галогенов, сертифицировано CPR Bca/Cca/Dca)
- Управление полярностью: Тип A, B, C с цветовой кодировкой и маркировкой
- Доступны версии с разъемами типа «папа» (с штифтами) и «мама» (без штифтов)
Технические характеристики
Оптические параметры и параметры интерфейса
| Параметр | Спецификация |
|---|---|
| Тип разъема | MPO / MTP (папа с штифтами / мама без штифтов) |
| Торцевая поверхность | PC (MM) / APC (SM) |
| Тип волокна | SM: G.652, G.655, G.657; MM: OM1, OM2, OM3, OM4, OM5 |
| Количество жил | 4, 8, 12, 24 (индивидуально до 576 волокон) |
| Тип кабеля | Мини-круглый (≤4,5 мм наружный диаметр) / Плоская лента (≤3,0×5,0 мм) |
| Материал оболочки | ПВХ / LSZH (сертифицировано CPR Bca/Cca/Dca) |
| Длина | 0,5 м ~ 200 м (индивидуально) |
| Длина волны тестирования | SM: 1310/1550 нм; MM: 850/1300 нм |
| Вносимые потери (стандартный класс) | Типичные ≤0,35 дБ / Макс. ≤0,70 дБ |
| Вносимые потери (класс с низкими потерями) | Типичные ≤0,20 дБ / Макс. ≤0,35 дБ |
| Потери на отражение (SM APC) | ≥60 дБ |
| Потери на отражение (MM PC) | ≥20 дБ |
| Повторяемость | ≤0,1 дБ |
| Долговечность | ≤0,2 дБ |
| Взаимозаменяемость | ≤0,2 дБ |
| Радиус изгиба (статический / динамический) | 10D / 20D |
Экологическая и механическая надежность
Все патч-корды MPO/MTP проходят строгий экологический контроль для обеспечения долгосрочной стабильности в требовательных условиях эксплуатации:
- Циклы соединения: ≥500 (изменение вносимых потерь ≤0,2 дБ)
- Прочность на растяжение: ≥50 Н (для кабеля 2,0 мм, разъем к кабелю)
- Циклическое воздействие влажного тепла: -10°C до +65°C, 93% относительной влажности, 5 циклов -> ΔIL ≤0,3 дБ (IEC 61300-2-19)
- Старение при высокой температуре: 85°C в течение 168 часов -> ΔIL ≤0,3 дБ
- Хранение при низкой температуре: -40°C в течение 24 часов -> ΔIL ≤0,2 дБ
- Вибрация и удар: Соответствует требованиям GR-1435-CORE для промышленного применения
- Термическое циклирование: Соответствует IEC 61300-2-22
- Рабочая температура: -20°C ~ +70°C
- Температура хранения: -40°C ~ +80°C
Сценарии применения
| Применение | Пример | Преимущество |
|---|---|---|
| Центр обработки данных - каналы 40G/100G/400G | 12-жильный патч-корд MPO с низкими потерями, соединяющий QSFP-40G-SR4 с зоной коммутации | Заменяет 4 пары дуплексных LC, экономит 75% места в кабельном лотке |
| Центр обработки данных - межсоединение кластеров 800G/AI | 24-жильный или 576-жильный магистральный кабель MPO между магистральными коммутаторами и стойками GPU | Поддерживает оптику нового поколения 800G и кластеры обучения ИИ с ультранизким бюджетом потерь |
| Телекоммуникационный узел - модернизация магистрали | 24-жильный ленточный кабель MPO, соединяющий суб-стойки ODF с разветвительными модулями MPO-LC | Быстрое развертывание, готовность к когерентной оптике 400G |
| 5G фронтальная и средняя часть сети | 8-жильный джемпер MPO, соединяющий BBU/DU с AAU/RU через CPRI/eCPRI | Сокращает время установки на 60% по сравнению с индивидуальной сваркой волокон |
| Промышленность - надежное межсоединение | Виброустойчивый джемпер MPO, рабочая температура от -40°C до +85°C, прошел испытания на удар и вибрацию | Устойчивость к солевому туману и плесени для суровых условий эксплуатации |
| Головная станция CATV - распределение многоканального видео | 1×12 сплиттер MPO, подающий сигнал на 12 оптических приемников | Высокая плотность, уменьшает путаницу кабелей |
| Корпоративная ЛВС/СХД - кампусная магистраль | 24-жильный магистральный кабель MPO между главным распределительным щитом и коммутационными шкафами зданий | Масштабируемость на будущее для серверных соединений 10G/25G/40G |
Конкурентные преимущества
| Пункт сравнения | Стандартный MPO (средний по рынку) | Серия Takfly MPO/MTP |
|---|---|---|
| Масштаб производства | Ограниченная мощность | Всего 30 000 м² (6 000 м² штаб-квартира в Шэньчжэне + 24 000 м² завод в Чжуншане) |
| Производственные линии MPO | 3-5 линий, как правило | 19 специализированными линиями MPO |
| Ежемесячный объем производства | 20 000-50 000 шт. | 200 000+ шт./месяц |
| Максимальное количество волокон | 24-48 жил | До 576 жил |
| Типичные вносимые потери | 0,50 дБ | 0,35 дБ (стандартный) / 0,20 дБ (низкие потери) |
| Циклы соединения | 200 | ≥ 500 |
| Максимальная рабочая температура | 70°C | 85°C (кратковременно), 70°C (длительно) |
| Управление полярностью | Опционально / Ручное | Полный тип A/B/C с цветовой кодировкой |
| Данные экологических испытаний | Не указаны | Доступны отчеты по влажному теплу, термическому циклу, вибрации |
| Индивидуальная длина | Ограничено | Любая длина от 0,5 м до 200 м |
| Диаметр кабеля | Стандартный объем | Мини-круглый ≤4,5 мм / Ленточный ≤3,0×5,0 мм |
Заказ и индивидуальная настройка
Takfly предлагает полностью настраиваемые патч-корды MPO/MTP, соответствующие вашим точным требованиям проекта. Доступные опции включают:
- Количество жил: 4 / 8 / 12 / 24 волокна (индивидуально до 576 волокон)
- Класс потерь: Стандартный или с низкими потерями
- Тип кабеля: Мини-круглый или плоская лента
- Внешняя оболочка: ПВХ или LSZH (сертифицировано CPR Bca/Cca/Dca)
- Торцевая поверхность: PC (многомодовый) или APC (одномодовый)
- Полярность: Тип A (прямой), Тип B (обратный) или Тип C (попарный) с цветовыми колпачками
- Пол разъема: Папа (с направляющими штифтами) или Мама (без штифтов)
- Длина: Любая длина от 0,5 м до 200 м
- Разветвление (Fanout): Доступны разветвительные кабели MPO на LC/SC/FC по запросу
Пример кода заказа
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALE
│ │ │ │ │ │ │ │
│ │ │ │ │ │ │ └─ Пол: Папа (с штифтами)
│ │ │ │ │ │ └─ Полярность: Тип A
│ │ │ │ │ └─ Торцевая поверхность: APC
│ │ │ │ └─ Длина: 3 метра
│ │ │ └─ Оболочка: LSZH
│ │ └─ Тип кабеля: Круглый (мини)
│ └─ Класс потерь: Низкие потери
└─ Количество волокон: 12-жильный
Обеспечение качества и сертификация
- 100% тестирование IL и RL -- Каждый патч-корд поставляется с индивидуальным протоколом испытаний
- 3D интерферометрическая инспекция -- Радиус кривизны, высота волокна и смещение вершины в соответствии со стандартами IEC
- Производственные стандарты -- IEC, европейский стандарт, критерии качества изготовления IPC/WHMA-A-620
- Сертификаты -- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Прослеживаемость -- Уникальные серийные номера и записи пакетных испытаний для каждой поставки
Краткое описание продукта
Эта серия многоволоконных патч-кордов MPO/MTP предлагает стандартные и низкопотерьные классы, повышенную механическую прочность (≥500 циклов соединения), проверенную экологическую стабильность (влажное тепло, старение при высокой температуре, хранение при низкой температуре) и полное управление полярностью (Тип A/B/C). Произведенные наплощадях в 30 000 м²с19 специализированными линиями MPOи ежемесячной мощностью более200 000 единиц, Takfly обеспечивает масштабируемые, высоконадежные волоконные межсоединения для центров обработки данных, телекоммуникаций, 5G, кластеров ИИ, кабельного телевидения и промышленных применений. Все спецификации проходят заводские испытания, доступны индивидуальные конфигурации до576 волокон.
Часто задаваемые вопросы (FAQ)
В1: Вы прямой производитель или торговая компания?
О: Мыпрямой производитель и поставщик комплексных решенийсо штаб-квартирой в Шэньчжэне, Китай, основанный в2000 году. ЯвляясьНациональным высокотехнологичным предприятием, мы располагаемпроизводственными площадями в 30 000 м²на базештаб-квартиры R&D площадью 6 000 м² в Шэньчжэнеивысокообъемного производственного завода площадью 24 000 м² в Чжуншане. Наш отдел MPO/MTP имеет19 специализированных производственных линийс ежемесячной мощностью более200 000 единиц, поддерживая конфигурации до576 жил. Мы обслуживаем клиентов вболее чем 128 странах, включая партнеров уровня 1, таких какCorning, Amphenol, NVIDIA и Coherent.
В2: Каково ваше минимальное количество заказа (MOQ)?
О: MOQ может составлять1 штукадля оценки образцов и тестирования малых партий. Однако цены выгодно масштабируются с объемом — большие количества открывают конкурентные многоуровневые цены. Для проектов центров обработки данных, требующих тысяч единиц, мы предлагаем скидки на объем для проектов и выделенное управление учетными записями.
В3: Можете ли вы указать цены FOB, CIF или DDP?
О: Да. Мы предлагаем гибкие условия Incoterms, включая EXW, FOB Шэньчжэнь, CIF, CFR и DDP (для избранных регионов). Для срочных поставок мы отправляем авиаперевозкой (DHL, FedEx, TNT, UPS); для оптовых заказов мы координируем морские перевозки через конкурентоспособных экспедиторов. Укажите ваш пункт назначения, количество и предпочтительные условия, и мы предоставимкомплексное предложение с фрахтом и сроками поставкив течение 24 часов.
В4: Как вы гарантируете качество и стабильность продукции?
О: Наше производство соответствует стандартам IEC и европейским стандартам, сертифицировано CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR и ANATEL. Ключевые меры контроля качества включают:
- 100% тестирование вносимых потерь и потерь на отражениекаждого патч-корда
- 3D интерферометрическая инспекциядля геометрии торцевой поверхности разъема
- Экологический контрольсогласно серии IEC 61300-2 (влажное тепло, термическое циклирование, вибрация)
- Уникальные серийные номераи протоколы пакетных испытаний для полной прослеживаемости
В5: Каково ваше стандартное время выполнения заказа?
О: Время выполнения заказа зависит от количества и конфигурации:
- Стандартные продукты: 2-3 рабочих дня для до 5 000 шт. (в наличии на складе)
- Индивидуальные конфигурации: 3-9 рабочих дней в зависимости от типа кабеля, полярности и длины
- Срочные заказы: Мы поддерживаем складской запас популярных конфигураций и можем ускорить производство для критически важных по времени развертываний
В6: Какова ваша гарантийная политика?
О: Мы предоставляем1-летнюю гарантиюс даты поставки, охватывающую дефекты материалов и изготовления при нормальных условиях эксплуатации. При искусственном повреждении мы предлагаем бесплатные услуги по ремонту (клиент оплачивает обратную доставку). Расширенные гарантийные программы (2-3 года) доступны для корпоративных контрактов и контрактов центров обработки данных.
В7: Каков ваш стандарт упаковки?
О: Вся продукция поставляется вупаковке, соответствующей международным экспортным стандартамс антистатическими пакетами, защитными колпачками и прочными картонными коробками. Мы предлагаемOEM-упаковку, включая печать логотипа на заказ, фирменные этикетки, штрих-коды и конфигурации паллет. Пожалуйста, укажите требования к упаковке перед оформлением предложения.
В8: Можете ли вы предоставить услуги OEM/ODM?
О: Да. Все продукты принимают индивидуальную настройку OEM/ODM, включая цвета корпуса разъема, логотипы с лазерной маркировкой, цвета кабельной оболочки, индивидуальные протоколы испытаний и специализированные сборки. Мы можем подписатьСоглашение о конфиденциальности (MNDA)для защиты ваших разработок.
В9: Могу ли я запросить образцы перед размещением оптового заказа?
О: Да.Бесплатные образцыпредоставляются для продуктов стоимостью до 10 долларов США. Для образцов более высокой стоимости (например, MPO с низкими потерями, разветвительные кабели) мы взимаем производственную стоимость сполным зачетомв счет вашего последующего оптового заказа. Стоимость доставки образцов оплачивается покупателем, и доставка обычно осуществляется в течение1-3 рабочих дней.
В10: Как я могу разместить заказ?
О: Наш оптимизированный процесс:
- Запрос -- Отправьте электронное письмо с названием продукта, спецификацией и количеством. Укажите ваш адрес доставки для расчета цен с учетом доставки.
- Предложение -- Получите подробное предложение с указанием сроков поставки и условий в течение12-24 часов.
- Подтверждение -- Одобрите предложение; мы выставляемСчет-фактуру (PI).
- Оплата -- T/T, Western Union или PayPal. Для крупных заказов: 50% предоплата + 50% остаток перед отгрузкой.
- Производство -- Производство начинается с еженедельными обновлениями прогресса.
- Доставка -- Подтвердите получателя и способ доставки; номера отслеживания предоставляются в течение 24 часов после отправки.
- Послепродажное обслуживание -- Выделенная поддержка отслеживает установку и производительность.
В11: Какие условия оплаты вы принимаете?
О: Мы принимаемT/T, Western Union и PayPal. Для постоянных партнеров и крупных контрактов (более 50 000 долларов США) мы предлагаемоткрытый счет с отсрочкой платежа на 30 или 60 днейпри условии одобрения кредита. Валюты: USD, EUR, CNY.
В12: Предоставляете ли вы техническую поддержку и руководство по установке?
О: Да. Наша команда технической поддержки (английский, испанский, китайский) предоставляет:
- Консультации по проектированию волоконной инфраструктуры перед продажей
- Обучение управлению полярностью (Тип A/B/C)
- Лучшие практики установки для разъемов MPO/MTP
- Устранение неполадок после развертывания и анализ трассировки OTDR
- Поддержка на месте для крупных проектов центров обработки данных (по договоренности)
