Микроволоконный оптоволоконный кабель FTTH для помещений GJFH-2-24 | Для центров обработки данных и телекоммуникаций
Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | Микроволоконный оптоволоконный кабель FTTH для помещений GJFH-2-24 | Для центров обработки данных и |
Оплата и доставка Условия:
| Количество мин заказа: | Возможен торг |
|---|---|
| Цена: | negotiable denpend on QTY |
| Упаковывая детали: | Блистерная коробка+картонная коробка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Вестерн Юнион, Т/Т,/ПайПал |
| Поставка способности: | 1000 шт./День |
|
Подробная информация |
|||
| Название продукта: | Микроволоконный оптоволоконный кабель FTTH для помещений GJFH-2-24 | Для центров обработки данных и | SM-затухание: | Типичный 0,36/0,22 |
|---|---|---|---|
| Диаметр оболочки (мкм): | 125±1,0 | ММ затухание: | Типичный 3,0/1,0 |
| Оптическое волокно Количество волокон: | 1-24С | свободный цвет трубки: | Хроматографический |
| Материал оболочки: | ЛСЖ | Диаметр оболочки: | 3,0±0,1 мм |
| Диапазон температур: | -20℃-+60℃ | Гарантия: | 5 лет, пожизненное обслуживание |
| Марка волокна: | Corning, YOFC, OFS, Драка | ||
| Выделить: | Микрооптический волоконный кабель GJFH-2-24,Внутренние оптико-волоконные кабели GJFH,24-ядерный кабель из оптических волокон |
||
Характер продукции
FTTH Микрооптический кабель GJFH-2-24 | Для центров обработки данных и телекоммуникаций
Обзор микрооптического кабеля GJFH-2-24
Микрооптический кабель GJFH-2-24 разработан для высокопроизводительных внутренних оптических коммуникационных приложений с отличными механическими и экологическими характеристиками.
Применение микрооптического кабеля GJFH-2-24
- Оптический патч-корд или хвостовой оптоволоконный кабель
- Маршрутизация и коммутация для центров обработки данных и внутренних коммуникационных сетей
- Взаимосоединение приборов и коммуникационного оборудования
Характеристики микрооптического кабеля GJFH-2-24
- Оболочка волокна легко снимается
- Армирующий элемент из арамидной пряжи обеспечивает превосходную прочность на растяжение
- Многожильная конструкция с малым внешним диаметром
- Хорошие огнезащитные характеристики с низким индуцированным затуханием в рабочем диапазоне температур
Оптические параметры и свойства
Спецификации одномодового волокна
| Тип волокна | G652D (1310/1550 нм) | G657A1 (1310/1550 нм) | G657A2 (1310/1550 нм) | G657B3 (1310/1550 нм) |
|---|---|---|---|---|
| Типичное затухание (дБ) | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| Максимальное затухание (дБ) | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| Дисперсионная постоянная | ≤0.091 пс/км*нм² | ≤0.092 пс/км*нм² | ≤0.092 пс/км*нм² | ≤0.092 пс/км*нм² |
| Дисперсия (1285~1340 нм) | -3.5 - 3.5 пс/(нм*км) | -3.5 - 3.5 пс/(нм*км) | -3.5 - 3.5 пс/(нм*км) | -3.5 - 3.5 пс/(нм*км) |
| Диаметр поля моды (@1310 нм) | 9.1±0.4 µм | 8.8±0.4 µм | 8.8±0.4 µм | 8.8±0.4 µм |
| Длина волны отсечки кабеля | ≤1260 нм | ≤1260 нм | ≤1260 нм | ≤1260 нм |
| Минимальный радиус изгиба | 16 мм | 10 мм | 7.5 мм | 5.0 мм |
| Диаметр оболочки | 125±1.0 µм | 125±1.0 µм | 125±1.0 µм | 125±1.0 µм |
Спецификации многомодового волокна
| Тип волокна | 62.5/125 µм (850/1300 нм) | 50/125 µм (850/1300 нм) | BIOM2+ (850/1300 нм) | BIOM3 (850/1300 нм) | BIOM4 (850/1300 нм) | BIOM5 (850/953 нм/1300 нм) |
|---|---|---|---|---|---|---|
| Типичное затухание (дБ) | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| Максимальное затухание (дБ) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Полоса пропускания (МГц*км) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Эффективная модовая полоса пропускания | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Минимальный радиус изгиба | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Диаметр оболочки | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

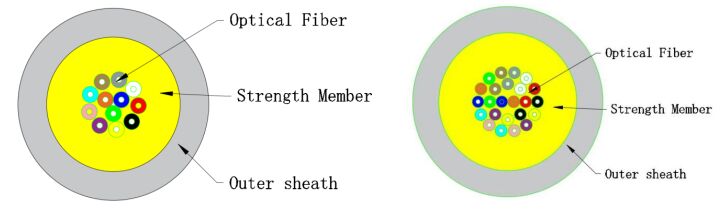

Структура микрооптического кабеля GJFH-2-24
| Оптическое волокно | Количество волокон: 1-24C Цвет: Хроматический |
| Оболочка | Материал: LSZH |
| Элемент прочности | Арамидная пряжа |
| Цвет | В зависимости от требований заказчика или типа волокна |
| Диаметр | 3.0±0.1 мм |
Механические и экологические характеристики
| Прочность на растяжение | Кратковременная: 150 Н Долговременная: 50 Н |
| Сопротивление раздавливанию | Кратковременное: 500 Н/100 мм Долговременное: 100 Н/100 мм |
| Диапазон температур | -20°C до +60°C |
| Радиус изгиба | Динамический: ≥20D Статический: ≥10D |
Упаковка и доставка
- Упаковка: Деревянные барабаны с защитой. По запросу клиента или нашей компании.
- Длина поставки: Стандартная длина на катушке: 0.5-2.0 км или по запросу клиента.
Маркировка кабеля
- Маркировка кабеля каждые метр струйной печатью
- Год производства
- Тип кабеля
- Количество волокон
- Длина кабеля
- И т.д.
- По запросу клиента или нашей компании
Изображения микрооптического кабеля GJFH-2-24
Почему выбирают TAKFLY?
- Более 26 лет опыта производства оптоволоконной продукции
- Более 450 сборщиков с опытом работы от 3 лет
- Более 10 инженеров R&D, занимающихся инновациями
- 16 импортных из Германии машин для литья под давлением и производственных линий
- Более 30 испытательных машин, включая OTDR, 3D, VFL, IL&RL
- Комплексное испытательное оборудование: испытатели прочности на растяжение, испытатели сопротивления раздавливанию, испытатели мощности, оптические детекторы
- Принимается брендинг OEM
- Участие в международных выставках: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Контроль качества
- Выборочная проверка сырья перед производством
- Полная проверка после каждого отдельного процесса
- Комплексные проверки полуготовой продукции
- Полная проверка готовой продукции перед упаковкой
- Выборочные проверки перед отгрузкой
Информация о доставке
- Образцы: 1-3 рабочих дня
- Заказы на массовое производство: 3-7 рабочих дней
- Упаковка: Пластиковые пакеты, картонные коробки и поддоны по запросу
Часто задаваемые вопросы
В1: Как получить ваш каталог и прайс-лист?
Пожалуйста, предоставьте свой адрес электронной почты или контактную информацию через наш веб-сайт, чтобы получить наш каталог и прайс-лист.
В2: Могу ли я договориться о ценах?
Да, мы можем рассмотреть скидки на несколько контейнерных партий смешанных товаров.
В3: Сколько будет стоить доставка?
Стоимость доставки зависит от размера вашей партии и способа доставки. Мы предоставим расценки по запросу.
В4: Могу ли я вас посетить?
Конечно! Наша фабрика находится в Шэньчжэне, Китай. Пожалуйста, свяжитесь с нами, чтобы назначить встречу.
В5: Что делать, если возникнет проблема с качеством при получении товара?
Если вы обнаружите проблемы с качеством при распаковке, пожалуйста, сделайте фотографии для нашей справки. Наш отдел контроля качества проведет расследование и предложит лучшие решения, а также внедрит улучшения качества для будущего производства.
В6: Каковы ваши условия упаковки?
Обычно мы упаковываем товары в блистерные коробки и картонные коробки, но можем удовлетворить индивидуальные запросы клиентов на упаковку.
В7: Каковы ваши условия оплаты?
T/T 30% в качестве депозита и 70% баланс перед доставкой. Мы предоставляем фотографии продуктов и упаковки перед окончательной оплатой.
В8: Каковы ваши условия доставки?
EXW, FOB, CFR, CIF, DDU
В9: Как насчет времени доставки?
Обычно 5-7 рабочих дней после получения авансового платежа. Конкретное время доставки зависит от наименований и количества заказа.
В10: Можете ли вы производить по образцам?
Да, мы можем изготовить продукцию на основе ваших образцов или технических чертежей.
