Внешний оптико-волоконный кабель OPGW
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Takfly |
| Сертификация: | CE,ROHS,FCC,ISO9001,ISO141000 |
| Номер модели: | OPGW |
Оплата и доставка Условия:
| Количество мин заказа: | 2000M |
|---|---|
| Цена: | USD 500~USD 2000 |

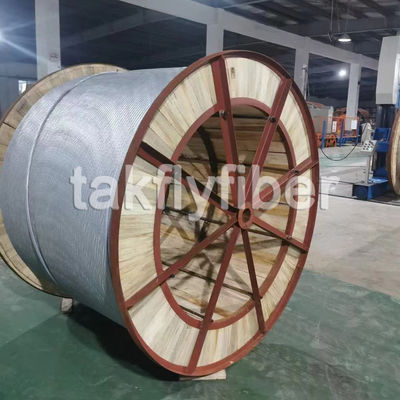

| Упаковывая детали: | Барабанчик |
| Время доставки: | 5~8 рабочих дней |
| Условия оплаты: | L/C, D/A, D/P, T/T |
| Поставка способности: | 1000KM/Month |
|
Подробная информация |
|||
| Количество клетчатки: | 8/4/12/16/24/36/48 | Тип волокна: | G652D, G655 |
|---|---|---|---|

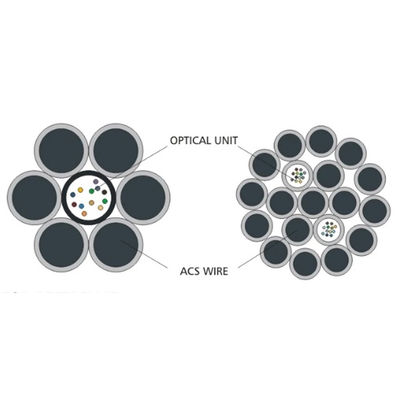

| Структура: | Центральный или многожильный | Название продукта: | 4-48 волокон OPGW для наружного применения волоконно-оптический кабель |
| Упаковка: | Железный барабан | Длина: | 2-6 км/барабан |
| Выделить: | заземленный кабель 12C G655 оптически,Заземленный кабель OPGW оптически,Кабель оптического волокна 48 Hilos |
||
Характер продукции
Описание:
Кабель OPGW - это сокращенная форма Optical Fiber Composite Overhead Ground Wire (Оптический волоконно-композитный грозозащитный трос). Кабель OPGW подходит для установки на новых линиях электропередач с двойной функцией грозозащитного троса и связи. Особенно для установки на линиях электропередач нормального и сверхвысокого напряжения. Кабель OPGW может заменить обычный грозозащитный трос старой линии электропередач с увеличением функции волоконно-оптической связи. Кабель OPGW проводит ток короткого замыкания и обеспечивает молниезащиту.
Оптический кабель OPGW называется Оптический волоконно-композитный грозозащитный трос, представляет собой воздушный грозозащитный трос, содержащий оптические волокна. Оптическое волокно помещается в грозозащитный трос воздушной линии электропередачи высокого напряжения для формирования сети оптической волоконной связи на линии электропередачи. Он в основном используется для линий связи 500 кВ, 220 кВ, 110 кВ и для новых систем воздушных линий электропередачи высокого напряжения. Количество жил составляет 4-48, и существуют типы с алюминиевой трубкой, алюминиевой рамой и (нержавеющей) стальной трубкой.
Особенности:
(1) OPGW использует конструкцию из нержавеющей стали с рыхлой трубкой, повышая ее надежность и устойчивость к температуре.
(2) OPGW соответствует требованиям применения больших волоконных линий.
(3) OPGW специально применяется для системы оптической связи при установке линии электропередачи.
(4) Проектирование проекта (расчет провисания-натяжения, тока короткого замыкания, расчет арматуры ADSS)
Применение:
>> Кабель OPGW в основном используется на линиях 500 кВ, 220 кВ и 110 кВ, ограниченных отключением электроэнергии, безопасностью и другими элементами, в основном используется на новых линиях. Его применение: высокое напряжение свыше 110 кВ, с большим пролетом (обычно более 250 м);
>> Простота обслуживания, простота пролета линии, его механические свойства могут соответствовать большому пролету линии;
>> Внешний OPGW - металлическая броня, не оказывающая влияния на коррозию и деградацию под высоким давлением;
>> Для строительства OPGW необходимо отключить электроэнергию, что приводит к большим потерям, поэтому OPGW необходимо использовать при строительстве высоковольтной линии свыше 110 кВ;
>> Для показателя производительности OPGW, чем больше ток короткого замыкания, тем больше требуется хороший проводник для металлической брони и уменьшения прочности на растяжение, в то время как, если прочность на растяжение определена, для увеличения способности тока короткого замыкания, единственный способ - увеличить площадь поперечного сечения металла, что приводит к увеличению диаметра и веса кабеля, так что безопасность является вопросом прочности столба линии.
Параметры:
| Модель № | сечение | Номинальное разрывное усилие (кН) |
Диаметр кабеля (мм) |
Вес (кг/км) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
