ADSS-100M полностью диэлектрический самоподдерживающийся воздушный волоконно-оптический кабель 4/6/12/24/48/96 Волокна, 100 м протяженности, самоподдерживающаяся воздушная установка
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | DX-Armored-T1771 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$0.01 ~ US$1200/PC |
| Упаковывая детали: | коробка + коробка + картон |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | LC,D/A,D/P,T/T,Western Union,MoneyGram |
|
Подробная информация |
|||
| Радиус изгиба: | 20D/15D | Установка: | Антенна |
|---|---|---|---|
| ножны: | ЛСЖ | Коннектора: | SC/PC в SC/PC |
| Диаметр: | 8.5~16 мм | Тип кабеля: | Одномодовый |
| Рабочая температура: | от -40°С до +70°С | Допустил прочность на растяжение: | 100n <1000n |
| Длина: | 2000 м на рулон или на заказ | Количество волокна: | 2 ядра/4 ядра |
| Транспортный пакет: | Деревянный барабан | Упаковка: | деревянная дурма |
| Куртка: | ПВХ | Способ установки: | Крытый/Открытый |
| Тип разъема: | ЛК/СКП | Количество клетчатки: | 12 |
| Изделие для пиджака: | ЧП | Основной: | 12, необязательно |
| Гарантийный срок: | 20 лет | Устойчивость к раздавливам: | ≥ 1000N/100 мм |
| Кабельная конструкция: | Тип дуга с узким буфером | Код продукта: | GJYXCH-1B |
| Материал внешней оболочки: | MDPE | Предел прочности: | ≥100N |
| Максимальная прочность на растяжение: | 1000N | Модель: | SC/APC~SC/APC |
| Вносимая потеря: | 0,2DB | Внешний диаметр: | 4.5 мм или по запросу клиента |
| внешний материал: | Металлические провода | Стандартный: | IEC60794 |
| Участник силы: | OEM | Номер волокна: | 12 ядер |
| Год производства: | 2010 год | Цвет внешней оболочки: | Черный, серый, белый |
| Тест длины волны: | 1310nm ~ 1550nm | Модель кабеля: | GJPFJV |
| Вибрация: | ≤0,2 дБ | Упаковка: | Деревянный Ram |
| Армирование: | Железо или КФРП или ФРП | Внешняя оболочка: | ЧП |
| Ядро волокна: | 2 ~ 144 ядра | Скорость передачи данных: | 4*10G |
| Опции волокна: | G652D,G657A,Om1,Om2,Om3,Om4 | Номинальный вес: | 83 |
| Критическая длина волны кабеля: | λcc≤1260um | Установите путь: | Пыль/сразу похороненная установка |
| Трубка: | Конструкция свободных труб | Материал: | PE/LSZH |
| Порт: | Нинбо | Цвет: | Желтый или индивидуальный |
| Материал куртки: | ПВХ | Количество ядер: | на вашей просьбе |
| Перевозки: | TNT, DHL, UPS, FEDEX или EMS | Крытый или открытый: | Крытый |
| Размер барабана: | 300х300х300 | Длина волокна: | 1 м или индивидуально |
| Оптоволоконный режим: | Одномодный G652D G657A | Ключевые слова: | Кабель ADSS |
| Сеть: | 4g, 3G | OEM: | Добро пожаловать |
| Номер проводника: | ≥ 10 | ||
| Выделить: | Кабель оптоволоконный ADSS 4-96 волокон,самоподдерживающийся воздушный волоконный кабель протяженностью 100 м,Аэроустановка с полностью диэлектрическими волоконно-оптическими кабелями |
||
Характер продукции
ADSS-100M Полностьюдиэлектрический самонесущий воздушный оптоволоконный кабель
Обзор продукта
ADSS (цельнодиэлектрический самонесущий кабель) — это неметаллический воздушный кабель, предназначенный для прямой прокладки между опорами или опорами без использования стального несущего провода. Эта серия поддерживает пролеты длиной 100 метров и доступна с количеством волокон 4, 6, 12, 24, 48 или 96. Благодаря многожильной конструкции со свободной трубкой, полностью диэлектрическими материалами и отсутствием металлических компонентов, он идеально подходит для высоковольтных линий электропередачи и воздушных линий связи.
Характеристики оптического волокна (G.652D)
| Категория | Предметы | Единица | До подключения кабеля | После подключения кабеля |
|---|---|---|---|---|
| Оптические характеристики | Затухание на длине волны 1310 нм | дБ/км | ≤ 0,34 | ≤ 0,38 |
| Затухание при 1550 нм | дБ/км | ≤ 0,21 | ≤ 0,28 | |
| Длина волны нулевой дисперсии | нм | 1300~1324 | ||
| Нулевой наклон дисперсии | пс/(нм²*км) | ≤ 0,092 | ||
| Длина волны отсечки кабеля λcc | нм | ≤ 1260 | ||
| Коэффициент дисперсии 1550 нм | пс/(нм*км) | ≤ 18 | ||
| Коэффициент дисперсии 1625 нм | пс/(нм*км) | ≤ 22 | ||
| PMD Максимальное отдельное волокно | пс/√км | ≤ 0,1 | ||
| Геометрические характеристики | Диаметр модового поля (MFD) на длине волны 1310 нм | мкм | 8,7~9,5 | |
| Диаметр модового поля (MFD) на длине волны 1550 нм | мкм | 9,8~10,8 | ||
| Групповой показатель преломления при 1310 нм | / | 1,466 | ||
| Групповой показатель преломления при 1550 нм | / | 1,467 | ||
| Диаметр оболочки | мкм | 125 ± 0,7 | ||
| Диаметр покрытия | мкм | 235-250 | ||
| Ошибка концентричности ядра/оболочки | мкм | ≤ 0,6 | ||

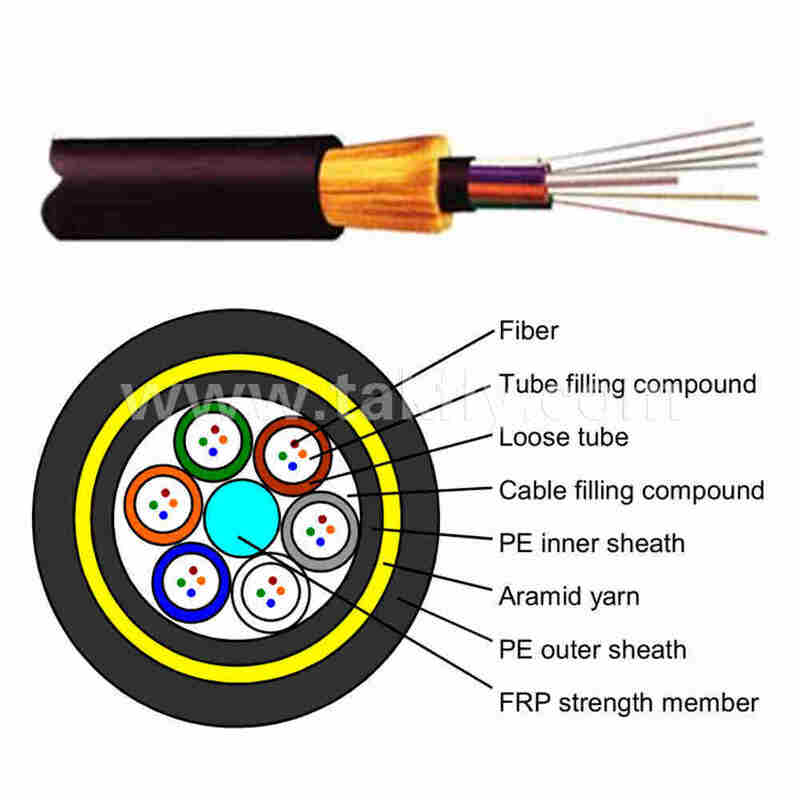

Конструкция кабеля и эксплуатационные параметры
| Предметы | Описания |
|---|---|
| Категория оптического волокна | G652D |
| Количество волокон | 24 | 48 | 96 |
| Структура | 1+6 | 1+8 |
| Материал КСМ | стеклопластик |
| Свободный материал трубки | ПБТ |
| Водоблокирующий материал | Водоблокирующие нити и ленты |
| Член периферийной силы | Арамидные нити |
| Материал внешней оболочки | МДПЭ (черный) |
| Диаметр кабеля (мм) | 9,5 | 10,0 | 11,8 |
| Вес (кг/км) | 70 | 75 | 110 |
| Максимально допустимое растяжение (Н) | 2700 |
| Пролет (м) | 100 |
| Рабочая температура | от -40℃ до +70℃ |
Характеристики упаковки и барабана
- Длина упаковки: 2,0 ~ 4,0 км на барабан.
- Тип барабана: Деревянный композитный барабан, экспортного типа.
- Фумигация: отчет и печать предоставляются при необходимости.
Маркировка кабеля
На внешнюю оболочку наносится струйная печать на каждом метре с указанием года выпуска, типа кабеля, количества волокон и маркировки длины. Возможна индивидуальная маркировка в соответствии с требованиями заказчика.
Приложения
- Воздушная связь на линиях электропередачи высокого напряжения (10кВ ~ 220кВ)
- Автоматизация энергосистемы частных сетей
- Магистраль городской сети и каналы доступа
- Длиннопролетные сооружения через реки или долины.
- Широкополосный доступ в сельских и горных районах
Соответствие стандартам
- ДЛ/Т 788-2016 (Электроэнергетика)
- YD/T 980-2002 (Телекоммуникационная отрасль)
- МЭК 60794-4
- ИЭЭЭ 1222
- Телкордия ГР-20
Информация для заказа
| Модель | Количество волокон | Охватывать | Материал оболочки | Типичное применение |
|---|---|---|---|---|
| АДСС-100М-4Х | 4 | 100 м | MDPE | Низковольтные линии/распределение |
| АДСС-100М-6Х | 6 | 100 м | MDPE | Низковольтные линии/распределение |
| АДСС-100М-12Х | 12 | 100 м | MDPE | Линии среднего напряжения |
| АДСС-100М-24Х | 24 | 100 м | MDPE | Высоковольтные линии |
| АДСС-100М-48Х | 48 | 100 м | MDPE | Высоковольтные/СВН линии |
| АДСС-100М-96Х | 96 | 100 м | MDPE | Магистральные коммуникации |
Для количества волокон 4/6/12 при заказе укажите цветовой код волокна и конфигурацию свободной трубки. Фабрика разработает соответствующий дизайн.
