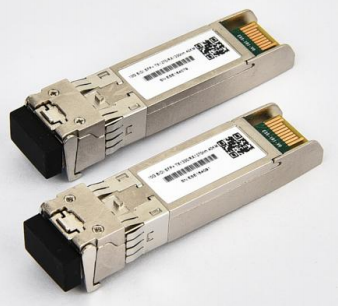

TK-B23(32)92-3LCD10 Двунаправленный трансивер SFP+, 10 Гбит/с, радиус действия 10 км, Tx1270/1330 нм / Rx1330/1270 нм
Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | TK-B23(32) 92-3LCD10 |
Оплата и доставка Условия:
| Количество мин заказа: | Возможен торг |
|---|---|
| Цена: | negotiable denpend on QTY |
| Упаковывая детали: | Блистерная коробка+картонная коробка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Western Union, T/T, MoneyGram/Paypal |
| Поставка способности: | 1000 шт./День |
|
Подробная информация |
|||
| Название продукта: | TK-B23(32)92-3LCD10 Двунаправленный трансивер SFP+, 10 Гбит/с, радиус действия 10 км, Tx1270/1330 нм | Напряжение питания: | 3,14-3,46 В |
|---|---|---|---|
| Ток потребления: | 300 мА | Входной дифференциальный импеданс: | 100 Ω |
| Несимметричный вход данных: | 180–700 мА | Дифференциал размаха ввода данных: | 400-1800 мВ |
| Время подтверждения отключения передачи: | 10 мы | Дифференциальный размах вывода данных: | 300–850 мА |
| Рабочий корпус температура: | 0 к +70°C | Гарантия: | 1 год, пожизненное обслуживание |
| Оптоволоконная марка: | Корнинг, YOFC, OFS, Дракка | ||
| Выделить: | 10Gbps SFP+ приемопередатчик 10km охват,Двунаправленный приемник Tx1270/1330nm,Оптический модуль SFP+ с гарантией |
||
Характер продукции
TK-B23 ((32) 92-3LCD10 10Gbps SFP+ Би-Дирекционный передатчик TK-B23 ((32) 92-3LCD10 10Gbps SFP+ Би-Дирекционный передатчик 10km Reach
Tx1270/1330nm / Rx1330/1270 nm
Обзор продукции
Модуль однорежимного приемника серии TK-B23(32)92-3LCD10 представляет собой небольшой форм-фактор, подключаемый модуль, предназначенный для дуплексной оптической передачи данных, включая 10GBASE-LR/LW, как определено IEEE 802.3ae.С 20-контактным разъемом SFP+, это позволяет использовать горячую розетку для бесшовной интеграции.
Этот модуль предназначен для работы с однорежимным волокном с номинальной длиной волны 1270 нм или 1330 нм.Секция передатчика использует многократный квантовый лазер DFB, который соответствует стандартам безопасности лазера класса 1 по IEC-60825..
Секция приемника включает в себя интегрированный предварительный усилитель детектора InGaAs (IDP), установленный в оптическом заголовке, в паре с ограничивающим после усилителем IC для оптимальной производительности.
Заявления
- 10GBASE-LR на скорости 10,3125Gbps
- 10GBASE-LW на скорости 9,953 Гбит/с
- Другие оптические связи
Ключевые особенности
- Поддерживает скорость передачи данных от 9,95 до 10,3 Гбит/с
- Симплексный LC-коннектор двунаправленный SFP+ оптический приемопередатчик
- Единое питание 3.3В
- До 10 км по SMF 9/125um
- A:1270nm DFB Лазерный передатчик, 1330nm приемник
- B:1330nm DFB Лазерный передатчик, 1270nm приемник
- Соответствует IEEE 802.3ae 10GBASE-LR и 10GBASE-LW
- Соответствует SFP+ MSA SFF-8431
- Цифровая диагностика соответствует SFF-8472
- Соответствует требованиям RoHS и свободен от свинца
- Температура работы: стандартная: 0 ~ 70 °C
Стандарты соответствия
- Соответствие SFP+ MSA
- Соответствует SFF-8472 реверсионный 9.5
- Соответствует требованиям IEEE802.3-2005
- Соответствует требованиям Telcordia GR-468-CORE
- Соответствует требованиям FCC 47 CFR Часть 15, класс B
- FDA 21 CFR 1040.10 и 1040.11Соответствует требованиям класса 1
- Соответствует требованиям RoHS
Технические спецификации
Технические примечания
- Подключается непосредственно к пинам ввода данных TX.
- Или открытая схема
- В 100 Омм дифференциальная конечная.
- 20 - 80%.
- Потеря сигнала - LVTTL. Логика 0 указывает на нормальную работу; логика 1 указывает на отсутствие обнаруженного сигнала.
- Чувствительность приемника соответствует синусоидной модуляции питания от 20 Гц до 1,5 МГц до указанного значения, применяемого через рекомендуемую сеть фильтрации питания.
Изображения продукции
Почему выбрать TAKFLY
- 25+ лет опыта производства волоконно-оптических изделий
- 450+ сборщиков с 3+ лет опыта
- Инженеры по НИОКР, посвященные инновациям
- 16 Импортируемые из Германии инжекционные машины и производственные линии
- 30+ испытательных машин, включая испытательные приборы OTDR, 3D, VFL, IL&RL
- Комплексное оборудование для испытаний: тесты на прочность натяжения, тесты на сопротивление раздавлению, тесты на счетчики мощности, световые контролеры
- Принято OEM брендинг
- Участие в международной выставке: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Контроль качества
- Проверка сырья перед производством
- Полный осмотр после каждого отдельного процесса
- Всеобъемлющая проверка полуфабрикатов
- Полный осмотр готовой продукции перед упаковкой
- Проверки на месте перед отправкой
Информация о доставке
- Образцы: 1-3 рабочих дня
- Заказы на массовое производство: 3-7 рабочих дней
- Упаковка: пластиковые пакеты, картоны и поддоны
Часто задаваемые вопросы
Q1: Как я могу получить ваш каталог и ценовой список?
Пожалуйста, предоставьте свою электронную почту или контактную информацию через наш веб-сайт, чтобы получить наш каталог и ценовой список.
Вопрос 2: Могу ли я договориться о ценах?
Да, мы можем рассматривать скидки для нескольких контейнерных грузов смешанных товаров.
Вопрос 3: Сколько будет стоить доставка?
Расходы на доставку зависят от размера груза и способа доставки.
Вопрос 4: Могу ли я навестить вас?
Конечно! Наша фабрика находится в Шэньчжэне, Китай. Пожалуйста, свяжитесь с нами, чтобы записаться на прием.
Q5: Что делать, если есть проблема качества, когда мы получаем товары?
Если вы столкнетесь с проблемами качества при распаковке, пожалуйста, сделайте фотографии для нашей справки.Вместе с реализацией улучшений качества для будущего производства.
Q6: Каковы ваши условия упаковки?
Обычно мы упаковываем товары в пузырьковые коробки и картонные коробки, но можем принять запросы клиентов на индивидуальную упаковку.
Q7: Каковы ваши условия оплаты?
T/T 30% в качестве депозита, и 70% баланс перед доставкой. Мы предоставляем фотографии продуктов и упаковки до окончательной оплаты.
Вопрос 8: Каковы ваши условия доставки?
EXW, FOB, CFR, CIF, DDU
Вопрос 9: Как насчет вашего срока доставки?
Обычно 5-7 рабочих дней после получения авансового платежа.
Q10: Вы можете производить по образцам?
Да, мы можем изготовить продукцию на основе ваших образцов или технических чертежей.
