Новый дизайн высокой плотности MPO пластырь панель и стойка установки небольшого размера, легкого веса, устойчивых к ударам
Подробная информация о продукте:
| Place of Origin: | Guangdong, SHENZHEN |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
Оплата и доставка Условия:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Цена: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Подробная информация |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| Выделить: | Планшет MPO с установкой на стойке,Планшеты с высокой плотностью MPO,Легкая панель MPO |
||
Характер продукции
Описание:

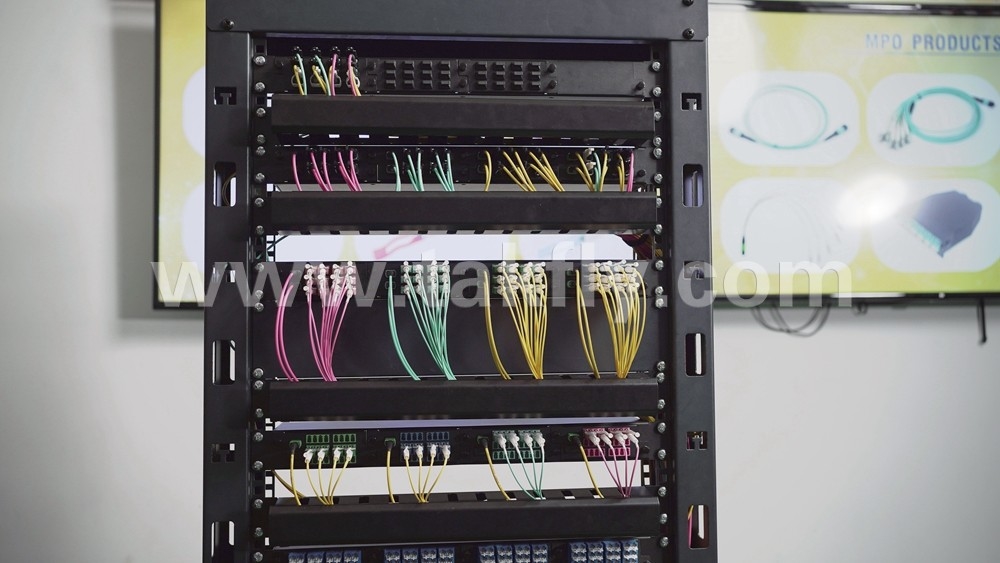

1U-19дюймMPO/MTPПанель с высокой плотностью, устанавливаемая на стойкепредназначен для больших помещений центра обработки данных: приложение MDF, область проводки IDF, оптоволоконное соединение, управление подразделением распределения волокон,и другие высокоплотные интегрированные оптоволоконные средыОн устанавливается в 19 дюймовых стойках и шкафах.

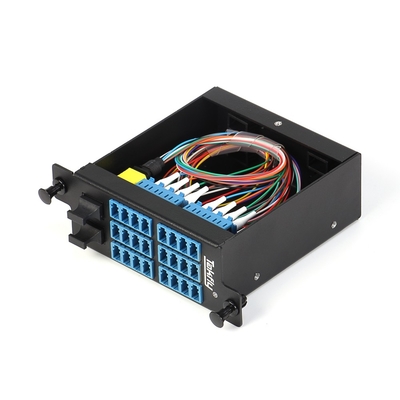

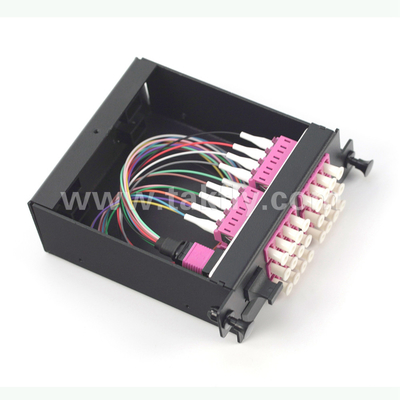

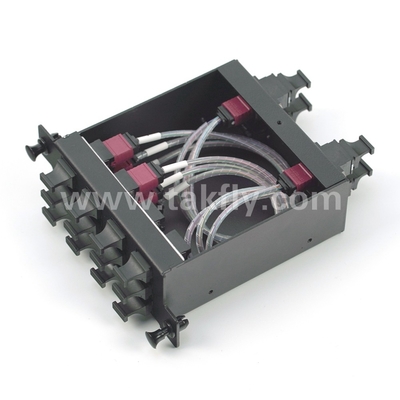

1U 19-дюймовый MPO / MTP Patch Panel может загружать 4 предварительно подключенных кассетных модуля, а максимальная емкость, которой можно управлять, составляет 1152 ядра для MPO-интерфейса или 96 ядра для LC-интерфейса.Каждый независимый предварительно завершенный модуль коробки помещается в оптическое волокно распределительной рамы, чтобы завершить полный набор пластырей.
Особенности:
УУстановка в 19 дюймовой стойке и шкафу, приложение для кассетных модулей централизованного управления.
У1U высокой плотности мощностью 1152 волокон для MPO интерфейса и 96 волокон для LC интерфейса.
УПорт ввода может использоваться на передней панели или задней для выбора, а порт вывода находится на передней панели.
УМужской или женский MPO / MTP разъем доступны. Подключен и расположен PIN и адаптером для достижения точного и высокостабильного соединения.
УМодульная конструкция, конструкция с блокировкой подключения, волокно имеет четкую идентификацию последовательности линий, легко тестировать, устанавливать, снимать и регулировать сцепление.
УНовый высококачественный алюминиевый сплав, прочный и долговечный, поверхность электростатического покрытия после строгого производственного процесса
УКассетный модуль и панель патча небольшого размера, легкого веса, устойчивых к ударам, высокому давлению, огнезащитных, коррозионно-устойчивых, прочной структуры для защиты внутреннего оптического волокна,сверхвысокая герметичность для облегчения защиты от пыли, инновационный дизайн для передового сетевого оборудования.
Применение:
ØОптическая волоконная связьплотная проводкасистема между зданиями.
ØВзаимосоединение оптических линий в оптически активном оборудовании для кабелирования локальной сети.
ØТелекоммуникационная базовая станция.
ØЗал центра обработки данных промышленной зоны.
ØКомната центра обработки данных коммерческого здания.
ØCATV
ØLAN
ØWAN
ØFTTX
Вна фигурацииSхимикаты:
1.
2.
|
Модель |
ЛГХ Кассета |
LGX |
Общая мощность |
Тип соединителя |
Размер |
Применение |
|
|
А2 |
R |
72F MPO*4 шт. |
4 |
1152F |
MPO*10*4 |
1U |
Кассеты A2 LGX подключаются к 3 кассетам C1 LGX, полный набор A2 подключается к 3 полных набора C1 |
|
T |
48FMPO*6 шт=288F |
||||||
|
C1 |
R |
48F MPO*2 шт. |
4 |
384F |
MPO*10*4 |
1U |
1 шт. Кассеты C1 LGX подключается к4 Компьютеры D2 LGX Кассеты, полный набор C1 подключить с4 полные наборы D2 |
|
T |
12F MPO*8 шт=96F |
||||||
|
D2 |
R |
12F MPO*2 шт. |
4 |
96F |
MPO*2*4 |
1U |
R:12F MPO*2*4, T:24F*4 LC, подключение к терминальному устройству посредством шнура LC |
|
T |
24FLC |
LC*24*4 |
|||||
3.
|
Модель |
ЛГХ Кассета |
LGX |
Общая мощность |
Тип соединителя |
Размер |
Применение |
|
|
В1 |
R |
72F MPO*1 шт. |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4, T:16F MPO подключается к 400G-устройству передачи через MPO-накладной кабель, T:24F MPO может подключаться к C3 LGX Кассете |
|
T |
16F MPO*3 шт. 24F MPO*1 шт=72F |
||||||
|
BG1 |
R |
72F MPO*2 шт. |
4 |
576F |
MPO*11*4 |
1U |
100G, 400G специальная кассета |
|
T |
16F MPO*9 шт=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
MPO*1*4 |
1U |
R:24F MPO*1*4, T:24F*4LC, подключается к терминальному оборудованию через шнур LC |
|
T |
24F LC |
LC*24*4 |
|||||
Параметры продукта:
|
Тип волокна |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
Коннектор |
Мужчина ((Игла), Женщина |
LC |
|
|
MPO/MTP |
|||
|
Диаметр кабеля(мм) |
Мини круглый кабель: Max4.5mm Кабель с лентой: Max3.0*5.0mm |
0.9/0.6 |
|
|
Потеря вставки (dB) |
Стандартный:≤0.35/0.7 (Типичный/ Макс) Низкие потери:≤0.2/0.35 (Типичный/ Макс) |
≤ 0.3 |
|
|
Убытки от возврата (мин) |
APC SM:60 дБ |
PC MM: 20 дБ |
UPC SM: 40 дБ СМ APC: 60 дБ PC MM: 25 дБ |
|
Пробная длина волны (мм) |
SM: 1310/1550 MM: 850/1300 |
||
|
Повторяемость |
≤ 0,1 дБ |
||
|
Прочность |
≤ 0,2 дБ |
||
|
Взаимозаменяемость |
≤ 0,2 дБ |
||
|
Радиус изгиба(Динамический/статический) |
20/10 |
||
|
Наименование продукта |
Модульная коробка |
Шкаф для машин |
|
|
Размер ((L*W*H) |
93*100*39 |
482*200*44,2 мм |
|
|
Материал |
А.свечение |
||
Опаковка:
|
Вес |
Размер внутренней коробки |
Размеры наружной коробки(5 шт. на коробку) |
Вес на коробку(в кг) |
|
1.5 кг |
500*280*80мм |
510*300*420 мм |
11 |
FQA:
1Вопрос: Вы производитель?
О: Да, мы являемся производителем, поставщиком FTTH решений и решений для центра обработки данных в Шэньчжэне, Китай, основанный в 2000 году.
2Вопрос: каков ваш MOQ?
A: MOQ может быть 1 шт, но цена не конкурентоспособна.Большее количество, цена будет более конкурентоспособной.
3Вопрос: Вы можете процитировать цену FOB?
О: да. Мы можем доставлять по воздуху, DHL, TNT, UPC, FEDEX и т. Д. Для большого количества мы доставляем по морю.
Мы можем процитировать цену с грузом и временем доставки для вас, после того, как вы сообщите нам подробные требования с количеством.
У нас есть конкурентоспособные экспедиторы. Для получения дополнительных решений, вы можете связаться с нами.
4Вопрос: Как ваше качество?
A: Наше производство соответствует стандартам IEC, европейским стандартам. CE, ISO, RoHS, CPR и ANATEL.
Все продукты проверены на 100% перед доставкой.
5. Вопрос: Сколько времени?
Ответ: Это зависит от количества и продуктов. Для волоконно-оптического патча кабеля, время выполнения может быть 2-3 рабочих дней в пределах 5000 штук. Мы храним обычные продукты на складе.Мы можем справиться с срочными заказами..
6. Вопрос: Какова ваша гарантия?
Ответ: зависит от разного продукта, у нас есть 1 год гарантии на пластырь кабеля с момента доставки, но только ответственны за не искусственные повреждения.Фрахт будет оплачиваться с вашей стороны.
7Вопрос: что у вас за упаковка?
A: Международный экспортный стандартный пакет. Если вам нужно напечатать свой логотип на упаковке, пожалуйста, сообщите нам, прежде чем мы цитируем.
8. Q: Вы можете предложить OEM / ODM?
О: да, мы можем. Все продукты принимают OEM / ODM. мы можем подписать соглашение о конфиденциальности.
9Вопрос: Можно мне образец?
Ответ: Это зависит от того, какие продукты, бесплатный образец предоставляется менее 10 долларов США. Фрахт будет оплачен покупателем до доставки.
10В: Как я могу заказать?
А:1. отправьте нам почту или запросы с наименованием продукта, спецификацией и количеством. Укажите адрес получения, если вам нужна цена FOB, CIF, CFR.
2Мы предложим нашу цитату с временем выполнения.
3После того, как котировка будет подтверждена, мы отправим пи-пи с нашим банковским счетом.
4Производство будет организовано после получения платежа.
5- Убедитесь, что вы получили его, прежде чем мы его доставим.
6Номер отслеживания будет предоставлен после доставки.
11- Какой срок оплаты?
О: T / T, Western Union, Paypal, MoneyGram сразу. Для больших сумм, может быть 50% депозит заранее, 50% баланс оплачен до доставки.
При таком же стандарте качества, если вы можете получить лучшую цену на рынке, TAKFLY также может поддержать вас по той же цене.
3 года опыта работы в оптической промышленности, для меня большая честь быть вашим профессиональным помощником по производству.
