Поляризация Поддержание оптоволоконного PM изолятора и гибрид WDM для ИКТ ИИ вычислений
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | ISO, CE RoHS |
| Номер модели: | DF-PM-Изолятор-WDM |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | USD90-160/pc |
| Упаковывая детали: | Блистерная коробка |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Т/Т, ПайПал |
| Поставка способности: | 1000ПК В Месяц |
|
Подробная информация |
|||
| Кастомизация: | Да | ||
|---|---|---|---|
| Выделить: | волоконно-оптический изолятор с сохранением поляризации,Изолятор PM WDM гибридный,Изолятор из оптических волокон ИКТ ИИ вычисления |
||
Характер продукции

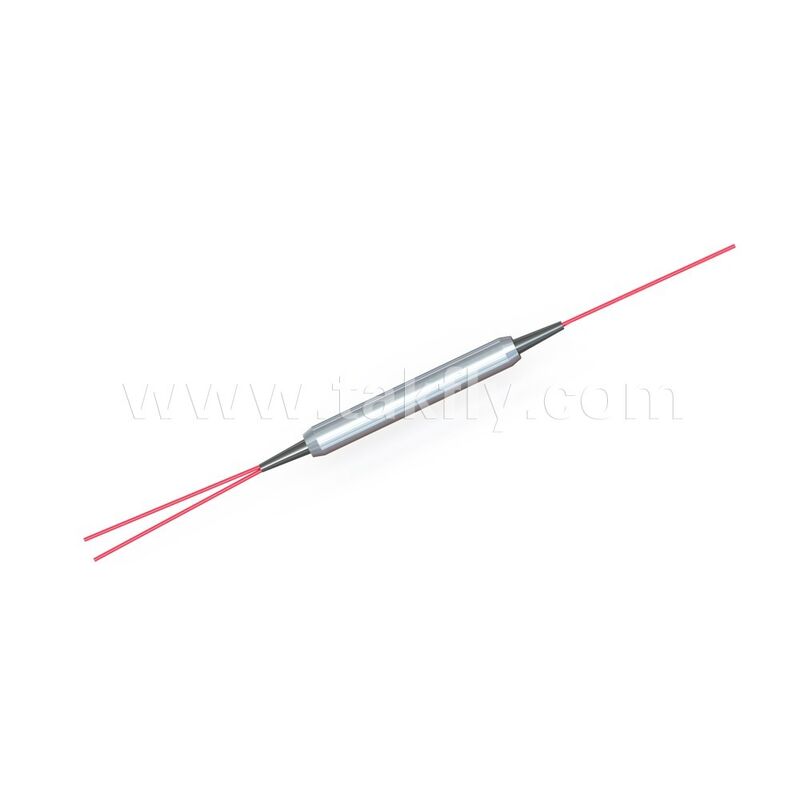

Поляризация Поддержание оптоволоконного PM изолятора и гибрид WDM для ИКТ ИИ вычислений
Изолятор PM и гибрид WDM
PM Isolator & WDM Hybrid - это специализированный компонент, который объединяет оптический изолятор и WDM оптический соединитель в компактном пакете.Это сочетание изолятора плюс WDM-связки особенно полезно для проектирования и применения усилителей оптических волокон.Доступны два типа WDM-сцеплений: 1480nm/1550nm и 980nm/1550nm.Сигнал в окне 1550 нм сначала проходит через изолятор, а затем объединяется с насосной мощностью лазера в WDM-сцепленииПредыдущие этапы оптических схем защищены из-за оптической изоляции.
Этот продукт снижает общие затраты и упрощает структуру системы, обеспечивая при этом улучшенную производительность и надежность.
Ключевые особенности
- Низкая потеря вставки
- Высокая потеря прибыли
- Высокое соотношение вымирания
- Высокая изоляция
- Высокая стабильность и надежность
Диаграмма структуры
Технические спецификации
| Параметр | Единица | Спецификации |
|---|---|---|
| Этап | - | Одиночный. Двойной. Одиночный. Двойной. |
| Сигнальный канал | ||
| Диапазон длины волны сигнала | nm | 1064±10 1550±15 |
| Максимальная потеря вставки | ДБ | 2.6∙3.8∙0.9∙1.0 |
| Тип. Пиковая изоляция с обратным сигналом при температуре 23°C | ДБ | 40 52 40 52 |
| Минимальная обратная изоляция сигнала при температуре 23°C | ДБ | 28 45 28 45 |
| Минимальная изоляция (Com to Pass @ Ref band Wavelength) | ДБ | 30 |
| Минимальное соотношение вымирания при 23°C | ДБ | 20 |
| Канал отражения | ||
| Диапазон длины волны | nm | 960 ~ 990 |
| Максимальная потеря вставки | ДБ | 0.6 |
| Минимальная изоляция (Com to Ref @ Pass band Wavelength) | ДБ | 15 |
| Минимальное соотношение вымирания при 23°C | ДБ | 18 |
| Минимальная потеря прибыли | ДБ | 50 |
| Максимальная потеря тепловой стабильности при вставке | dB/°C | 0.005 |
| Максимальная оптическая мощность (CW) | mW | 300 |
| Максимальная тяговая нагрузка | N | 5 |
| Операционная температура | °C | -5~+70 |
| Температура хранения | °C | -40 ~ +85 |
* Для устройства с разъемом IL выше на 0,3 дБ, RL ниже на 5 дБ, а ER ниже на 2 дБ.
* Ключ соединителя по умолчанию выстроен на медленную ось.
* Ключ соединителя по умолчанию выстроен на медленную ось.
Заявления
- Лазерные волокна
- Усилитель волокон
- Оборудование для испытаний
