Поляризация Поддержание оптоволоконного PM фильтра WDM для ИКТ ИИ вычисления
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | ISO, CE RoHS |
| Номер модели: | ДФ-ПМ-ВДМ |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | USD90-160/pc |
| Упаковывая детали: | Блистерная коробка |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Т/Т, ПайПал |
| Поставка способности: | 1000ПК В Месяц |
|
Подробная информация |
|||
| Кастомизация: | Да | ||
|---|---|---|---|
| Выделить: | Фильтр оптического волокна,поддерживающий поляризацию,PM Filter WDM для ИКТ |
||
Характер продукции
Поляризационно-сохраняющий волоконно-оптический PM фильтр WDM для ИКТ и вычислений с ИИ
Обзор PM фильтра WDM
Поляризационно-сохраняющий фильтр WDM мультиплексирует PM сигналы и сохраняет выходную поляризацию с высоким коэффициентом экстинкции, используя передовую технологию микрооптических фильтров. Все входные и выходные волокна являются поляризационно-сохраняющими. Он использует передовую технологию фильтров для обеспечения широкополосности, низких вносимых потерь, высокой экстинкции поляризации и высокого обратного потерь в компактном корпусе. Эти устройства идеально подходят для PM волоконных усилителей, волоконных лазеров и измерительных приложений.
Ключевые особенности
- Низкие вносимые потери
- Высокие обратные потери
- Высокая стабильность и надежность
Структурная схема
Технические характеристики
| Параметр | Ед. изм. | Значения |
|---|---|---|
| Тип | нм | 0698 | 5598 | 5506 | 5548 | 2055 |
| Длина волны передачи | нм | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 |
| Длина волны отражения | нм | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 |
| Макс. вносимые потери передающего канала | дБ | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 |
| Макс. вносимые потери отражающего канала | дБ | 0.6 | 0.5 | 0.6 | 0.6 | 0.8 |
| Мин. изоляция передачи @ отражение | дБ | 25 | 30 | 25 | 25 | 25 |
| Мин. изоляция отражения @ передача | дБ | 15 | 15 | 15 | 15 | 12 |
| Макс. плоскостность канала | дБ | 0.4 |
| Мин. коэффициент экстинкции при 23°C | дБ | 18 |
| Макс. температурная стабильность длины волны | нм/°C | 0.003 |
| Макс. температурная стабильность вносимых потерь | дБ/°C | 0.005 |
| Мин. обратные потери | дБ | 50 |
| Макс. мощность (CW) | мВт | 300 |
| Макс. растягивающая нагрузка | Н | 5 |
| Рабочая температура | °C | 0~+70 |
| Температура хранения | °C | -40~+85 |
Для устройства с разъемом IL увеличивается на 0.3 дБ, RL уменьшается на 5 дБ, а ER уменьшается на 2 дБ. Ключ разъема по умолчанию выровнен по медленной оси.
Применения
- Системы кабельного телевидения
- Модули CWDM/DWDM
- Сети EPON/GPON

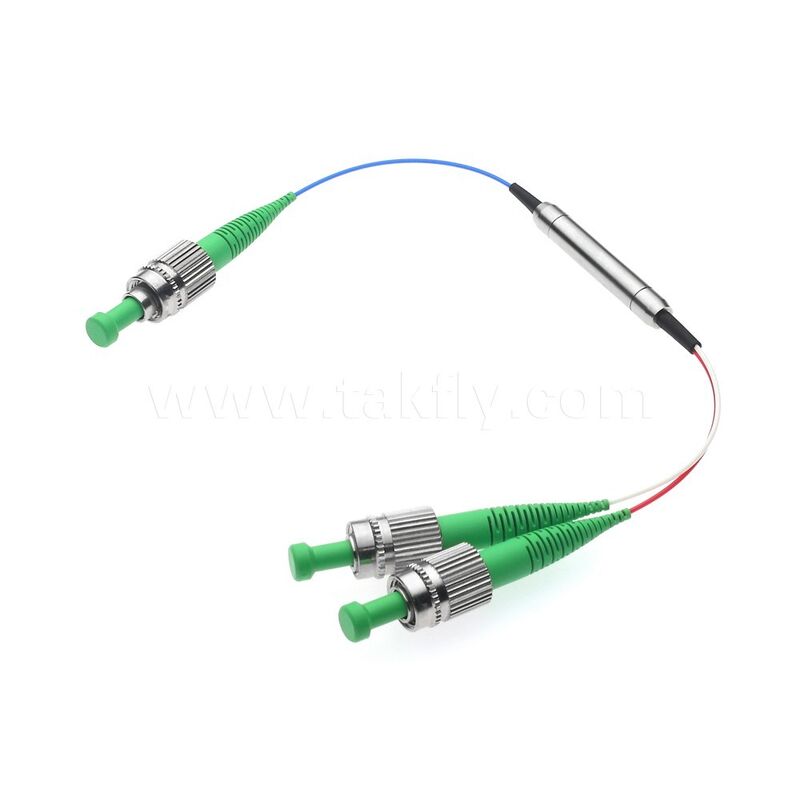

Изображения продукта
