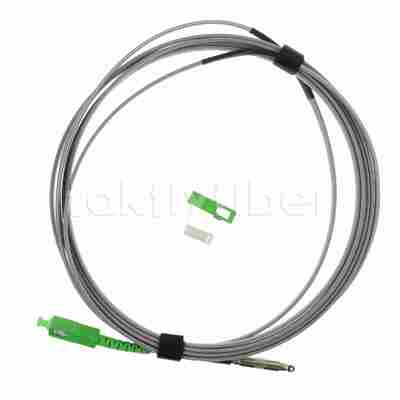

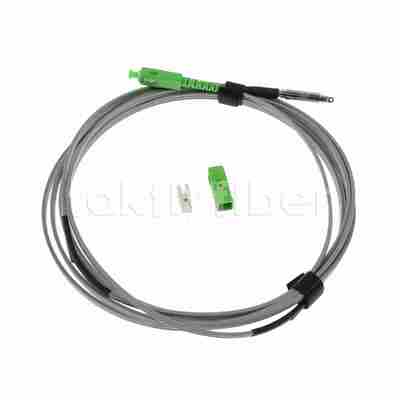

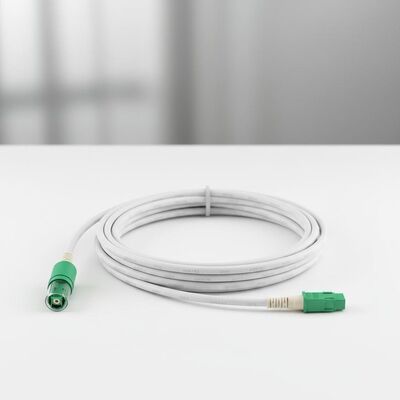

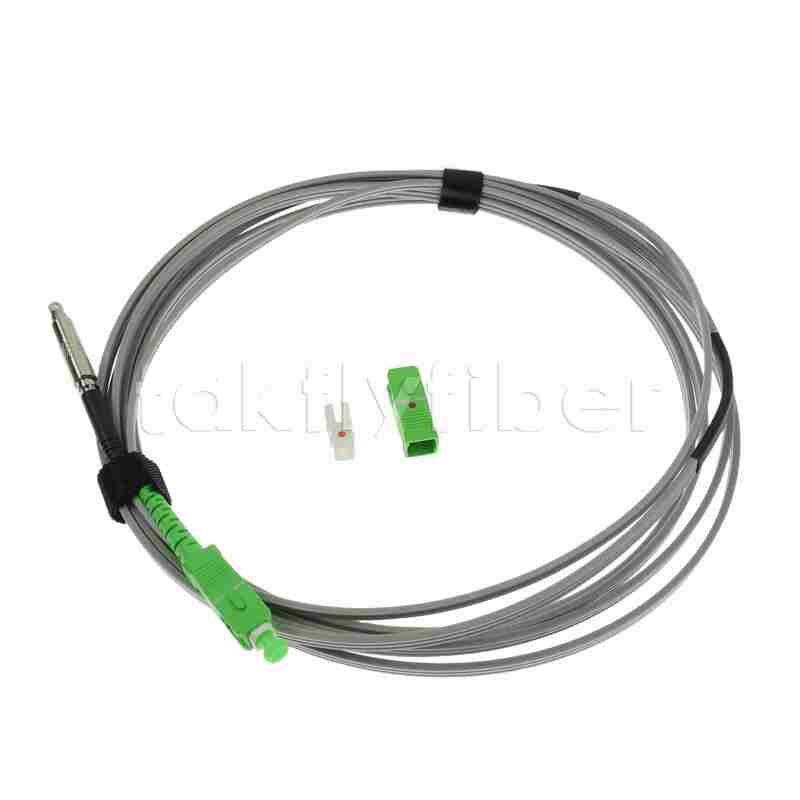

FTTH FTTX Вытягиваемый патч-корд SC/APC с оптоволокном в оболочке LSZH и волокном G657A2
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | ТК-ПК-SAP-SA-AS-3.0-ТПУ |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | US$0.01~4.69/PC |
| Упаковывая детали: | Экспортная стандартная упаковка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Western Union,T/T,MoneyGram/Paypal |
| Поставка способности: | 5000 шт/день |
|
Подробная информация |
|||
| Название продукта: | Выдвижной пулевидный патч-корд FTTH FTTX SCAPC to SC/APC, оптоволоконный патчкорд SM G657A2, 2,0 * 5 | Потеря взаимодействия: | ≤0,3 дБ |
|---|---|---|---|
| Возвратная потеря: | СМ APC ≥ 60 дБ | Тип волокна: | OS2, G652D, G657A1, G657A2, G657B3 |
| Диаметр: | 2.0*5,2 мм | Тип разъема: | Апк |
| Материал куртки: | ЛСЖ | Цвет: | Черный |
| Длина волны: | 1310 нм, 1550 нм | Длина: | 5 м или индивидуально |
| Рабочая температура: | -20℃~70℃ | Диаметр волокна: | 9/125 |
| Оценка: | Телекоммуникационный класс | Сертификат: | CE/ROHS/REACH |
| Производственная мощность: | 10000 шт/день | ||
| Выделить: | Выдвижной пулевидный разъем,оптоволоконный патчкорд,LSZH Jacket FTTH Drop Cable |
||
Характер продукции
Вытягиваемый оптоволоконный патч-корд FTTH FTTX с разъемами SC/APC
Этот вытягиваемый/вставляемый оптоволоконный патч-корд оснащен одномодовым волокном G657A2 с оболочкой LSZH размером 2,0x5,2 мм, разработанный специально для сценариев развертывания FTTX.
Обзор продукта
Вытягиваемый/вставляемый разъем обеспечивает предварительную установку кабеля через микротрубки и небольшие отверстия, распространенные в приложениях FTTX. Эта конструкция устраняет необходимость в больших кабелепроводах или сверлении больших отверстий в стенах клиентов, снижая затраты на развертывание оптоволокна и упрощая процедуры установки.
Характеристики оптоволокна
- Диаметр модового поля: 8,6 мкм ±0,4 мкм при 1310 нм
- Диаметр сердцевины: 125,0 мкм ±0,7 мкм
- Диаметр покрытия: 245 мкм ±10 мкм
- Ошибка концентричности покрытия и сердцевины: ≤12,5 мкм
- Длина волны отсечки: ≤1260 нм
- Коэффициент затухания: 1310 ≤0,4 дБ, 1550 ≤0,3 дБ
Конструкция кабеля
- Количество волокон: 1 жила
- Тип волокна: G657A1
- Материал силового элемента: стеклопластик
- Диаметр: 0,5 мм × 2
- Самонесущий несущий провод: стальная проволока, диаметр 1,0 мм
- Внешняя оболочка: LSZH черная
- Размер кабеля: 5,0 × 2,0 мм
Характеристики разъема
| Параметр | Спецификация |
|---|---|
| Тип | SC/APC (1310) |
| Вносимые потери | ≤0,3 дБ + 0,36 дБ/км×L(км) при 1310 нм ≤0,3 дБ + 0,25 дБ/км×L(км) при 1550 нм |
| Обратные потери | ≥60 дБ |
| Торцевая поверхность | IEC 61300-3-35 |
| Долговечность (1000 соединений) | Макс. увеличение 0,2 дБ |
| Температура установки | -10°C до +60°C |
| Рабочая температура | -25°C до 70°C |
| Температура хранения | -40°C до 75°C |
| Натяжение кабеля | 90 Н |
Механические характеристики оптоволокна
| Параметр | Долгосрочный | Краткосрочный |
|---|---|---|
| Предел прочности при растяжении (Н) | 200 | 500 |
| Предел прочности на раздавливание (Н) | 1000 | 2000 |
| Длина волны (нм) | 1310/1550 | |
| Затухание (дБ) | 0,4/0,3 | |
| Диаметр сердцевины (мкм) | 125 ±1 | |
| Нециркулярность сердцевины | ≤1,0% | |
| Диаметр покрытия (мкм) | 242 ±7 | |
Подробные технические параметры
| № | Наименование | Ед. изм. | Спецификация (SM G657A2) |
|---|---|---|---|
| 1 | Диаметр модового поля при 1310 нм | мкм | 8,2~9,0 |
| 1 | Диаметр модового поля при 1550 нм | мкм | 9,1~10,1 |
| 2 | Диаметр сердцевины | мкм | 125 ±0,7 |
| 3 | Нециркулярность сердцевины | % | ≤0,7 |
| 4 | Ошибка концентричности сердцевины и покрытия | мкм | ≤0,5 |
| 5 | Диаметр покрытия | мкм | 245 ±5 |
| 6 | Нециркулярность покрытия | % | ≤6,0 |
| 7 | Ошибка концентричности сердцевины и покрытия | мкм | ≤12 |
| 8 | Длина волны отсечки кабеля | нм | λcc ≤1260 |
| 9 | Затухание (макс.) при 1310 нм | дБ/км | ≤0,36 |
| 9 | Затухание (макс.) при 1550 нм | дБ/км | ≤0,25 |
| 10 | Потери на макроизгиб (1 виток × радиус 7,5 мм при 1550 нм) | дБ | ≤0,08 |
| 10 | Потери на макроизгиб (1 виток × радиус 7,5 мм при 1265 нм) | дБ | ≤0,25 |
Применение
- Системы CATV
- Телекоммуникационные сети
- Терминация активного оборудования
- Локальные вычислительные сети (LAN)
- Сети обработки данных
- Развертывание FTTH, FTTX
- Глобальные вычислительные сети (WAN)
Ключевые особенности
- Низкие вносимые потери и высокие обратные потери
- Отличная взаимозаменяемость
- Превосходная долговечность
- Высокая температурная стабильность
- Соответствие стандарту Telcordia GR-326-CORE
Имея более чем 10-летний опыт работы с оптоволоконными продуктами, мы помогли более чем 127 клиентам расширить свой бизнес и увеличить продажи. Наш опыт предоставляет профессиональное руководство, помогающее вам сэкономить время и деньги, одновременно повышая эффективность продаж.
