Микроволоконный кабель для помещений GJFH-24-288
Резюме продукта
Микрокабель оптический внутренний GJFH-24-288 Обзор продукта Микрокабель оптический внутренний GJFH-24-288предназначен для высокопроизводительных внутренних волоконно-оптических применений с превосходной надежностью и гибкостью. Применение Оптический волоконный активный соединительный перемычка или ...
Product Custom Attributes
Название продукта:
Микроволоконный кабель для помещений GJFH-24-288
SM-затухание:
Типичный 0,36/0,22
Диаметр оболочки (мкм):
125±1,0
ММ затухание:
Типичный 3,0/1,0
Оптическое волокно Количество волокон:
24-288 С
свободный цвет трубки:
Хроматографический
Материал оболочки:
ЛСЖ
Диаметр оболочки:
3,0±0,1 мм
Температурный диапазон:
-20℃-+60℃
Гарантия:
5 лет, пожизненное обслуживание
Оптоволоконная марка:
Корнинг, YOFC, OFS, Дракка
Выделить:
Микрооптический кабель GJFH-24-288
,Оптический кабель внутренней прокладки 288 волокон
,Кабель GJFH с гарантией
Характер продукции
Микрокабель оптический внутренний GJFH-24-288
Обзор продукта
Микрокабель оптический внутренний GJFH-24-288предназначен для высокопроизводительных внутренних волоконно-оптических применений с превосходной надежностью и гибкостью.
Применение
- Оптический волоконный активный соединительный перемычка или хвостовое волокно
- Маршрутизация и коммутация для центров обработки данных и мест внутренней сети связи
- Взаимосвязь приборов и коммуникационного оборудования
Характеристики продукта
- Волокно с покрытием легко снимается
- Арамидная пряжа, армирующий элемент, обеспечивает превосходную прочность на растяжение
- Многожильный кабель с малым внешним диаметром
- Хорошие огнестойкие характеристики с низким уровнем индуцированного затухания в рабочем диапазоне температур
Оптические параметры и свойства
Характеристики одномодового волокна
| Тип волокна | G652D (1310/1550 нм) | G657A1 (1310/1550 нм) | G657A2 (1310/1550 нм) | G657B3 (1310/1550 нм) |
|---|---|---|---|---|
| Затухание (дБ) Типичное | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 |
| Затухание (дБ) Максимальное | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 |
| Нулевой наклон дисперсии | ≤0,091 пс/км*нм² | ≤0,092 пс/км*нм² | ≤0,092 пс/км*нм² | ≤0,092 пс/км*нм² |
| Дисперсия (1285~1340 нм) | -3,5 - 3,5 пс/(нм*км) | -3,5 - 3,5 пс/(нм*км) | -3,5 - 3,5 пс/(нм*км) | -3,5 - 3,5 пс/(нм*км) |
| Диаметр модового поля (@1310 нм) | 9,1±0,4 мкм | 8,8±0,4 мкм | 8,8±0,4 мкм | 8,8±0,4 мкм |
| Длина волны отсечки кабеля (нм) | ≤1260 нм | ≤1260 нм | ≤1260 нм | ≤1260 нм |
| Минимальный радиус изгиба (мм) | 16 мм | 10 мм | 7,5 мм | 5,0 мм |
| Диаметр оболочки (µм) | 125±1,0µм | 125±1,0µм | 125±1,0µм | 125±1,0µм |
Характеристики многомодового волокна
| Тип волокна | 62,5/125 мкм (850/1300 нм) | 50/125 мкм (850/1300 нм) | BIOM2+ (850/1300 нм) | BIOM3 (850/1300 нм) | BIOM4 (850/1300 нм) | BIOM5 (850/953 нм/1300 нм) |
|---|---|---|---|---|---|---|
| Затухание (дБ) Типичное | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 |
| Затухание (дБ) Максимальное | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 |
| Полоса пропускания (МГц*км) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Эффективная модовая полоса пропускания | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Минимальный радиус изгиба (мм) | 30 | 30 | 7,5 | 7,5 | 7,5 | 7,5 |
| Диаметр оболочки (µм) | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 |

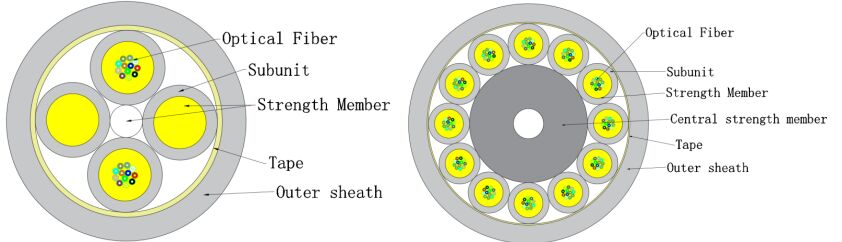

Структура продукта
| Элементы | Описание |
|---|---|
| Оптическое волокно |
Количество волокон: 24-48, 50-72, 74-96, 98-288 Цвет: Хроматографический |
| Подраздел/Наполнитель |
Количество: 4, 6, 8, 12 Материал: LSZH |
| Силовой элемент |
Материал: Арамидная пряжа Цвет: В зависимости от требований заказчика или типа волокна Диаметр: 3,0±0,1 мм Толщина: 0,5±0,05 мм |
| Центральный силовой элемент | Материал: FRP и оболочка |
| Внешняя оболочка |
Материал: LSZH Цвет: В зависимости от требований заказчика или типа волокна |
| Слой упаковки |
Материал: Лента Диаметр: 9,0±0,3, 11,2±0,4, 13,5±0,5, 17,5±0,5 мм |
Механические и экологические характеристики
| Элементы | Описание |
|---|---|
| Прочность на растяжение |
Краткосрочная: 150N Долгосрочная: 50N |
| Сопротивление раздавливанию |
Краткосрочная: 500N/100 мм Долгосрочная: 100N/100 мм |
| Диапазон температур | -20℃ to +60℃ |
| Радиус изгиба |
Динамический: ≥20D Статический: ≥10D |
Упаковка и доставка
- Упаковка: Защита деревянных барабанов. В соответствии с запросом клиента или нашей компании.
- Длина поставки: Стандартная длина катушки: 0,5-2,0 км или в соответствии с запросом клиента.
Маркировка кабеля
- Маркер кабеля каждый метр струйной печатью
- Год выпуска
- Тип кабеля
- Количество волокон
- Длина кабеля
- И т.д.
- В соответствии с запросом клиента или нашей компании
Изображения продукта
Почему стоит выбрать TAKFLY
- Более 26 лет опыта производства волоконно-оптических изделий
- Более 450 рабочих сборочного производства с опытом работы более 3 лет
- Более 10 инженеров-исследователей и разработчиков, занимающихся инновациями
- 16 импортных из Германии литьевых машин и производственных линий
- Более 30 испытательных машин, включая OTDR, 3D, VFL, IL&RL испытательные приборы
- Комплексное испытательное оборудование: тестеры прочности на растяжение, тестеры сопротивления раздавливанию, тестеры измерителей мощности, световые контроллеры
- Принимается брендинг OEM
- Участие в глобальных выставках: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Контроль качества
- Выборочная проверка сырья перед производством
- Полная проверка после каждого отдельного процесса
- Комплексные проверки незавершенного производства
- Полная проверка готовой продукции перед упаковкой
- Выборочные проверки перед отправкой
Информация о доставке
- Образцы: 1-3 рабочих дня
- Заказы на массовое производство: 3-7 рабочих дней
- Упаковка: Полиэтиленовые пакеты, картонные коробки и поддоны доступны по запросу
