1*N Оптический волоконный 9/125 мкм одномодовый PLC (планарный световодный) сплиттер
Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | Splitter цепи Lightwave PLC плоскостный |
Оплата и доставка Условия:
| Количество мин заказа: | Возможен торг |
|---|---|
| Цена: | negotiable denpend on QTY |
| Упаковывая детали: | Блистерная коробка+картонная коробка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Western Union,T/T,/Paypal |
| Поставка способности: | 1000 шт/день |
|
Подробная информация |
|||
| Название продукта: | 1*32 оптоволокно 9/125 мкм одномодовый ПЛК планарный разветвитель цепи световой волны | Рабочая длина волны ((nm): | 1260 | 1650 |
|---|---|---|---|
| Тип (1*Н): | 1*2 1*4 1*8 1*16 1*32 1*64 | Потеря Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Мин. обратные потери (дБ): | 55 | Тип волокна: | ITU-T G657A1, G657A2 и G.652D |
| Максимальная стабильность температуры (дБ): | 0.5 (типичный 0.3) | Рабочая температура (℃): | -40 ~ +85 |
| Марка волокна: | Corning, YOFC, OFS, Драка | ||
| Выделить: | однорежимный разделитель ПЛК,оптический волоконный 9/125 мкм сплиттер,Планарная световолновая схема Разделятель |
||
Характер продукции
1×32 Оптический сплиттер 9/125 мкм одномодовый PLC
Сплиттер PLC (Planar Lightwave Circuit) — это высокопроизводительное устройство распределения мощности, основанное на технологии интегрированной кварцевой подложки. Эти одномодовые сплиттеры 1×N и 2×N равномерно разделяют оптические сигналы от одного или двух входов на несколько выходов, а также могут работать в обратном направлении для объединения нескольких сигналов в один или два волокна.
Применение
- Телекоммуникационные сети
- Системы PON (пассивные оптические сети)
- Развертывание FTTH (оптоволокно до дома)
- Системы распределения CATV
- Сети передачи видео
Ключевые особенности
- Диапазон длин волн широкополосной работы
- Низкие потери при вставке
- Минимальные потери, зависящие от поляризации (PDL)
- Компактная и экономичная конструкция
- Отличная равномерность между каналами
- Высокая надежность и долговременная стабильность
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая длина волны (нм) | 1260 ~ 1650 |
| Тип волокна | ITU-T G657A1, G657A2 и G.652D |
| Макс. температурная стабильность (дБ) | 0,5 (типично 0,3) |
| Рабочая температура (°C) | -40 ~ +85 |
| Температура хранения (°C) | -40 ~ +85 |
Характеристики сплиттера 1×N
| Тип | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Макс. потери при вставке (дБ) | 3,9 | 7,2 | 10,3 | 13,5 | 16,8 | 20,3 |
| Макс. равномерность (дБ) | 0,8 | 0,8 | 0,8 | 1,0 | 1,5 | 2,0 |
| Макс. PDL (дБ) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Характеристики сплиттера 2×N
| Тип | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Макс. потери при вставке (дБ) | 4,2 | 7,5 | 10,6 | 13,9 | 17,2 | 20,8 |
| Макс. равномерность (дБ) | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 |
| Макс. PDL (дБ) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Примечание: Все измерения проводятся при комнатной температуре, разъемы не включены.
Габариты упаковки
Упаковка сплиттера 1×N
| Тип упаковки | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Базовый металлический корпус (Д×Ш×В мм) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Мини-модульный металлический корпус (мм) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Пластиковый корпус модуля (мм) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Упаковка сплиттера 2×N
| Тип упаковки | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Базовый металлический корпус (Д×Ш×В мм) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Мини-модульный металлический корпус (мм) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Пластиковый корпус модуля (мм) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |

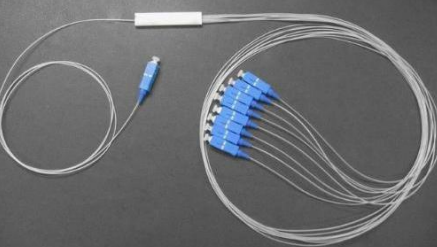

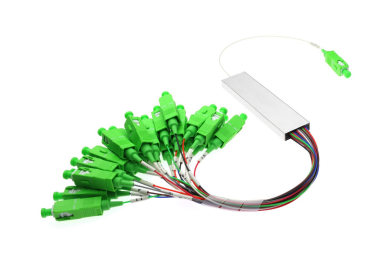

Изображения продукта
Почему выбирают TAKFLY?
- Более 26 лет опыта производства оптоволокна
- Более 450 опытных рабочих сборки со стажем более 3 лет
- Более 10 инженеров R&D, занимающихся разработкой инноваций
- 16 импортных из Германии машин для литья под давлением и производственных линий
- Более 30 передовых испытательных машин, включая OTDR, 3D, VFL, IL&RL
- Комплексное оборудование для контроля качества: испытатели прочности на растяжение, испытатели сопротивления раздавливанию, испытатели мощности, световые детекторы
- Принимается брендинг OEM
- Участие в международных выставках: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Процесс контроля качества
- Выборочная проверка сырья перед производством
- Полная проверка после каждого отдельного этапа
- Комплексные проверки полуготовой продукции
- Полная проверка готовой продукции перед упаковкой
- Выборочные проверки перед отправкой
Информация о доставке
- Образцы: 1-3 рабочих дня
- Заказы на массовое производство: 3-7 рабочих дней
- Упаковка: пластиковые пакеты, картонные коробки и поддоны по запросу
Часто задаваемые вопросы
В1: Как получить ваш каталог и прайс-лист?
О1: Пожалуйста, предоставьте свой адрес электронной почты или контактную информацию через наш веб-сайт, чтобы получить наш каталог и прайс-лист.
В2: Могу ли я договориться о ценах?
О2: Да, мы можем рассмотреть скидки на несколько контейнерных партий смешанных товаров.
В3: Сколько будет стоить доставка?
О3: Стоимость доставки зависит от размера вашей партии и способа доставки. Мы предоставим расценки по запросу.
В4: Могу ли я вас посетить?
О4: Конечно! Наша фабрика находится в Шэньчжэне, Китай. Пожалуйста, свяжитесь с нами, чтобы назначить встречу.
В5: Что делать, если возникнет проблема с качеством при получении товара?
О5: Если вы обнаружите проблемы с качеством при распаковке, пожалуйста, сделайте фотографии для нашей справки. Наш отдел контроля качества проведет расследование и предложит наилучшие решения, а также внедрит улучшения качества для будущего производства.
В6: Каковы ваши условия упаковки?
О6: Обычно мы упаковываем товары в блистерные коробки и картонные коробки, но можем удовлетворить запросы клиентов на индивидуальную упаковку.
В7: Каковы ваши условия оплаты?
О7: T/T 30% в качестве депозита и 70% баланс перед доставкой. Мы предоставляем фотографии продуктов и упаковки перед окончательной оплатой.
В8: Каковы ваши условия доставки?
О8: EXW, FOB, CFR, CIF, DDU
В9: Как насчет вашего времени доставки?
О9: Обычно 5-7 рабочих дней после получения авансового платежа. Конкретное время доставки зависит от наименований и количества заказа.
В10: Можете ли вы производить по образцам?
О10: Да, мы можем производить продукцию на основе ваших образцов или технических чертежей.
Если вы заинтересованы в наших продуктах или у вас есть вопросы, не стесняйтесь обращаться к нам в любое время!
