Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | Патч-панель MPO новой конструкции с возможностью монтажа в стойку | Кабельные сборки MPO | Для решен |
Оплата и доставка Условия:
| Количество мин заказа: | Возможен торг |
|---|---|
| Цена: | negotiable denpend on QTY |
| Упаковывая детали: | Блистерная коробка+картонная коробка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Western Union,T/T,MoneyGram/Paypal |
| Поставка способности: | 1000 шт/день |
|
Подробная информация |
|||
| Название продукта: | Патч-панель MPO новой конструкции с возможностью монтажа в стойку | Кабельные сборки MPO | Для решен | Тип конечной грани: | СКП и АПК; ПК и БТР |
|---|---|---|---|
| Тип волокна: | SM ((G652、G655、G657);MM ((OM1-OM5) | Диаметр кабеля: | 2.0、3.0 или на заказ (простой/двойной) |
| Вносимая потеря: | dB ≤ 0,3 | Возвратная потеря: | UPC SM≥50 дБ, APC SM≥ 60 дБ, PC MM ≥ 35 дБ |
| Повторяемость: | ≤ 0,1 | Длина волны: | СМ: 1310/1550 ММ: 850/1300 |
| Рабочая температура: | -20℃~70℃ | Температура хранения: | -40 ℃ ~ 80 ℃ |
| Материал внешней оболочки: | ПВХ, ЛЗЗХ | Радиус изгиба (статический/динамический): | 10D/20D |
| Длина: | Индивидуальные | Марка волокна: | Corning, YOFC, OFS, Драка |
| Выделить: | Планшеты с высокой плотностью MPO,Сборки MPO-кабелей для установки на стойке,Раствор MPO сети волоконных волокон |
||
Характер продукции
Высокая плотность MPO пластырь панель и стойка установки
Новый дизайн 1U-19 дюймовой MPO/MTP высокой плотности панель для установки в больших центрах обработки данных, установки MDF, области проводки IDF, оптоволоконные узлы,Управление подразделением распределения волокон, и других высокоплотных интегрированных волоконных сред.

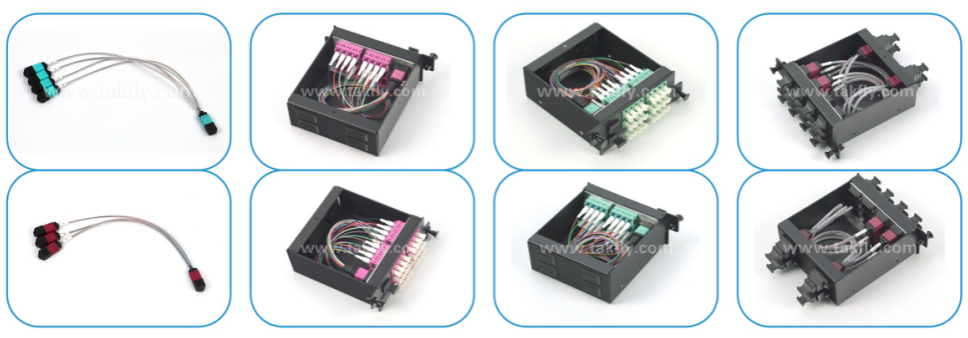

Эта 19-дюймовая панель 1U MPO/MTP вмещает 4 предварительно подключенных кассетных модуля с максимальной емкостью 1152 ядра для MPO интерфейса или 96 ядра для LC интерфейса.Каждый независимый предварительно завершенный модуль коробки помещается в оптическое волокно распределительной рамы для завершения полной сборки панели пластыря.
Заявления
- Системы плотной проводки между зданиями для оптической волоконной связи
- Взаимосоединение оптических линий в оптически активном оборудовании для кабеля LAN
- Телекоммуникационные базовые станции
- Комнаты ЦОД в промышленных районах
- Комнаты центров обработки данных в коммерческих зданиях
- Системы CATV
- Сети локальной связи
- Сети широкополосного доступа
- Развертывание FTTX
Ключевые особенности
- Установлены в 19-дюймовых шкафах для централизованного управления кассетными модулями
- Конструкция высокой плотности 1U с вместимостью 1152 волокон (MPO) или 96 волокон (LC)
- Входный порт доступен на передней или задней панели, выходный порт на передней панели
- Мужчины или женщины MPO/MTP разъемы доступны с точным ПИН-кодом и расположением адаптера
- Модульная конструкция с блокирующей конструкцией и четкой идентификацией последовательности линий
- Материал из высококачественного алюминиевого сплава с поверхностью электростатического покрытия
- Компактная, легкая, устойчивая к ударам, огнестойкая и коррозионно устойчивая конструкция
Схемы конфигурации
Конфигурация модели А1
| Кассеты LGX | LGX | Общая вместимость | Тип соединителя | Размер | Применение |
|---|---|---|---|---|---|
| R: 72F MPO × 4 шт. T: 24F MPO × 12 штук = 288F |
4 | 1152F | MPO × 16 × 4 | 1U | Кассета 1 А1 LGX соединяется с 12 Кассетами C3 LGX |
Конфигурация модели A2
| Кассеты LGX | LGX | Общая вместимость | Тип соединителя | Размер | Применение |
|---|---|---|---|---|---|
| R: 72F MPO × 4 шт. T: 48F MPO × 6 шт = 288F |
4 | 1152F | MPO × 10 × 4 | 1U | Кассеты 1 A2 LGX соединяются с 3 C1 LGX |
Конфигурация модели B1
| Кассеты LGX | LGX | Общая вместимость | Тип соединителя | Размер | Применение |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 шт + 24F MPO × 1 шт = 72F |
4 | 288F | MPO × 5 × 4 | 1U | Соединяется с устройствами передачи 400G и кассетами C3 LGX |
Технические спецификации
| Параметр | Спецификация |
|---|---|
| Тип волокна | SM (G652, G655, G657); MM (OM1-OM5) |
| Коннектор | Мужчина/женщина MPO/MTP, LC |
| Диаметр кабеля | Мини круг: Макс 4,5 мм; лента: Макс 3,0×5,0 мм; 0,9/0.6 |
| Потеря вставки | Стандарт: ≤ 0,35/0,7 дБ; Низкая потеря: ≤ 0,2/0,35 дБ; LC: ≤ 0,3 дБ |
| Возвратные потери | APC SM: 60 дБ; PC MM: 20 дБ; UPC SM: 40 дБ |
| Пробная длина волны | SM: 1310/1550nm; MM: 850/1300nm |
| Размеры | Модульная коробка: 93×100×39 мм; корпус машины: 482×200×44,2 мм |
| Материал | Алюминий |
Информация о упаковке
| Вес | Размер внутренней коробки | Внешние размеры коробки | Вес на коробку |
|---|---|---|---|
| 1.5 кг | 500×280×80 мм | 510×300×420 мм | 11 кг |
Почему выбрать TAKFLY?
Профессиональное производство
- Более 26 лет опыта производства волоконно-оптических изделий
- 450+ сборщиков с 3+ лет опыта
- Инженеры по НИОКР 10+
- 16 Германия импортировала инжекционные машины и производственные линии
- 30+ испытательных машин, включая испытательные приборы OTDR, 3D, VFL, IL&RL
- OEM брендинг доступен
- Участие в международной выставке
Контроль качества
- Проверка поступающего сырья
- Полный контроль после каждого производственного процесса
- Проверки качества полупроизводства
- Проверка готовой продукции перед упаковкой
- Проверки на месте перед отправкой
Доставка
- Образцы: 1-3 рабочих дня
- Массовое производство: 3-7 рабочих дней
- Гибкие варианты упаковки
Часто задаваемые вопросы
Q1: Как я могу получить ваш каталог и ценовой список?
A1: Пожалуйста, предоставьте свою электронную почту или контактную информацию через наш веб-сайт, чтобы получить наш каталог и ценовой список.
Вопрос 2: Могу ли я договориться о ценах?
A2: Да, мы предлагаем скидки для нескольких контейнерных грузов смешанных товаров.
Вопрос 3: Сколько будет стоить доставка?
Ответ: расходы на доставку зависят от размера и способа отправки. Мы предоставляем предложения по запросу.
В4: Могу ли я посетить вашу фабрику?
A4: Да, наша фабрика находится в Шэньчжэне, Китай. Пожалуйста, свяжитесь с нами, чтобы записаться на прием.
Q5: Что делать, если есть проблемы с качеством товаров?
A5: Если возникают проблемы с качеством, пожалуйста, предоставьте фотографии для нашего отдела QC для анализа и решения.
Если вы заинтересованы в наших продуктах или у вас есть какие-либо вопросы, не стесняйтесь связаться с нами в любое время!
