Измеритель оптической мощности PON | Для сетей GPON/EPON и XGPON/XGSPON
Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | Счетчик оптической мощности PON |
Оплата и доставка Условия:
| Количество мин заказа: | Возможен торг |
|---|---|
| Цена: | negotiable denpend on QTY |
| Упаковывая детали: | Блистерная коробка+картонная коробка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Western Union,T/T,MoneyGram/Paypal |
| Поставка способности: | 1000 шт/день |
|
Подробная информация |
|||
| Название продукта: | Измеритель оптической мощности PON | Для сетей GPON/EPON и XGPON/XGSPON | Зона пропуска (nm): | 1470–1505 нм |
|---|---|---|---|
| Материал: | -40дБм～+10дБм | Изоляция @ 1490/1550 (дБ): | >40 дБ |
| Тип разъемаОптический разъем: | Сменный универсальный адаптер FC/SC/ST/2,5 | Тип волокна: | SM 9/125um |
| Операционная температура ((°C): | -10℃~60℃ | Масса: | 425g |
| Марка волокна: | Corning, YOFC, OFS, Драка | ||
| Выделить: | Счетчик оптической мощности PON для сетей GPON,Оптический счетчик мощности EPON с гарантией,Сетевой инструмент XGSPON |
||
Характер продукции

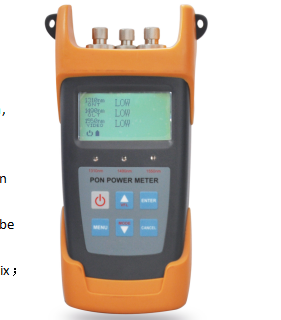

Счетчик оптической мощности PON для сетей GPON/EPON и XGPON/XGSPON
10G XGS PON оптический счетчик мощности может измерять значения мощности сигналов восходящей и нисходящей связи в сетях GPON/EPON и XGPON/XGSPON,а также измеряют длину волны мощности сигнала нисходящей связи на 1490/1550/1577nm.
Обзор продукции
Этот счетчик мощности, предназначенный для FTTx-приложений и технического обслуживания, одновременно тестирует и оценивает голосовые, данные и видеосигналы.Это важнейший инструмент для строительства и обслуживания проектов PON.
Заявления
- Использование в качестве кабеля OTDR для запуска/приёма
- Потеря испытательной связи с OTDR
- Измеряйте потерю вставки и отражательность соединителей ближнего/дальнего конца
- Пулсосупрессор для первого отражения при начале волокна
Ключевые особенности
- Одновременное измерение и отображение голосовых, данных и видеосигналов на BPON/EPON/GPON
- Одновременное измерение всех трех длин волн (1490nm, 1550nm, 1310nm)
- Измерение режима взрыва на 1310 нм вверх по течению
- Подключение программного обеспечения для ПК для установки порога, передачи данных и калибровки длины волны
- Порт связи USB для передачи данных на ПК
- Хранит 1000 элементов измерения в устройстве или компьютере
- Оптический счетчик мощности и VFL с одним портом (модель 3213A)
- Факультативный дисплей на китайском/английском языке
- 10 различных наборов пороговых значений со светодиодами состояния (прошло, предупреждение, отказ)
- 10-минутная функция автоматического выключения (задействуемая/незадействуемая)
- Эргономичная конструкция ключа с высокой чувствительностью
- Компактный, легкий дизайн
- Многочисленные модели, доступные для различных функций
Технические спецификации
Модуль PON
| Параметр | Спецификация |
|---|---|
| 1310 Измерения вверх по течению | |
| Пропускная зона (нм) | 1260 нм1360 нм |
| Диапазон измерений (dBm) | -40 дБм+10 дБм |
| Выходная мощность (макс.) | 15 дБм |
| Изоляция @1490/1550 (dB) | > 40 дБ |
| Ошибка измерения режима взрыва | < ± 0,5 дБ |
| 1490 Измерения ниже по течению | |
| Пропускная зона (нм) | 1470nm ≈ 1505nm |
| Диапазон измерений (dBm) | -40 дБм+10 дБм |
| Выходная мощность (макс.) | 15 дБм |
| Изоляция @1310/1550 (dB) | > 40 дБ |
| 1550 Измерения ниже по течению | |
| Пропускная зона (нм) | 1535nm ≈ 1570nm |
| Диапазон измерений (dBm) | -40 дБм+10 дБм |
| Выходная мощность (макс.) | 25 дБм |
| Изоляция @1310/1490nm | > 40 дБ |
| Точность измерений | |
| Природная неопределенность (dB) | ±0,5 дБ |
| Линейность (dB) | ± 0,1 дБ |
| Потеря прохождения через вставку (dB) | < 1,5 дБ |
| Общая информация | |
| Тип детектора | ИнГАА |
| Оптический соединитель | FC/SC/ST Сменный/2,5 универсальный адаптер |
| Тип волокна | SM 9/125um |
| Единица измерения | dB/dBm/xW |
| Разрешение (dB) | 00,01 дБ |
| Рабочее напряжение (V) | DC 3,3V 5,5V |
| Силовое питание | 3c 1,5В батарея |
| Время непрерывной работы (ч) | PON:90h OPM:100h VFL:50h |
| Температура работы (°C) | -10°C ≈60°C |
| Температура хранения (°C) | -25°C ≈ 70°C |
| Масса (кг) | 425 г |
Примечание: время работы аккумулятора все для прибора, который не включает обратный свет, если обратный свет включает время работы будет сокращено.
Нормальный модуль оптического счетчика мощности
| Параметр | Спецификация |
|---|---|
| Точность измерений | |
| Природная неопределенность (dB) | ±0,5 дБ |
| Линейность (dB) | ± 0,1 дБ |
| Диапазон измерений (dBm) | -70 дБм+6 дБм |
| Общая информация | |
| Единица измерения | dB/dBm |
| Разрешение (dB) | 00,01 дБ |
| Длина волны калибровки (нм) | 1310/1490/1550/1625 |
| Тип детектора | ИнГАА |
| Оптический соединитель | FC/SC/ST Сменный/2,5 универсальный адаптер |
Модуль VFL
| Параметр | Спецификация |
|---|---|
| Выходная мощность | > 0,5 мВт |
| Длина волны | 650 нм |
| Оптический соединитель | FC/SC/ST Сменный/2,5 универсальный адаптер |
| Тип волокна | SM/MM |
Стандартный пакет.
| Положение | Описание | Количество |
|---|---|---|
| 1 | Тестирующий PON | 1 единица |
| 2 | Руководство пользователя | 1 шт. |
| 3 | Кабель USB | 1 шт. |
| 4 | Программное обеспечение CD | 1 шт. |
| 5 | 1Акумулятор.5В AA | 3 шт. |
