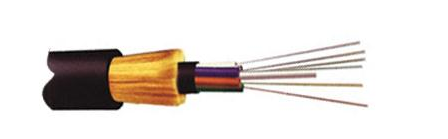

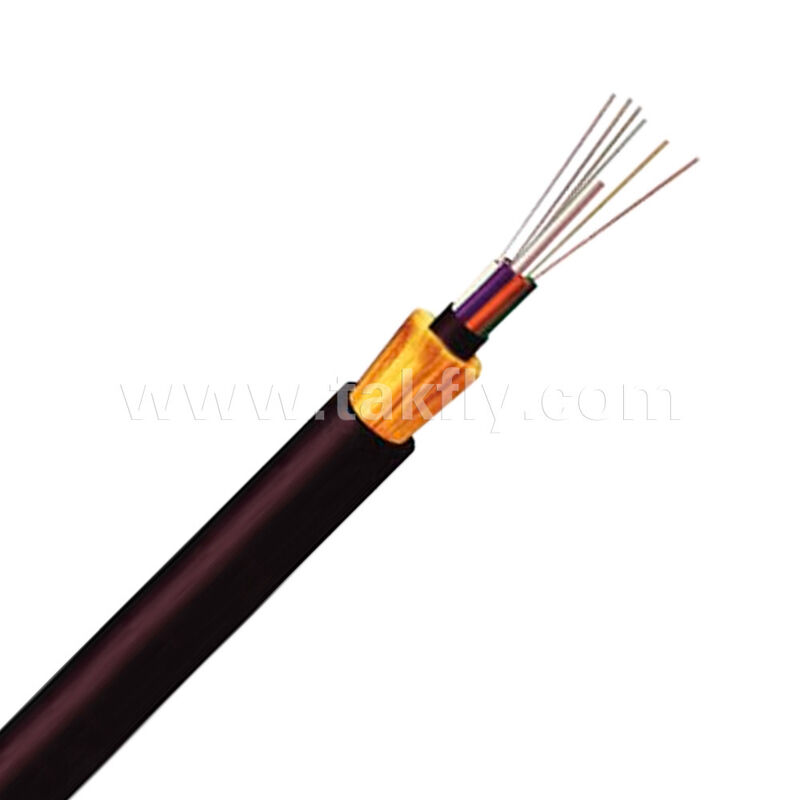

Цельнодиэлектрический самонесущий воздушный кабель ADSS-100M – от 4 до 96 волокон, пролет 100 м
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | DX-Armored-T1771 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$0.01 ~ US$1200/PC |
| Упаковывая детали: | коробка + коробка + картон |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | LC,D/A,D/P,T/T,Western Union,MoneyGram |
|
Подробная информация |
|||
| Радиус изгиба: | 20D/15D | Установка: | Антенна |
|---|---|---|---|
| ножны: | ЛСЖ | Коннектора: | SC/PC в SC/PC |
| Диаметр: | 8.5~16 мм | Тип кабеля: | Одномодовый |
| Рабочая температура: | от -40°С до +70°С | Допустил прочность на растяжение: | 100n <1000n |
| Длина: | 2000 м на рулон или на заказ | Количество волокна: | 2 ядра/4 ядра |
| Транспортный пакет: | Деревянный барабан | Упаковка: | деревянная дурма |
| Куртка: | ПВХ | Способ установки: | Крытый/Открытый |
| Тип разъема: | ЛК/СКП | Количество клетчатки: | 12 |
| Изделие для пиджака: | ЧП | Основной: | 12, необязательно |
| Гарантийный срок: | 20 лет | Устойчивость к раздавливам: | ≥ 1000N/100 мм |
| Кабельная конструкция: | Тип дуга с узким буфером | Код продукта: | GJYXCH-1B |
| Материал внешней оболочки: | MDPE | Предел прочности: | ≥100N |
| Максимальная прочность на растяжение: | 1000N | Модель: | SC/APC~SC/APC |
| Вносимая потеря: | 0,2DB | Внешний диаметр: | 4.5 мм или по запросу клиента |
| внешний материал: | Металлические провода | Стандартный: | IEC60794 |
| Участник силы: | OEM | Номер волокна: | 12 ядер |
| Год производства: | 2010 год | Цвет внешней оболочки: | Черный, серый, белый |
| Тест длины волны: | 1310nm ~ 1550nm | Модель кабеля: | GJPFJV |
| Вибрация: | ≤0,2 дБ | Упаковка: | Деревянный Ram |
| Армирование: | Железо или КФРП или ФРП | Внешняя оболочка: | ЧП |
| Ядро волокна: | 2 ~ 144 ядра | Скорость передачи данных: | 4*10G |
| Опции волокна: | G652D,G657A,Om1,Om2,Om3,Om4 | Номинальный вес: | 83 |
| Критическая длина волны кабеля: | λcc≤1260um | Установите путь: | Пыль/сразу похороненная установка |
| Трубка: | Конструкция свободных труб | Материал: | PE/LSZH |
| Порт: | Нинбо | Цвет: | Желтый или индивидуальный |
| Материал куртки: | ПВХ | Количество ядер: | на вашей просьбе |
| Перевозки: | TNT, DHL, UPS, FEDEX или EMS | Крытый или открытый: | Крытый |
| Размер барабана: | 300х300х300 | Длина волокна: | 1 м или индивидуально |
| Оптоволоконный режим: | Одномодный G652D G657A | Ключевые слова: | Кабель ADSS |
| Сеть: | 4g, 3G | OEM: | Добро пожаловать |
| Номер проводника: | ≥ 10 | ||
| Выделить: | ADSS волоконно-оптический кабель протяженностью 100 м,полностью диэлектрический воздушный кабель 96 волокон,самоподдерживающийся волоконно-оптический кабель 4 волокон |
||
Характер продукции
ADSS-100M полностью диэлектрический самоподдерживающийся воздушный кабель 4 до 96 волокон, 100 м протяженности
Этот неметаллический, полностью диэлектрический воздушный кабель предназначен для стандартной протяженности 100 метров.Кабель может быть установлен непосредственно на столбах или башнях без стального мессенджераПодходит для линий электропередачи (10 кВ-220 кВ) и телекоммуникационных сетей.
Волоконно-оптические и геометрические данные (G.652D)
Параметры затухания, дисперсии и PMD
| Параметр | Единица | Перед кабелированием | После прокладки кабеля |
|---|---|---|---|
| Ослабление @1310 нм | dB/km | ≤ 0.34 | ≤ 0.38 |
| Ослабление @1550 нм | dB/km | ≤ 0.21 | ≤ 0.28 |
| Нулевая длина волны дисперсии | nm | 1300-1324 гг. | - |
| Напряжение рассеяния - нулевое | ps/(nm2*km) | ≤ 0.092 | - |
| длина волны отсечения кабеля λcc | nm | ≤ 1260 | - |
| Коэффициент дисперсии @1550 нм | ps/n*km) | ≤ 18 | - |
| Коэффициент дисперсии @1625 нм | ps/n*km) | ≤ 22 | - |
| PMD (максимум отдельных волокон) | ps/√km | ≤ 0.1 | - |
| PMD (дизайн ссылки, M=20, Q=0,01%) | ps/√km | ≤ 0.06 | - |
| PMD (типичный) | ps/√km | 0.04 | - |
| Индекс группы (типичный) @1310 нм | - | 1.466 | - |
| Индекс группы (типичный) @1550 нм | - | 1.467 | - |
| Потеря макросгиба (1 поворот, радиус 16 мм) @1550 нм | ДБ | ≤ 0.05 | - |
| Макро-сгибающая потеря (100 поворотов, радиус 25 мм) @1550 нм | ДБ | ≤ 0.05 | - |
| Потеря макросгиба (100 поворотов, радиус 30 мм) @1550 нм | ДБ | ≤ 0.05 | - |
Спецификации по геометрии волокон
| Параметр | Единица | Стоимость |
|---|---|---|
| Диаметр облицовки | мм | 125 ± 0.7 |
| Некруглость облицовки | % | ≤ 1.0 |
| Диаметр покрытия | мм | 235-250 |
| Ошибка концентричности покрытия/обшивки | мм | ≤ 12.0 |
| Некруглость покрытия | % | ≤ 6.0 |
| Ошибка концентричности ядра/обшивки | мм | ≤ 0.6 |
| Диаметр поля режима (MFD) @1310 нм | мм | 8.7-9.5 |
| Диаметр поля режима (MFD) @1550 нм | мм | 9.8-10.8 |

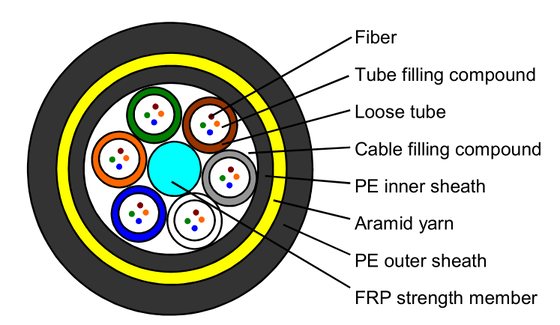

Конструкция кабеля и механические спецификации
В таблице ниже приведены детали конструкции свободных труб для 24, 48 и 96 волокон. Конфигурации 4, 6 и 12 волокон доступны по запросу.
| Параметр | 24-волокно | 48-волокно | 96-волокно |
|---|---|---|---|
| Тип конструкции | 1+6 | 1+6 | 1+8 |
| Диаметр центрального прочности элемента (FRP) | 20,0 мм | 20,0 мм | 20,0 / 3,7 мм |
| Материал для свободных труб | ПБТ | ПБТ | ПБТ |
| Диаметр свободной трубы | 20,0 мм | 20,0 мм | 20,0 мм |
| Количество свободных труб | 4 | 4 | 8 |
| Волокна на трубку | 6 | 12 | 12 |
| Количество наполнителей | 2 | 0 | 0 |
| Водоочистка | пряжа + лента | пряжа + лента | пряжа + лента |
| Рипкорды | 2 шт. | 2 шт. | 2 шт. |
| Периферийный член силы | пряжи из арамида | пряжи из арамида | пряжи из арамида |
| Материал внешней оболочки | MDPE (черный) | MDPE (черный) | MDPE (черный) |
| Номинальная толщина оболочки | 1.7 мм | 1.7 мм | 1.7 мм |
| Диаметр кабеля(± 0,5 мм) | 9.5 мм | 100,0 мм | 11.8 мм |
| Масса кабеля(± 10%, кг/км) | 70 кг/км | 75 кг/км | 110 кг/км |
| Максимально допустимая прочность натяжения (MAT) | 2700 N | 2700 N | 2700 N |
| Длина протяженности | Сто метров. | Сто метров. | Сто метров. |
| Устойчивость к раздавлению - краткосрочная | 2200 Н/100 мм | 2200 Н/100 мм | 2200 Н/100 мм |
| Радиус изгиба - действие | 15 × ОД | 15 × ОД | 15 × ОД |
| Радиус изгиба - установка | 25 × ОД | 25 × ОД | 25 × ОД |
| Температура - работа | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
| Температура - установка | -20°C ~ +60°C | -20°C ~ +60°C | -20°C ~ +60°C |
| Температура - хранение/перевозка | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
OD = Внешний диаметр кабеля
Упаковка, маркировка барабана и кабеля
| Положение | Спецификация |
|---|---|
| Стандартная длина катушки | 2.0 - 4,0 км на барабан из деревянного композита (тип экспорта) |
| Фумигация | Отчет и печать, предоставляемые по запросу |
| Маркировка кабеля | Чернила на каждый метр: год, тип кабеля, количество волокон, длина. |
Применимые стандарты
- DL/T 788‐2016 / YD/T 980‐2002
- IEC 60794‐4 / IEEE 1222
- Telcordia GR‐20
Варианты заказов
| Модель | Количество волокон | Протяженность | Цвет оболочки |
|---|---|---|---|
| ADSS‐100M‐4X | 4 | Сто метров. | Черный |
| ADSS‐100M‐6X | 6 | Сто метров. | Черный |
| ADSS‐100M‐12X | 12 | Сто метров. | Черный |
| ADSS‐100M‐24X | 24 | Сто метров. | Черный |
| ADSS‐100M‐48X | 48 | Сто метров. | Черный |
| ADSS‐100M‐96X | 96 | Сто метров. | Черный |
Подробные чертежи конструкции 4/6/12-волокна, пожалуйста, свяжитесь с нами.
