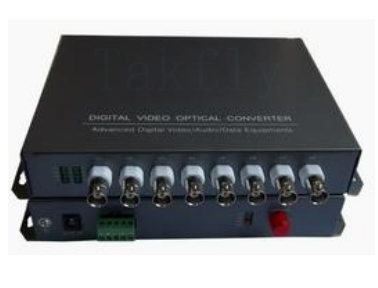

8-канальный цифровой видеооптический преобразователь ¢ экономически эффективное, дальнее, не сжатое видео с данными RS485 по одному волокну
Подробная информация о продукте:
| Место происхождения: | Шэньчжэнь и Чжуншань, Китай |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Номер модели: | 8 каналов |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | can be negotiated |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 5-9 рабочих дней зависят от количества |
| Условия оплаты: | Т/Т, западное соединение, ПайПал |
| Поставка способности: | 1000 шт./дней |
|
Подробная информация |
|||
| Выделить: | 8-канальный цифровой оптический преобразователь,волоконно-оптический видеопреобразователь RS485,дальний некомпрессированный видеопреобразователь |
||
|---|---|---|---|
Характер продукции
8-канальный цифровой видеооптический преобразователь
Экономичная передача несжатого видео на большие расстояния с данными RS485 по одному оптоволоконному кабелю.
Обзор продукта
Этот усовершенствованный оптический преобразователь цифрового видео использует полностью цифровую технологию связи для одновременной передачи 2 прямых видеоканалов и 1 или 2 обратных каналов данных RS485/422 по одному волокну. Благодаря несжатому цифровому кодированию видео, совместимому с форматами PAL, NTSC и SECAM, он обеспечивает качество изображения вещательного уровня для различных требований приложений.
Конструкция Plug-and-Play обеспечивает быструю установку без ввода в эксплуатацию на месте, обеспечивая стабильную работу в различных средах. Светодиодные индикаторы состояния обеспечивают мониторинг параметров системы в режиме реального времени, а встроенная молниезащита и устойчивость к электромагнитным помехам повышают надежность оборудования.
Ключевые особенности
- Полностью цифровая, несжатая оптоволоконная передача вещательного качества.
- Широкий оптический динамический диапазон- не требуется корректировка на месте
- Совместимость с PAL, NTSC, SECAM и другими форматами передачи видео.
- Поддержка передачи данных RS232/RS485/RS422
- Трехступенчатая молниезащитадизайн
- Промышленный дизайнс высокой надежностью для требовательных сред
- Автоматическая регулировка мощностииавтоматическая температурная компенсациясхема; защита от перегрузки с автоматическим восстановлением
- Технология полного поверхностного монтажа (SMT)для повышения надежности
- Клиент мониторинга- стандартное 19-дюймовое шасси высотой 4U поддерживает до 8 карт; для централизованного управления можно добавить сетевую карту
- Удаленный оптический трансивер- компактный настольный корпус с возможностью настенного крепления
Технические характеристики
Видео выступления
| Видеоканалы | 8 |
| Пропускная способность видео | 0 ~ 6,5 МГц |
| Частота дискретизации | 8бит/10бит |
| Отношение сигнал/шум | ≥ 65 дБ |
| Дифференциальное усиление | <1% (типично) |
| Дифференциальная фаза | <0,8° (типично) |
| Вертикальный наклон | <0,5% (макс.) |
| Входное/выходное сопротивление | 75 Ом (несбалансированный) |
| Уровень ввода/вывода | 1,0 В (типичное) |
| Сигнальная система | ПАЛ / NTSC / СЕКАМ |
Производительность данных
| Каналы передачи данных | 1 или 2-ходовой |
| Интерфейс данных | RS485/422 (опционально) |
| Физический интерфейс | Пять промышленных терминалов |
| Скорость передачи данных | 0 ~ 100 Кбит/с |
| Частота битовых ошибок (BER) | <10E-12 |
Оптические характеристики
| Длина волны передачи | 1310 нм/1550 нм |
| Оптический интерфейс | ФК/ПК |
| Передача оптической мощности | -8 дБ |
| Чувствительность приемника | -25 дБ |
| Оптический динамический диапазон | 17 дБ |
| Максимальная оптическая потеря | 14 дБ |
| Расстояние передачи | Более 20 км (одиночный) |
Общие характеристики
| Рабочая температура | -10℃ ~ +55℃ |
| Влажность | 0 ~ 95% (без конденсации) |
| Потребляемая мощность | 2,5 Вт при 5 В постоянного тока |
| Размеры | 483 мм (Д) x 170 мм (Ш) x 55 мм (В) |
| Масса | 6,0 кг |
| среднее время безотказной работы | Более 100 000 часов |
Типичные применения
- Безопасность и наблюдение- Безопасный город и мониторинг безопасности зданий
- Транспорт- Системы дистанционного мониторинга автомобильных и железных дорог.
- Общественный транспорт- Системы мониторинга городского общественного транспорта
- Общественная безопасность- Удаленный мониторинг операторских помещений
- Финансы- Системы банковского наблюдения
- Энергетика и коммунальные услуги- Удаленный мониторинг энергосистемы
- Промышленный- Мониторинг процессов промышленного и горнодобывающего производства
- Управление водными ресурсами- Борьба с наводнениями и мониторинг территории водохранилища.
- Авиация- Наблюдение в аэропорту
- СМИ- Передача радио- и телеизображения.
- Образование- Мониторинг школьного кампуса и экзаменационного зала
- Коммерческое и Жилое Жилье- Высотные здания, интеллектуальные здания, умные сообщества
- Логистика- Таможенные шлагбаумы и складское видеонаблюдение
- нефтехимическая- Мониторинг нефтехимического объекта
- Исправительный- Системы видеонаблюдения
- Правительство- Системы наблюдения и сигнализации для государственных объектов
- Командование и контроль- Визуализация позиции командования и управления
- Аварийные службы- Системы управления лесными пожарами
Система нумерации моделей
Объяснение кода модели:
① Номер видеосигнала
② Номер сигнала данных, D — прямые данные, d — обратные данные.
③ Номер голосового сигнала, A — прямой голос, a — обратный голос.
④ Число для значения переключения, K — значение переключения вперед, k — значение переключения назад.
⑤ E — интерфейс Ethernet.
⑥ T — телефонный интерфейс.
⑦ SM — одномодовый, MM — многомодовый.
⑧ FC, SC Оптический интерфейс для опционального
⑨ C — тип карты шасси, E — независимый
① Номер видеосигнала
② Номер сигнала данных, D — прямые данные, d — обратные данные.
③ Номер голосового сигнала, A — прямой голос, a — обратный голос.
④ Число для значения переключения, K — значение переключения вперед, k — значение переключения назад.
⑤ E — интерфейс Ethernet.
⑥ T — телефонный интерфейс.
⑦ SM — одномодовый, MM — многомодовый.
⑧ FC, SC Оптический интерфейс для опционального
⑨ C — тип карты шасси, E — независимый
Почему выбирают TAKFLY?
26-летний опыт производства оптоволоконной продукции
- Опытная сборочная команда:Более 80 монтажников с опытом работы от 6 лет.
- Сильные возможности исследований и разработок:Более 10 инженеров по исследованиям и разработкам
- Современное производственное оборудование:16 комплектов импортных литьевых машин из Германии и 16 производственных линий.
- Комплексные средства тестирования:Более 30 комплектов испытательных приборов, включая OTDR, ILD, VFL, RL, IL, тестеры прочности на растяжение, тестеры сопротивления раздавливанию, тестеры измерителей мощности, световые тестеры и т. д.
- OEM брендинг принят- Доступен индивидуальный логотип/брендинг
Процесс контроля качества
Входной контроль:Выборочная проверка сырья перед производством
Внутрипроизводственный контроль:Полная проверка при каждом отдельном завершении процесса
Проверка перед упаковкой:Полная проверка готовой продукции перед упаковкой
Предотгрузочная проверка:Выборочная проверка перед отправкой
Участие промышленности
Активное участие в крупных отраслевых мероприятиях, включая OFC, FOCC, ConnecAsia, NFTCOM, AFRICACOM, SMART ICT, Contelem, Китайскую выставку электроники и других.
Информация о доставке
Образцы:1-3 рабочих дня
Заказы на массовое производство:3-7 рабочих дней
Упаковка:Доступны варианты пластикового пакета, коробки и поддона в соответствии с вашими требованиями.
