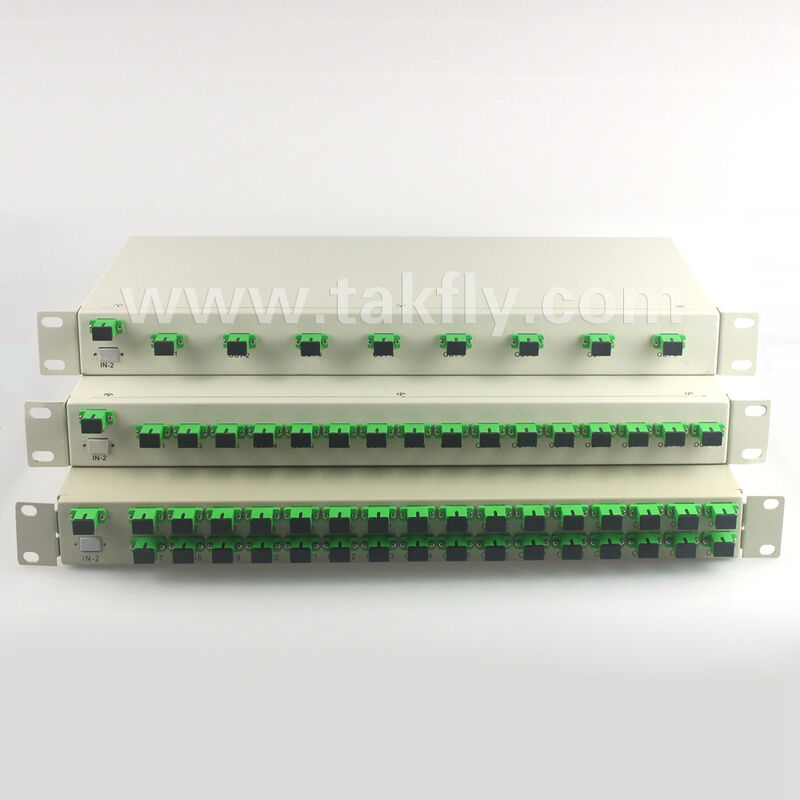

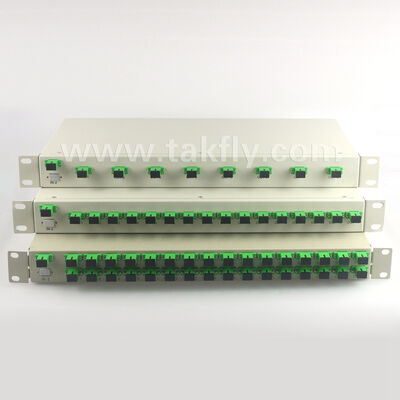

1U Rack Mount PLC Splitter с высокой однородностью, поддержкой полной длины волны и возможностью обратной работы
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | КСФП28-4СФП28-ххх |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$16.18 ~ US$65.12/PC |
| Упаковывая детали: | коробка + коробка + картон |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | LC,D/A,D/P,T/T,Western Union, |
|
Подробная информация |
|||
| Выделить: | 1U PLC splitter с полной длиной волны,Высокая однородность PLC-разделителя из оптических волокон,Разделитель ПЛК с возможностью обратной работы |
||
|---|---|---|---|
Характер продукции
Разветвитель ПЛК высотой 1U — высокая однородность, поддержка полной длины волны, возможность реверсивного режима работы
Этот сплиттер ПЛК высотой 1U для монтажа в стойку основан на технологии планарной световолновой схемы (кварцевая подложка) и предназначен для распределения оптической мощности в пассивных оптических сетях. Он поддерживает конфигурации каналов 1*N или 2*N, равномерно разделяя оптические сигналы с одного или двух входных портов на несколько выходных портов. Он также может работать в обратном направлении, объединяя несколько сигналов в одно или два волокна.
Стандартный 19-дюймовый корпус высотой 1U подходит для установки в телекоммуникационные шкафы или оптоволоконные распределительные шкафы. Рабочий диапазон длин волн составляет от 1260 до 1650 нм, что совместимо с основными приложениями FTTH и FTTX. Параметры однородности разделения и вносимых потерь соответствуют стандартам IEC 61753‑2.
Типичные применения
- Дистрибьюторские сети FTTH/FTTX
- Пассивная оптическая локальная сеть (POL)
- Оптическое распределение кабельного телевидения
- Оптические каналы связи для центров обработки данных
- Интеграция оптоволоконной распределительной системы (ODF)
- Телекоммуникационные сети
- PON-системы
- Передача видео
Доступные опции
- Коэффициент разделения: 1*4/1*8/1*16/1*32/2*16 и т. д.
- Тип разъема: SC/LC/FC (переходная панель или косичка)
- Тип волокна: G.657A1/G.652D
Ключевые особенности
Длина волны широкополосной работы
Низкая вносимая потеря
Низкие потери, зависящие от поляризации (PDL)
Компактный дизайн
Превосходная однородность между каналами
Высокая надежность и стабильность
Технические характеристики
Параметры производительности
| Параметр | Ценить |
|---|---|
| Рабочая длина волны (нм) | 1260 ~ 1650 |
| Тип волокна | МСЭ-Т G657A1, G657A2 и G.652D |
| Макс. Температурная стабильность (дБ) | 0,5 (типично 0,3) |
| Рабочая температура (°С) | -40 ~ +85 |
| Температура хранения (°C) | -40 ~ +85 |
Производительность сплиттера 1 * N
| Тип | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Макс. Вносимая потеря (дБ) | 3,9 | 7.2 | 10.3 | 13,5 | 16,8 | 20.3 |
| Макс. Равномерность (дБ) | 0,8 | 0,8 | 0,8 | 1.0 | 1,5 | 2.0 |
| Макс. ПДЛ (дБ) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Производительность сплиттера 2 * N
| Тип | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Макс. Вносимая потеря (дБ) | 4.2 | 7,5 | 10,6 | 13,9 | 17.2 | 20,8 |
| Макс. Равномерность (дБ) | 0,8 | 1.0 | 1.2 | 1,5 | 1,8 | 2.0 |
| Макс. ПДЛ (дБ) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Примечание. Все измерения выполнены при комнатной температуре, разъемы в комплект не входят. Минимальные возвратные потери: 55 дБ для всех типов.
Размеры упаковки
1 * N упаковка сплиттера
| Тип упаковки | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Базовая металлическая коробка (Д*Ш*В мм) | 40*4*4 | 40*4*4 | 40*4*4 | 50*7*4 | 60*7*4 | 60*12*4 |
| Металлическая коробка мини-модуля (мм) | 60*7*4 | 60*7*4 | 60*7*4 | 60*12*4 | 80*20*6 | 100*40*6 |
| Модульная пластиковая коробка (мм) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| Монтаж в стойке (мм) | 483*250*44,5 | 483*250*89 | ||||
Упаковка разветвителя 2 * N
| Тип упаковки | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Базовая металлическая коробка (Д*Ш*В мм) | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 80*12*4 |
| Металлическая коробка мини-модуля (мм) | 70*7*4 | 70*7*4 | 70*7*4 | 80*12*4 | 80*20*6 | 100*40*6 |
| Модульная пластиковая коробка (мм) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| Монтаж в стойке (мм) | 483*250*44,5 | 483*250*89 | ||||
Часто задаваемые вопросы
Вы производитель?
Да, мы являемся производителем и поставщиком комплексных решений FTTH/центров обработки данных, базирующимся в Шэньчжэне, Китай, основанным в 2000 году.
Какой у вас минимальный заказ?
Минимальный заказ может составлять 1 штука, но при увеличении количества цены становятся более конкурентоспособными.
Можете ли вы указать цену FOB?
Да. Мы доставляем по воздуху (DHL, TNT, UPS, FEDEX) или по морю в больших количествах. Мы предоставляем расценки с указанием времени доставки и выполнения заказов на основе ваших подробных требований.
Как ваше качество?
Наше производство соответствует стандартам IEC и европейским стандартам и имеет сертификаты CE, ISO, RoHS, CPR и ANATEL. Вся продукция проходит 100% проверку перед поставкой.
Какое у вас время выполнения?
Зависит от количества и типа продукта. Оптоволоконные патч-корды: 2-3 рабочих дня до 5000 шт. У нас есть постоянные запасы продукции и мы принимаем срочные заказы.
Какая у вас гарантия?
Гарантия на патч-корды 1 год (без искусственных повреждений). В случае искусственных повреждений мы предоставляем бесплатный ремонт, при этом клиент покрывает расходы на транспортировку.
Какая у тебя упаковка?
Упаковка международного экспортного стандарта. Печать индивидуального логотипа возможна по запросу.
Можете ли вы предложить OEM/ODM?
Да, все продукты принимают OEM/ODM. Мы можем подписать соглашения о конфиденциальности.
Могу ли я получить образец?
Бесплатные образцы доступны для продуктов стоимостью менее 10 долларов США. Покупатель оплачивает доставку перед доставкой.
Как я могу заказать?
1. Отправьте запрос с указанием характеристик и количества продукции. 2. Мы предоставляем предложение с указанием времени выполнения заказа. 3. Подтвердите предложение и получите PI. 4. Производство начинается после оплаты. 5. Подтвердите данные грузополучателя. 6. Получите номер отслеживания после доставки.
Каковы ваши условия оплаты?
Т/Т, Вестерн Юнион, ПайПал, МонейГрам. Для больших сумм: 50% депозит, 50% остаток перед доставкой.
При тех же стандартах качества, если вы найдете более выгодную цену в другом месте, TAKFLY может предложить вам такую же цену. Наша команда обладает более чем 3-летним опытом работы в отрасли оптического волокна, чтобы предоставить профессиональную помощь по продуктам.
