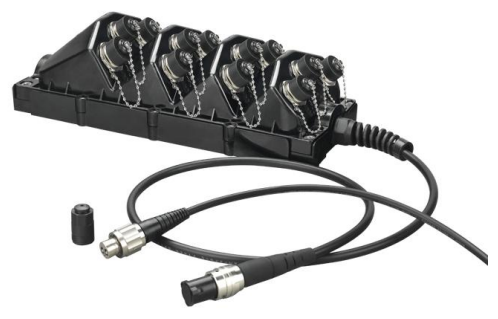

Китайский оптический полевой корпус FTTX для полевых сетей FTTX с предварительно подключенным водонепроницаемым корпусом для использования вне помещений
Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | Китайский оптический полевой корпус FTTX для полевых сетей FTTX с предварительно подключенным водоне |
Оплата и доставка Условия:
| Количество мин заказа: | Возможен торг |
|---|---|
| Цена: | negotiable denpend on QTY |
| Упаковывая детали: | Блистерная коробка+картонная коробка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Western Union,T/T,MoneyGram/Paypal |
| Поставка способности: | 1000 шт/день |
|
Подробная информация |
|||
| Название продукта: | Китайский оптический полевой корпус FTTX для полевых сетей FTTX с предварительно подключенным водоне | Порт: | 1-12 |
|---|---|---|---|
| Измерение: | 365*137*90 мм без крышки 375*142*120 мм с крышкой | Защита от проникновения: | IP67 |
| Радиус изгиба: | 20д | Предел прочности: | 1200 Н долгосрочный |
| Адаптер: | Mini SC (1F), Harened (1F), ODVA (1F и 2F), PTLC (2F), AARC (2F и 4F), 3-контактная розетка | Рабочая температура: | -40℃ ~ +80℃ |
| Гарантия: | 1-3 года | Марка волокна: | Corning, YOFC, OFS, Драка |
| Выделить: | Внешний водонепроницаемый корпус FTTX,предварительно соединенная оптоволоконная коробка,Оборудование полевой сети FTTX |
||
Характер продукции
Полевой шкаф FTTX для наружных сетей
Китайский оптический полевой корпус FTTX представляет собой водонепроницаемый корпус для наружного применения с предварительно установленными разъемами, предназначенный для полевых сетей FTTX. Это экономичное решение для распределения оптоволокна обеспечивает высокую совместимость и простоту эксплуатации при различных методах установки, включая настенный монтаж, воздушную установку и крепление на опоре.
Обзор продукта
Корпус FTTX представляет собой передовое решение для распределения оптоволокна для наружного применения. По сравнению с традиционными продуктами он обеспечивает превосходную простоту эксплуатации и высокую совместимость. Этот корпус подходит для FTTH, FTTA и других сложных сред и обеспечивает надежную работу в различных сценариях установки.
Сценарии применения
Полевые приложения FTTH
В развертываниях FTTH корпус FTTX может заменить традиционные блоки ONU или FDH. Он вмещает 2–4 сплиттера ПЛК 1×8 или 1×16 и до 24 защитных рукавов для сращивания волокон. В сочетании с предварительно собранными водонепроницаемыми разъемами 1-48F IP67 он обеспечивает прямое подключение к зданиям и низковольтным силосам. Предварительная сборка на заводе устраняет необходимость в сращивании волокон, что снижает потребность в высококвалифицированных операторах и повышает эффективность установки на 40%.
Полевые применения ЗСТТ
В приложениях FTTA корпус служит блоком агрегирования/разметки, соединяющим блоки RRU и BBU. Он заменяет звездообразную топологию сети, требующую отдельных дуплексных кабелей для каждого RRU, на более эффективный одиночный многоволоконный гибридный кабель от BBU до корпуса, а затем распределяет волокна по RRU через предварительно собранные водонепроницаемые кабельные сборки со степенью защиты IP67. Распределение мощности между RRU осуществляется через встроенные разъемы питания.
Управление магистральным кабелем
Корпус решает проблемы с подключением магистральных кабелей благодаря устойчивым к скручиванию кабельным вводам (пластиковым или металлическим), вмещающим кабели с внешним диаметром 5–14 мм. Внутренние крепления фиксируют основные тросы и силовые элементы, выдерживая тяговое усилие 1200 Н в течение длительного времени. Возможность установки до 24 защитных муфт и 2 сплиттеров PLC обеспечивает эффективное распределение волокон. Противоскользящая конструкция основания обеспечивает надежное крепление на проводах или опорах.
Приложения для разведки и связи
Прочная конструкция корпуса идеально подходит для полевых коммуникаций, требующих частого перемещения кабелей. Прочная конструкция корпуса выдерживает сильное растяжение и многократное использование. Бронированные тросы и силовые элементы крепятся с помощью крепежных элементов, обеспечивающих предел прочности на разрыв 1200 Н. Высокопрочные материалы и конструкция дугового интерфейса обеспечивают надежную работу в ударных условиях.
Ключевые особенности
- Высокая совместимость с ODVA, Hconn (совместим с OptiTap), Mini SC, ODC, PTLC, PTMPO и адаптерами питания.
- Варианты заводской упаковки или сборки на месте
- Долговременное сопротивление тяге 1200 Н
- От 2 до 12 портов для одно- или многоволоконных жестких разъемов
- Возможности разделения волокон с помощью ПЛК или муфты для сращивания
- IP68 водонепроницаемость
- Установка на стену, на антенну или на опору
- Уменьшенная угловая поверхность и оптимизированная высота предотвращают помехи в разъемах.
- Соответствие стандартам IEC 61753-1.
- Экономия рабочего времени 40%
Технические характеристики
| Спецификация | Подробности |
|---|---|
| Размеры Д×Ш×В | 365×137×90 мм (без крышки) 375×142×120 мм (с крышкой) |
| Защита от проникновения | IP67 |
| Температурный диапазон | от -40°С до +80°С |
| Член прочности кабеля | Бронированный или небронированный |
| Тип кабеля | Гибрид или негибрид |
| Круглый кабель ОД | от 5,0 мм до 14 мм |
| Размер плоского кабеля | 4,6×8,9 мм |
| Материал оболочки кабеля | LSZH, ТПУ или ПЭ |
| Радиус изгиба | 20Д |
| Сопротивление раздавливания кабеля | 200 Н/см в долгосрочной перспективе |
| Предел прочности | 1200 Н долгосрочный |
| Устойчивость к ультрафиолетовому излучению | ИСО 4892-3 |
| Рейтинг противопожарной защиты | УЛ 94-В0 |
| Количество ПЛК | 1-2 шт. |
| Количество защитных рукавов | 1-24 шт. |
Информация о заказе
| Параметр | Параметры |
|---|---|
| Адаптер | Mini SC (1F), Harened (1F), ODVA (1F и 2F), PTLC (2F), AARC (2F и 4F), 3-контактная розетка |
| Порты | 1-12 |
| Оптоволоконный режим | СМ/ММ |
| Кабель | 1/2/4/8/индивидуально |
| Тип кабеля | Круглый бронированный, Круглый небронированный, Плоский, Круглый Гибридный ПЛК |
| ПЛК | С ПЛК/без ПЛК |
| Фьюжн-рукав | С приварной втулкой/без приварной втулки |
| Терминатор | Закаленный SC, ODVA, AARC, PTLC, PTMPO |
| Способ установки | Настенный монтаж, Воздушный, Крепление на столбе |
Технические чертежи
Изображения продукта
Почему выбирают TAKFLY?
- Более 26 лет опыта производства оптоволокна
- 450+ монтажников с опытом работы от 3 лет
- 10+ преданных своему делу инженеров по исследованиям и разработкам
- 16 литьевых машин и производственных линий, импортированных в Германию
- Более 30 испытательных машин, включая измерительные приборы OTDR, 3D, VFL, IL&RL
- Комплексное испытательное оборудование: прочность на растяжение, сопротивление раздавливанию, измеритель мощности, легкие проверки.
- OEM брендинг принят
- Участие в глобальных выставках: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic выставка.
Контроль качества
- Выборочная проверка сырья перед производством
- Полная проверка после каждого отдельного процесса
- Комплексные полуготовые проверки производства
- Полная проверка готовой продукции перед упаковкой
- Выборочные проверки перед отправкой
Информация о доставке
- Образцы: 1-3 рабочих дня
- Заказы массового производства: 3-7 рабочих дней
- Упаковка: пластиковые пакеты, коробки и поддоны доступны по запросу.
Часто задаваемые вопросы
В1: Как я могу получить ваш каталог и прайс-лист?
Пожалуйста, укажите свой адрес электронной почты или контактную информацию через наш веб-сайт, чтобы получить наш каталог и прайс-лист.
В2: Могу ли я договориться о ценах?
Да, мы можем рассмотреть скидки на многократную загрузку контейнеров смешанными товарами.
В3: Сколько будет стоить доставка?
Стоимость доставки зависит от размера вашего груза и способа доставки. Мы предоставим сборы по запросу.
В4: Могу ли я навестить вас?
Конечно! Наша фабрика расположена в Шэньчжэне, Китай. Пожалуйста, свяжитесь с нами, чтобы назначить встречу.
В5: Что делать, если возникнут проблемы с качеством, когда мы получим товар?
Если при распаковке у вас возникнут проблемы с качеством, сделайте фотографии для нашей справки. Наш отдел контроля качества проведет исследование и предложит лучшие решения, а также внедрит улучшения качества для будущего производства.
В6: Каковы ваши условия упаковки?
Обычно мы упаковываем товары в блистерные коробки и картонные коробки, но можем удовлетворить запросы клиентов на индивидуальную упаковку.
В7: Каковы ваши условия оплаты?
T/T 30% в качестве депозита и 70% баланса перед доставкой. Мы предоставляем фотографии продуктов и упаковки перед окончательной оплатой.
В8: Каковы ваши условия доставки?
EXW, FOB, CFR, CIF, DDU
В9: Как насчет времени доставки?
Обычно 5-7 рабочих дней после получения предоплаты. Конкретное время доставки зависит от товара и количества заказа.
В10: Можете ли вы производить продукцию по образцам?
Да, мы можем изготовить продукцию по вашим образцам или техническим чертежам.
