Оптический рефлектометр по времени otdr Большой сенсорный экран Ключи короткого пути
Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | Takfly/OEM |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | Оптическая временная область рефлектометр |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | can be negotiable |
| Упаковывая детали: | коробка + коробка + картон |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | LC,D/A,D/P,T/T,Western Union,MoneyGram |
| Поставка способности: | 50000 шт в месяц |
|
Подробная информация |
|||
| Название продукта: | Оптическая временная область рефлектометр | Масса: | 1,5 кг |
|---|---|---|---|
| Идущая температура: | от -10°С до 50°С | Температура памяти: | от -40°С до 70°С |
| Максимальное расстояние тестирования: | 3 км | Размер (h x w x d): | 150 х 235 х 66 мм |
| Выделить: | Оптический рефлектометр OTDR с сенсорным экраном,Горячие клавиши оптического рефлектометра,Большой экран OTDR для тестирования оптоволокна |
||
Характер продукции
Оптический рефлектометр временной области (OTDR)
Обзор продукции

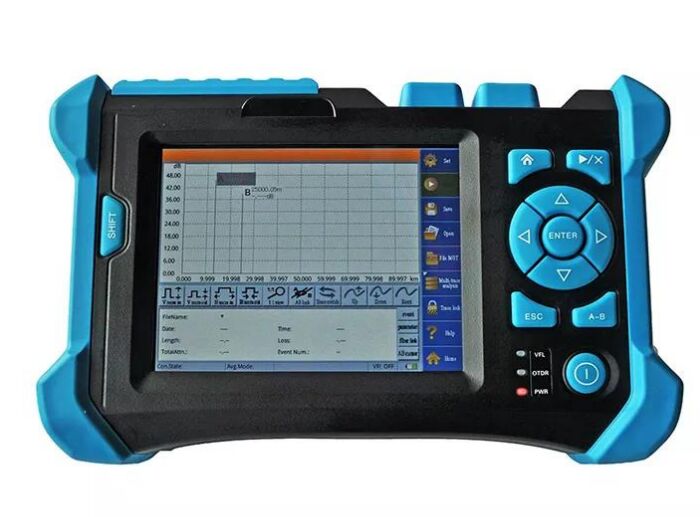

Расширенный оптический рефлектометр временного домена с большим сенсорным экраном с клавишами ярлыков для простой работы, предназначенный для комплексного тестирования волоконно-оптической сети.
- Большой сенсорный экран + клавиши ярлыков для интуитивной работы
- Батарея литийного полимера высокой емкости с длительным рабочим временем
- Интеллектуальное тестирование с простой эксплуатацией и мощными функциями
- Мемориальная карта + носители SD-карты с обширной емкостью хранения данных
- Комплексные возможности тестирования FTTx
- Доступны несколько вариантов длины волны
- Прочная конструкция корпуса с защитой от пыли и ударов
Повышенные преимущества производительности
Более мощная производительность, гораздо легче работа, более эффективная работа.
Разработанный для выполнения требований измерений по FTTx, Metropolitan Area Networks, Backbone Networks и другим оптическим сетевым приложениям.

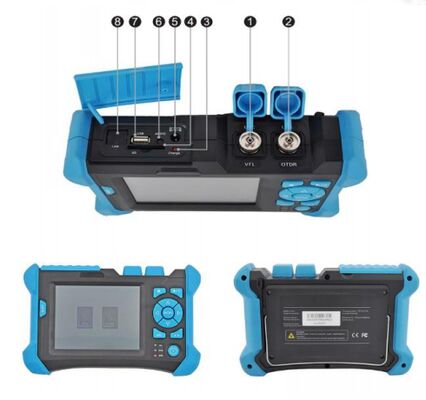

Идентификация интерфейса
- 1 Оптический интерфейс 1/VFL
- 2 Оптический интерфейс 2/OTDR
- 3 Показатель зарядки
- 4 Интерфейс SD-карты
- 5 Интерфейс адаптера питания
- 6 Интерфейс для наушников
- 7 Интерфейс USB
- 8 Интерфейс Ethernet
Технические спецификации
| Параметр | Спецификации |
|---|---|
| Длина волны (нм) | 850/1300, 1310/1550, 1310/1490/1550, 1625 |
| Динамический диапазон (dB) | 21/19, 32/30, 32/30/30, 344, 365 |
| Ширина импульса (ns) | 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480 |
| Скрытая зона событий (м) | 10, ≤ 1.8 |
| Слепая зона затухания (м) | 20, ≤10 |
| Дисплей | 5.6" LCD сенсорный экран |
| Линейность (dB/dB) | ±0.05 |
| Порог потерь (dB) | 0.05 |
| Соотношение разрешения потерь (dB) | 0.01 |
| Соотношение разрешения выборки (м) | 0.125 до 8 |
| Место отбора проб | 32K |
| Неопределенность расстояния (м) | ±(1 м + 5 × 10 × расстояние + интервал отбора проб) |
| Расстояние охвата (км) | 0.3 до 180 |
| Типичная продолжительность обновления в режиме реального времени | 0.2 |
| Способность запоминания | Карта SD (4G), > 10 000 штук |
| Продолжительность измерения | Установлено пользователем; 5sec, 10sec, 15sec, 30sec, 1min, 2min, 3min выбираемый |
Общие спецификации
| Параметр | Спецификации |
|---|---|
| Размеры (H × W × D) | 150 × 235 × 66 мм |
| Вес | 1.5 кг |
| Температура | Работа: от -10 до 50°С Хранение: от -40 до 70°С |
| Относительная влажность | 0% - 95% (неконденсация) |
| Силовое питание | Литийная батарея; непрерывная работа ≥ 8 часов |
Спецификации интерфейса
| Тип интерфейса | Спецификации |
|---|---|
| Оптический интерфейс | FC/UPC (PC и APC выбираются) |
| Интерфейс данных | Интерфейс USB, интерфейс SD-карты |
Видимая ориентация на неисправность (VFL)
| Параметр | Спецификации |
|---|---|
| Длина волны | 650 нм |
| Выходная мощность (dBm) | ≥ -3 |
| Максимальное расстояние испытания | 3 км. |
Технические примечания
- Технические спецификации описывают гарантированную производительность с использованием типичных измерений разъемов модели ПК
- Динамический диапазон, измеренный при максимальной ширине импульса и минутах средних временных условий
- Условия измерения слепой зоны: отражение в пределах 4 км, сила отражения < -45 дБ, измеряемая минимальной шириной импульса
- Динамический диапазон измеряется с фильтром и без него
Особенности счетчика OTDR
- Автоматический режим измерения: автоматическое установление параметров, сохранение данных и анализ.
- Режим измерения с несколькими длинами волн: автоматическое переключение длины волны для анализа аттенуации
- Функция фиксации следов: сравнение на одном экране следов измерений в реальном времени и средних
- Анализ многоволн: сравнение, отображение и анализ любого файла следов
- Онлайн-испытание FTTx с идентификацией разделителя и конца волокна
- Литий-ионная батарея большой емкости с временем ожидания > 8 часов
- Формат файла Bellcore (.sor) с емкостью хранения > 10 000 следов
- Коммуникационное освещение для защиты оборудования
- Выявление состояния соединения для оперативного мониторинга состояния
- Гибкое переключение режима измерения с помощью клавиш сокращения
Программное обеспечение для ПК OTDR Traces Manager
- Возможности массового изменения и серийного печати
- Создание специальных отчетов о испытаниях на основе требований пользователей
- Гибкие способы печати: одностраничная односледовая печать, серийная печать, одностраничная многоследовая печать, многоволновой дисплей
- Персонализированные варианты печати и настройка страниц
- Сравнение различий в форме волны: многообразное отображение формы волны в одном окне для анализа изменений параметров
