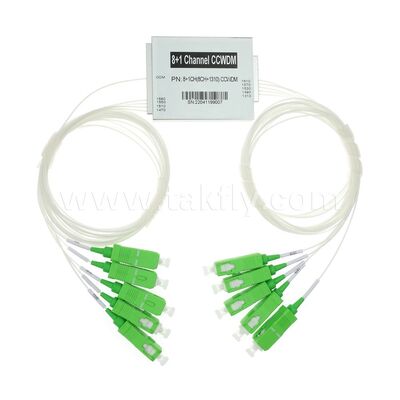

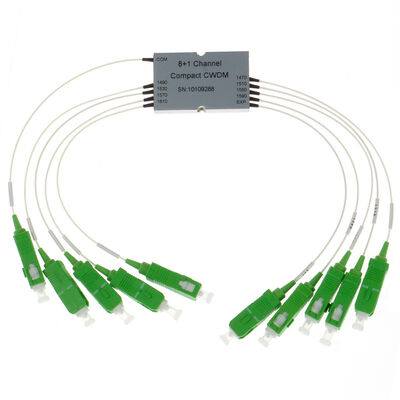

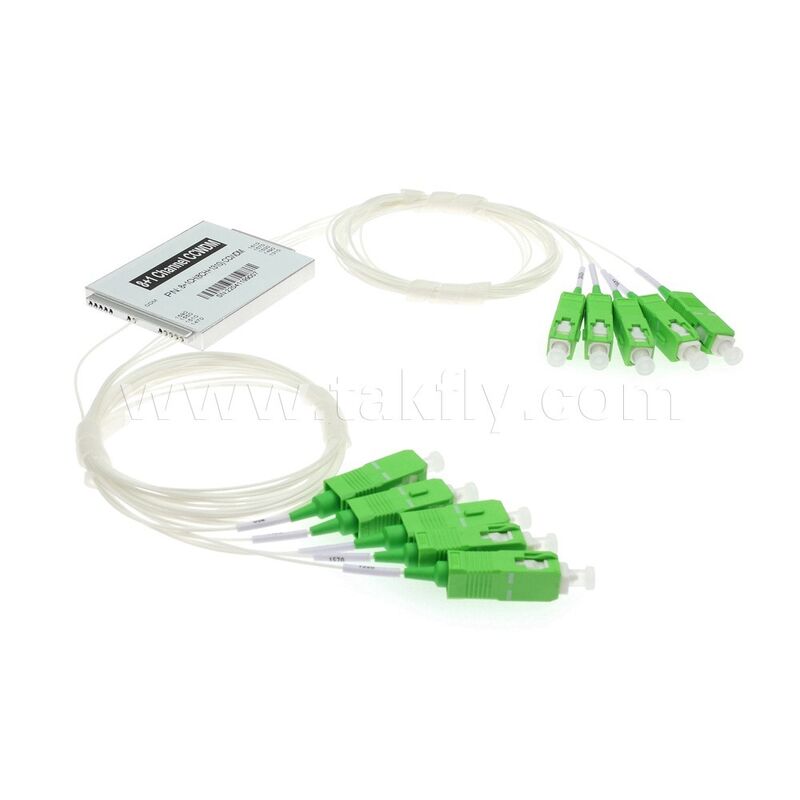

CCWDM 8+1Channel Compact Gross Wavelength Division Multiplexer G657A1 Волокно-оптическое для центра обработки данных FTTX
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | ISO, CE RoHS |
| Номер модели: | ДФ-8+1 CCWDM-1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | USD38-48/pc |
| Упаковывая детали: | блистерная упаковка + картонная коробка |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Т/Т, Вестерн Юнион |
| Поставка способности: | 50000 шт в месяц |
|
Подробная информация |
|||
| Тип разъема: | подлежащий определению | ||
|---|---|---|---|
| Выделить: | CCWDM 8+1 канал WDM Mux Demux,Компактный мультиплексер WDM G657A1,Центры обработки данных WDM для FTTX |
||
Характер продукции
Компактный мультиплексер разделения длины волны / модуль CCWDM Takfly использует технологию мультиплексирования разделения длины волны на основе TFF (фильтр тонкой пленки). Он работает аналогично модулям CWDM,но использует технологию свободного пространства, что приводит к значительно меньшему размеру упаковки, снижение потерь вставки и улучшение консистенции.
- Низкая потеря вставки
- Компактный размер
- Сверхстабильный и очень надежный
- Доступная расширенная рабочая температура
Модуль CCWDM Takfly использует технологию свободного пространства с независимым закрытым пространством для передачи оптического сигнала.в то время как другие порты передают световые сигналы через TFF (тонкопленочный фильтр).
Широко используется в телекоммуникациях, сетях предприятий, сетях PON, кабельном телевидении и других смежных областях.
| Параметр | 4 CH | 4 + UPG | 8 CH | 8 + UPG1 | 8 + UPG2 |
|---|---|---|---|---|---|
| Рабочая длина волны (нм) | 1260 ~ 1620 гг. | ||||
| Длина волны канала (нм) | 1270, 1290,..., 1590, 1610 или 1271, 1291,..., 1591, 1611 | ||||
| Диапазон длины волны порта UPG (нм) | NA | ТБД | NA | 1260 ~ 1360 | 1260 ~ 1457 гг. |
| Расстояние между каналами (нм) | 20 | ||||
| Пропускная полоса канала (нм) | CWL+/-6,5 нм | ||||
| Потеря вставки (dB) * | ≤ 0.8 | ≤ 0.8 | ≤ 1.4 | ≤ 1.4 | ≤ 1.7 |
| Канал Ripple (dB) | ≤ 0.3 | ||||
| Изоляция (dB) Соседняя | > 30 | ||||
| Изоляция (dB) Несоседняя | > 40 | ||||
| Изоляция UPG (dB) | NA | >15 | NA | >15 | >15 |
| Поляризация Mode Dispersion (PS) | ≤ 0.2 | ||||
| Потери, зависящие от поляризации (dB) | ≤ 0.2 | ||||
| Директивность (dB) | >45 | ||||
| Потеря возврата (dB) | >45 | ||||
| Максимальная мощность обработки (мВт) | 500 | ||||
| Рабочая температура (°C) | -5~+70 | ||||
| Температура хранения (°C) | -40 ~ 85 | ||||
| Тип волокна | G657A1 | ||||
| Коннектор | ТБД | ||||
| Размер упаковки (мм) | L55 x W45 x H6 или L44 x W25 x H6 | ||||
* Значения потерь вставки различаются в зависимости от конфигурации
