Спецификация оптоволоконного разветвителя ПЛК
Подробная информация о продукте:
| Место происхождения: | Китай, Шэньчжэнь |
| Фирменное наименование: | DF/OEM/Nuetral |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | Оптоволоконное плк -разветвитель |
Оплата и доставка Условия:
| Количество мин заказа: | Возможен торг |
|---|---|
| Цена: | negotiable denpend on QTY |
| Упаковывая детали: | Блистерная коробка+картонная коробка |
| Время доставки: | 5-9 рабочих дней в зависимости от количества |
| Условия оплаты: | Western Union, T/T, MoneyGram/Paypal |
| Поставка способности: | 1000 шт./День |
|
Подробная информация |
|||
| Название продукта: | Спецификация оптоволоконного разветвителя ПЛК | Рабочая длина волны ((nm): | 1260 | 1650 |
|---|---|---|---|
| Тип (1*Н): | 1*2 1*4 1*8 1*16 1*32 1*64 | Потеря Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Мин. обратные потери (дБ): | 55 | Тип волокна: | ITU-T G657A1, G657A2 и G.652D |
| Максимальная стабильность температуры (дБ): | 0.5 (типичный 0.3) | Рабочая температура (℃): | -40 ~ +85 |
| Оптоволоконная марка: | Корнинг, YOFC, OFS, Дракка | ||
| Выделить: | Характеристики оптических PLC-разветвителей,Оптический компонент PLC-разветвитель,Оптический разветвитель с гарантией |
||
Характер продукции
Оптический PLC-сплиттер
Обзор продукта
PLC (Planar Lightwave Circuit) Splitter - это устройство распределения мощности, основанное на технологии интегрированного кварцевого субстрата. Одномодовые PLC-сплиттеры 1×N и 2×N равномерно делят оптические сигналы с одного или двух входов на несколько выходов. Эти сплиттеры также могут работать в обратном направлении, объединяя несколько сигналов в одно или два волокна.
Применение
- Сектор телекоммуникаций
- Системы PON
- FTTH (Fiber to the Home - оптика до дома)
- CATV
- Передача видео
Особенности продукта
- Широкополосная рабочая длина волны
- Низкие вносимые потери
- Низкие PDL (поляризационно-зависимые потери)
- Компактный дизайн
- Отличная однородность между каналами
- Высокая надежность и стабильность
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая длина волны (нм) | 1260 ~ 1650 |
| Тип волокна | ITU-T G657A1, G657A2 и G.652D |
| Макс. температурная стабильность (дБ) | 0.5 (Типичное значение 0.3) |
| Рабочая температура (°C) | -40 ~ +85 |
| Температура хранения (°C) | -40 ~ +85 |
Характеристики сплиттера 1×N
| Тип | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Макс. вносимые потери (дБ) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Макс. однородность (дБ) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Макс. PDL (дБ) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Характеристики сплиттера 2×N
| Тип | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Макс. вносимые потери (дБ) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Макс. однородность (дБ) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Макс. PDL (дБ) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Примечание: Все измерения выполнены при комнатной температуре, разъемы не включены.
Размеры упаковки
Упаковка сплиттера 1×N
| Тип упаковки | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Базовая металлическая коробка (Д×Ш×В мм) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Металлическая коробка Mini Module (мм) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Пластиковая коробка Module (мм) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Упаковка сплиттера 2×N
| Тип упаковки | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Базовая металлическая коробка (Д×Ш×В мм) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Металлическая коробка Mini Module (мм) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Пластиковая коробка Module (мм) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |

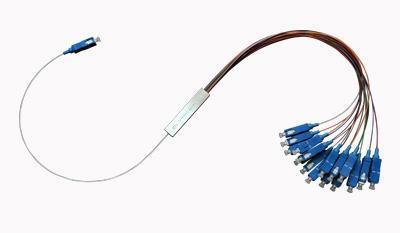

Изображения продукта
Почему стоит выбрать TAKFLY
- Более 25 лет опыта производства оптоволоконной продукции
- Более 450 рабочих сборки с опытом работы более 3 лет
- Более 10 инженеров-разработчиков, занимающихся инновациями
- 16 импортных из Германии литьевых машин и производственных линий
- Более 30 испытательных машин, включая OTDR, 3D, VFL, измерительные приборы IL&RL
- Комплексное испытательное оборудование: тестеры на прочность при растяжении, тестеры на устойчивость к раздавливанию, тестеры измерителей мощности, световые контроллеры
- Принимается брендирование OEM
- Участие в глобальных выставках: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Контроль качества
- Выборочная проверка сырья перед производством
- Полная проверка после каждого отдельного процесса
- Комплексные проверки незавершенного производства
- Полная проверка готовой продукции перед упаковкой
- Выборочные проверки перед отправкой
Информация о доставке
- Образцы: 1-3 рабочих дня
- Заказы на массовое производство: 3-7 рабочих дней
- Упаковка: полиэтиленовые пакеты, картонные коробки и поддоны доступны по запросу
Часто задаваемые вопросы
Вопрос 1: Как я могу получить ваш каталог и прайс-лист?
Ответ 1: Пожалуйста, укажите свой адрес электронной почты или контактную информацию через наш веб-сайт, чтобы получить наш каталог и прайс-лист.
Вопрос 2: Могу ли я договориться о ценах?
Ответ 2: Да, мы можем рассмотреть скидки для нескольких контейнеров со смешанными товарами.
Вопрос 3: Сколько будет стоить доставка?
Ответ 3: Стоимость доставки зависит от размера вашей партии и способа доставки. Мы предоставим расценки по запросу.
Вопрос 4: Могу ли я вас посетить?
Ответ 4: Конечно! Наша фабрика находится в Шэньчжэне, Китай. Пожалуйста, свяжитесь с нами, чтобы назначить встречу.
Вопрос 5: Что делать, если при получении товара возникнут проблемы с качеством?
Ответ 5: Если при распаковке возникнут проблемы с качеством, пожалуйста, сделайте фотографии для нашей справки. Наш отдел контроля качества проведет расследование и предоставит лучшие решения, а также внедрит улучшения качества для будущего производства.
Вопрос 6: Каковы ваши условия упаковки?
Ответ 6: Обычно мы упаковываем товары в блистерные коробки и картонные коробки, но можем удовлетворить запросы клиентов на индивидуальную упаковку.
Вопрос 7: Каковы ваши условия оплаты?
Ответ 7: T/T 30% в качестве депозита и 70% остаток перед доставкой. Мы предоставляем фотографии продукции и упаковки перед окончательной оплатой.
Вопрос 8: Каковы ваши условия доставки?
Ответ 8: EXW, FOB, CFR, CIF, DDU
Вопрос 9: Как насчет вашего времени доставки?
Ответ 9: Обычно 5-7 рабочих дней после получения предоплаты. Конкретное время доставки зависит от товаров и количества заказа.
Вопрос 10: Можете ли вы производить продукцию в соответствии с образцами?
Ответ 10: Да, мы можем производить продукцию на основе ваших образцов или технических чертежей.
