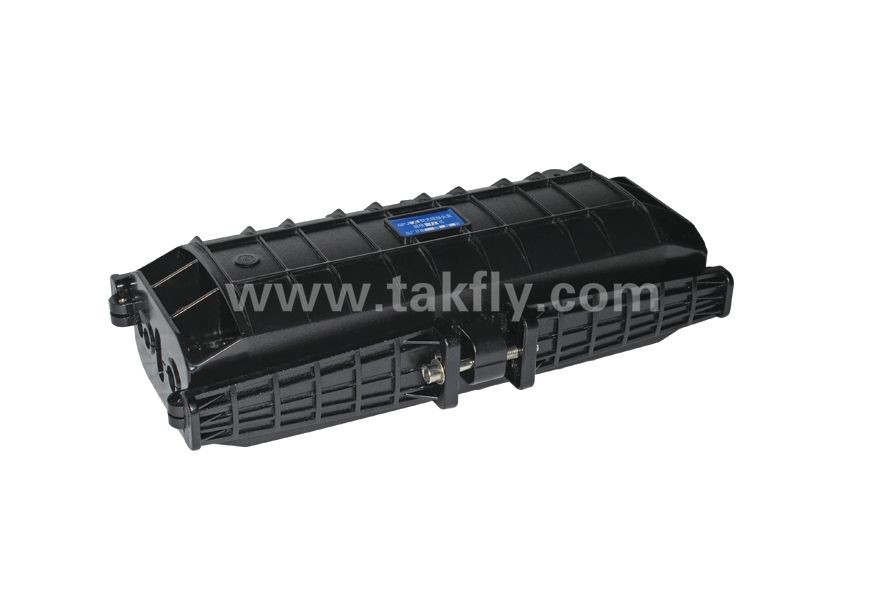

288 Ядра Купола Теплосокращаемая уплотнитель Волоконно-оптическая застежка FOSC Разработана для оптимальной производительности и эффективности
Подробная информация о продукте:
| Место происхождения: | Шэньчжэнь, Китай |
| Фирменное наименование: | Takfly/OEM |
| Сертификация: | CE, ISO, RoHS, GS |
| Номер модели: | TK-SC-A11 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Can be negotiated |
| Время доставки: | день 3-7working |
| Условия оплаты: | L/C, T/T, Western Union, Paypal |
| Поставка способности: | 50000 штук в месяц |
|
Подробная информация |
|||
| Рабочая температура: | -40 0C ~+85 0C | Относительная влажность: | ≤ 85% (+30 0C) |
|---|---|---|---|
| Атмосферное давление: | 70Kpa~106Kpa | Потеря вставки: | ≤ 0.2dB |
| Потеря возвращения UPC: | ≥ 50dB | Потеря возвращения APC: | ≥ 60 дБ |
| Вставить и вынуть жизнь: | > 1000 раз | ||
| Выделить: | Закрытие соединения оптического волокна купола,FOSC Fiber Optic Splice Closure (Закрытие соединения оптических волокон),288 ядров Оптические волокна |
||
Характер продукции
1. Область применения
Данное руководство по установке предназначено для затвора для сращивания оптоволокна (далее сокращенно FOSC) в качестве руководства по правильной установке.
Область применения: воздушная, подземная, настенная, настенная в воздуховоде и смотровом отверстии. Температура окружающей среды колеблется от -40 до +65℃.
2. Базовая структура и конфигурация
2.1 Размеры и емкость
| Внешний размер (ДxШxВ) |
410х200х120(мм) |
| Вес (без внешней коробки) |
1900г-2100г |
| Количество входных/выходных портов |
6 портов |
| Диаметр оптоволоконного кабеля |
Φ8—Φ16 (мм) |
| Мощность ФОСК | Банчи: 6–96 (ядер), Лента: макс. 144 (ядра) |
2.2 Основные компоненты
| Нет. | Название компонентов | Количество | Использование | Примечания | |
| 1 |
Жилье |
1 комплект | Защита соединений оптоволоконного кабеля в целом |
Внутренний диаметр: 285x110 (мм) |
|
| 2 |
Вставная пластина |
2 пары |
Ремонт корпуса |
175х56х30(мм) |
|
| 3 | Лоток для сращивания оптоволокна (FOST) |
Макс. 4 противня (пучковые) Макс. 4 лотка (лента) |
Крепление термоусадочного защитного рукава и удержание волокон |
Подходит для: Банчи: 6,8,12,16,24 (ядра) Лента: 3 (шт.) |
|
| 4 |
Фундамент |
1 комплект |
Крепление оптоволоконного кабеля, усиленная жила и FOST |
||
| 5 | Уплотнение фитинга | 1 комплект | Уплотнение между крышкой FOSC и нижней частью FOSC | ||
| 6 |
Заглушка порта |
6 шт. |
Герметизация пустых портов |
||
| 7 |
Заземляющее устройство деривина |
1 комплект |
Выведение металлических частей оптоволоконных кабелей в FOSC для заземления |
Конфигурация согласно требованию |
|
2.3 Основные принадлежности и специальные инструменты
| Нет. | Имяаксессуары | Количество | Использование | Примечания | |
| 1 |
Термоусадочный защитный рукав |
Защита соединений оптоволоконного кабеля | Конфигурация согласно емкость |
||
| 2 |
Нейлоновый галстук |
|
Фиксация волокна защитнымпальто |
Конфигурация согласно емкость |
|
| 3 |
Изоляционная лента |
1 рулон |
|||
| 4 |
Уплотнительная лента |
1 рулон |
Исправлениеи уплотнение одинарное |
Конфигурация согласно спецификации | |
| 5 |
Подвесной крючок |
1 комплект | Крепление и герметизациямассаоптоволоконный кабель | ||
| 6 |
Заземляющий провод |
1 шт. |
Разветвленные оптоволоконные кабели |
Провести в соответствии с фактическими требованиями |
|
| 7 |
Абразивная ткань |
1 шт. |
Проходка между заземляющими устройствами |
||
| 8 |
Этикетировочная бумага |
1 шт. |
Поместите в FOSC перед герметизацией для осушения воздуха. |
||
| 9 |
Специальный ключ |
3 шт. |
Маркировка волокон |
||
| 10 |
Мерная бумага |
1 шт. |
Стяжная гайка усиленного сердечника |
Измерение периметра с помощью соответствующей измерительной бумаги |
|
| 11 |
Буферная трубка |
На решение клиентов |
Подключен к волокнам и зафиксирован с помощью FOST, управляющего буфера |
Конфигурация согласно требованию | |
| 12 |
осушитель |
1 сумка |
Поместите в FOSC перед герметизацией для удаления воздуха. |
||
3. Необходимые инструменты для установки.
3.1 Дополнительные материалы (предоставляются оператором)
| Название материалов | Использование |
| скотч | Маркировка, временное крепление |
| Этиловый спирт | Очистка |
| Марля | Очистка |
3.2 Специальные инструменты (предоставляются оператором)
| Имяинструменты | Использование |
|
Резак волокна |
Отрезание волокон |
|
Стриппер для волокон |
Снимите защитное покрытие с оптоволоконного кабеля |
|
Комбинированные инструменты |
Сборка ФОСК |
3.3 Универсальные инструменты (предоставляются оператором)
|
Название инструментов |
Использование и спецификация |
|
Лента-лента |
Измерительный оптоволоконный кабель |
|
Труборез |
Резка оптоволоконного кабеля |
|
Электрический резак |
Снимите защитное покрытие с оптоволоконного кабеля. |
|
Комбинированные плоскогубцы |
Отрезание армированного сердечника |
|
Отвертка |
Крестообразная отвертка |
|
ножницы |
|
|
Водонепроницаемый чехол |
Водонепроницаемый, пыленепроницаемый |
|
Металлический ключ |
Стяжная гайка усиленного сердечника |
3.4 Инструменты для сращивания и тестирования (предоставляются оператором)
| Название инструментов | Использование и спецификация |
| Машина для сращивания плавлением | Сращивание волокон |
| рефлектометр | Тестирование сплайсинга |
| Инструменты для временного сращивания | Предварительное тестирование |
Примечание. Вышеупомянутые инструменты и средства тестирования должны предоставляться самими операторами.
4. Блок-схема установки
5. Процесс установки FOSC.
5.1 Шаг первый – Откройте затвор
5.1.1 Очистка места установки и определение места установки FOSC, а затем прокладка необходимых оптоволоконных кабелей.
5.1.2 Проверьте, хорошо ли упакованы основные компоненты и аксессуары.

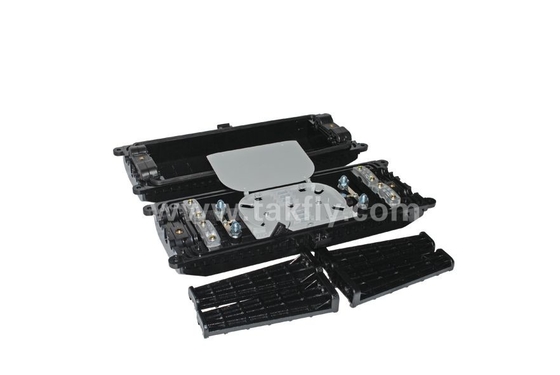

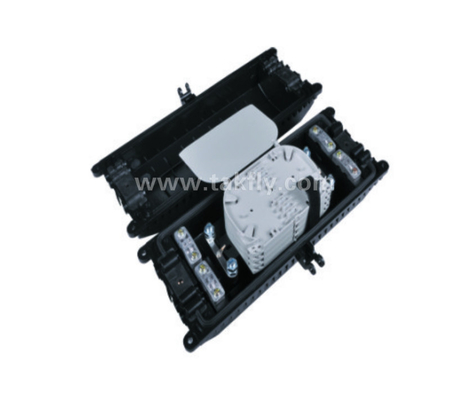

5.1.3 Откройте крышку
- Снимите крепежный болт вставной пластины с помощью специального ключа. Вставьте крепежный болт в отверстие с резьбой рядом с крепежным отверстием вставной пластины и вытолкните вставные пластины гаечным ключом.
- С помощью специального ключа снимите все фиксирующие болты на корпусе, а также крепежные болты (также можно установить подвесной крючок в соответствии с требованиями установки) в четырех углах, а затем откройте крышку.
5.1.4 См. рисунок 1.
Важные вопросы:Если погодные условия недостаточно хорошие, то необходимо поставить палатку, водонепроницаемую и пыленепроницаемую.
5.2 Шаг второй. Определите длину оптоволоконного кабеля, который необходимо закрепить и зачистить внутри. ФОСК
5.2.1
- Оптоволоконный кабель длиной 60 мм: расстояние от уплотнительного фитинга до пресс-карты оптоволоконного кабеля.
- Оптоволоконный кабель длиной 1950 мм: его наматывают и сращивают после зачистки.
- Волокно с защитным покрытием длиной 350 мм: расстояние от точки крепления оптоволоконного кабеля до точки крепления FOST (лоток для сращивания оптоволокна).
- Волокно длиной 1600 мм: после снятия защитного покрытия наматывается внутри ФОСТа после сращивания с другими волокнами.
5.2.2 См. рисунок 2.
Важные вопросы:
- Зарезервируйте достаточную длину оптоволоконного кабеля для сращивания.
- Длина зачистки также может быть определена заказчиком в соответствии с требованиями установки.
5.3 Шаг третий – Снимите защитное покрытие с оптоволоконного кабеля и оптоволокна.
5.3.1 Снимите защитное покрытие с оптоволоконного кабеля с температуры. Отметьте расположение резака и съемника, длину зачистки см. на Рисунке 2. Длина зачистки также может быть определена в соответствии с требованиями к установке.
5.3.2 См. рисунок 3.
Важные вопросы: Если сложно снять всю защитную оболочку оптоволоконного кабеля одновременно, снимите ее по частям, чтобы избежать разрыва волокна.
5.4 Шаг четвертый. Отделите сердцевины волокна и подготовьтесь к работе перед креплением оптоволоконного кабеля.
5.4.1 Намотайте 2 слоя изоляционной ленты на защитное покрытие сердцевины волокна. Тем временем избавьтесь от набивки, отделите сердцевину волокон и очистите их. Сформируйте кольцо диаметром около 100 мм и временно закрепите его на волокне с помощью клейкой ленты.
5.4.2 Этот FOSC имеет 6 входных/выходных портов. Входные/выходные порты могут быть выбраны в соответствии с количеством и диаметрами волоконно-оптических кабелей, которые будут фактически установлены, затем необходимо вынуть соответствующее количество заглушек портов.
5.4.3 Этот FOSC подходит для следующих диаметров оптоволоконных кабелей соответственно:
Порт A: подходит для оптоволоконного кабеля макс. диаметр ф16мм
Порт B: подходит для оптоволоконного кабеля макс. диаметр ф13мм
5.4.4 Соответствующие входные/выходные порты следует выбирать в соответствии с фактически установленными оптоволоконными кабелями. Если диаметр оптоволоконного кабеля меньше диаметра входного/выходного порта, для увеличения диаметра оптоволоконного кабеля следует использовать герметизирующую ленту, периметр которого можно измерить с помощью соответствующей измерительной бумаги (отмеченной отверстием А, Отверстие Б).
5.4.5 Соответствующую крышку входной/выходной трубки можно слегка подбить отверткой изнутри наружу в зависимости от количества и диаметра требуемого оптоволоконного кабеля.
5.4.6 Зарезервируйте армированный сердечник длиной 35 мм и отрежьте ненужные.
5.4.7 См. рисунок 4.
Важные вопросы:
- Прежде чем использовать герметизирующую ленту для увеличения диаметра оптоволоконного кабеля, ее следует поцарапать и очистить абразивной тканью и этиловым спиртом.
- Отрежьте армированный сердечник специальным кусачками.
5,5
Шаг пятый. Закрепите армированную жилу и оптоволоконный кабель.
5.5.1 По завершении вышеописанных действий снимите заглушки портов, пресс-панель и фиксирующую гайку усиленного сердечника. Обязательно проверьте, подходит ли зачищенный оптоволоконный кабель к крепежным портам или нет. В противном случае регулировку следует провести вовремя. В противном случае это повлияет на качество установки.
5.5.2 Затяните пресс-панель оптоволоконного кабеля. Если диаметр оптоволоконного кабеля мал, увеличьте его с помощью изоляционной ленты.
5.5.3 Затяните гайку армированного сердечника специальным ключом (пластиковым), а затем затяните ее металлическим ключом (металлический ключ должен быть предоставлен оператором).
5.5.4 См. рисунок 5.
Шаг шестой – Сращивание волокон
5.6.1 Для сращивания волокон следуйте инструкциям по эксплуатации сварочного аппарата.
Важный вопрос: обратите внимание на скручивание и изгиб волокна.
5,7 Шаг седьмой – Установите термоусадочную защитную манжету и внутренние волокна.
5.7.1 После завершения сращивания волокон первое кольцо волокна должно быть размещено на самой дальней стороне FOST, оставшееся волокно должно быть намотано, образуя кольцо диаметром не менее 80 мм. затем поместите его в FOST (лоток для сращивания оптоволокна) вместе с термоусадочной защитной гильзой. (Сначала закрепите термоусадочную защитную гильзу в пазу, затем соответствующим образом увеличьте диаметр оптоволоконного кольца.)
5.7.2 См. рисунок 6.
Важный вопрос: обратите внимание на скручивание и изгиб волокна.
5,8 Шаг восьмой – Проверьтесь комплексно
Для обеспечения технических требований необходимо соблюдать следующие указания:
5.8.1 Волокна в FOST сращены и установлены правильно. Изогнутый диаметр волокна соответствует техническим требованиям.
5.8.2 Внутренние зажимы затянуты.
5.8.3 Входные/выходные порты без установленных оптоволоконных кабелей должны быть закрыты заглушками портов.
5.8.4 Контролируйте количество герметизирующей ленты в пределах допустимого диапазона.
5.8.5 Уплотнительная арматура установлена аккуратно и ровно. Если нет, выровняйте его уплотнительной лентой.
5.8.6 Уплотнение крышки уплотнительного штуцера
5.8.7 См. рисунок 7.
5,9 Шаг девятый – Соберите корпус FOSC и закрепите FOSC.
5.9.1 Поместите крышку FOSC непосредственно на нижнюю часть FOSC.
5.9.2 Вставьте фиксирующий болт FOSC и затяните его специальным ключом.
5.9.3 Вставьте пластины-вставки в паз (по одной паре с каждой стороны, одна деталь с отверстием с резьбой посередине, другая с отверстием без резьбы посередине). Затяните болты вставной пластины специальным ключом.
5.9.4 Если FOSC предназначен для применения в воздухе, поместите подвесной крючок на одну сторону затвора, а затем затяните крепежные болты с обеих сторон. В противном случае затяните 4 крепежных болта в четырех углах соответственно.
5.9.5 См. рисунок 8.
Важные вопросы:
- очистите корпус и обратите внимание на указанную выше последовательность.
5.10 Шаг десятый — Исправьте FOSC.
5.10.1 Закрепите FOSC и затяните болты в последовательности согласно рисунку 9.
Важные вопросы: Повторно затяните через пять минут.
