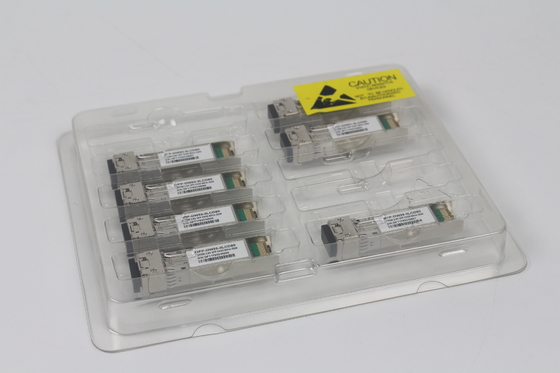

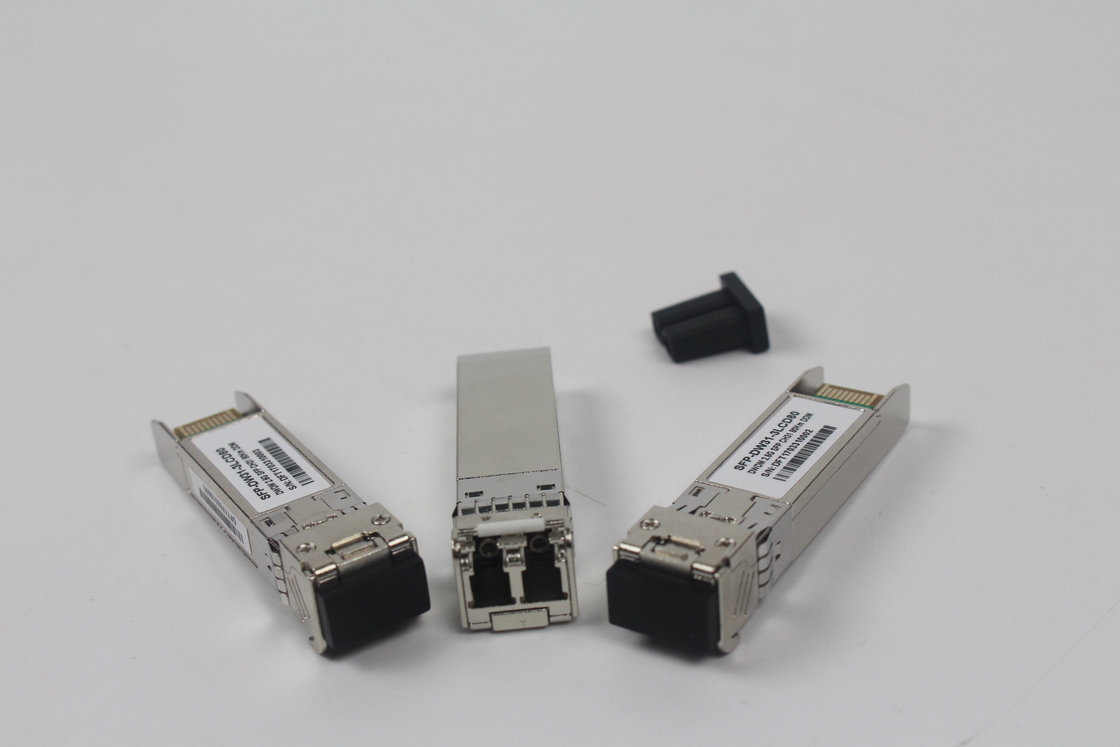

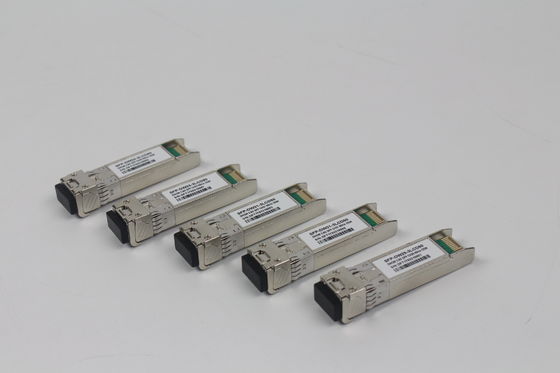

10 Гбит / с DWDM 40 км 50 ГГц SFP + приемопередатчик
Подробная информация о продукте:
| Место происхождения: | Гуандун, Шэньчжэнь |
| Фирменное наименование: | TAKFLY |
| Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Номер модели: | TKQS28-100G-SR4 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 штук |
|---|---|
| Цена: | US$0.01 ~ US$1200/PC |
| Время доставки: | 3-7 рабочих дней |
| Условия оплаты: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Подробная информация |
|||
| Соотношение: | 50/50 | Длина волны центра: | 1450nm |
|---|---|---|---|
| потеря вставки: | ≤ 0,3 дБ | Масса упаковки: | 10G |
| Тип упаковки: | Голые волокна, 900мм пропускная трубка, 2мм кабель | Wavelegth: | 1310 нм |
| Выравнивание оси: | Медленная ось или быстрая ось | Диапазон длины волны: | 1310nm, 1550nm |
| Применение: | Системы оптической связи | Коэффициент Splitter: | 98/2 |
| Температура хранения: | -40 ~ + 85°C | Номер порта: | 1X2 |
| Длина волокна: | 1M | Волокна: | PM Corning 980nm волокна |
| Мощность обработки энергии: | Высокая власть | ||
Характер продукции
Функции
- До 11,1 Гбит / с каналов данных
- До 40 км передачи на SMF
- DWDM EML -лазер и приемник
- Металлический корпус, для нижнего EMI
- 2-проводной интерфейс со встроенным цифровым диагностическим мониторингом
- Горячий подготовлен SFP+ Footprint
- Технические характеристики, соответствующие SFF 8472
- Соответствие SFP+ MSA с разъемом LC
- Одиночный источник питания 3,3 В
- Диапазон рабочей температуры корпуса: от 0 ° C до 70 ° C
- Рассеяние энергии <1,5 Вт
Приложения
- 10GBASE-ER/EW
- 40 км 10G Fiber Channel
- 10G Ethernet с FEC
Описание продукта
Приемопередатчики TAKFLY TKD-XX92-3LCD40 включают в себя континод и передатчик DFB-EML, стабилизированный DFB-EML. Цифровые диагностические функции доступны с помощью I2C. Этот модуль предназначен для одномодового волокна и работает на номинальной длине волны 50 ГГц сетки ITU, C -полосы DWDM длины волны.
Выбор продукта
C-диапазон λc
|
Канал |
Длина волны (нм) |
Частота (ТГц) |
Канал |
Длина волны (нм) |
Частота (ТГц) |
|
|
|
|
|
|
|
|
C13 |
1567.13 |
191.30 |
C37 |
1547.72 |
193.70 |
|
|
|
|
|
|
|
|
C14 |
1566.31 |
191.40 |
C38 |
1546.92 |
193.80 |
|
|
|
|
|
|
|
|
C15 |
1565.50 |
191.50 |
C39 |
1546.12 |
193,90 |
|
|
|
|
|
|
|
|
C16 |
1564,68 |
191.60 |
C40 |
1545.32 |
194.00 |
|
|
|
|
|
|
|
|
C17 |
1563,86 |
191.70 |
C41 |
1544.53 |
194.10 |
|
|
|
|
|
|
|
|
C18 |
1563.05 |
191.80 |
C42 |
1543,73 |
194.20 |
|
|
|
|
|
|
|
|
C19 |
1562,23 |
191.90 |
C43 |
1542,94 |
194.30 |
|
|
|
|
|
|
|
|
C20 |
1561.42 |
192.00 |
C44 |
1542.14 |
194.40 |
|
|
|
|
|
|
|
|
C21 |
1560.61 |
192.10 |
C45 |
1541.35 |
194.50 |
|
|
|
|
|
|
|
|
C22 |
1559,79 |
192.20 |
C46 |
1540.56 |
194.60 |
|
|
|
|
|
|
|
|
C23 |
1558,98 |
192.30 |
C47 |
1539,77 |
194.70 |
|
|
|
|
|
|
|
|
C24 |
1558.17 |
192.40 |
C48 |
1538.98 |
194.80 |
|
|
|
|
|
|
|
|
C25 |
1557.36 |
192.50 |
C49 |
1538.19 |
194.90 |
|
|
|
|
|
|
|
|
C26 |
1556.55 |
192.60 |
C50 |
1537.40 |
195.00 |
|
|
|
|
|
|
|
|
C27 |
1555,75 |
192.70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
|
|
C28 |
1554,94 |
192.80 |
C52 |
1535,82 |
195.20 |
|
|
|
|
|
|
|
|
C29 |
1554.13 |
192.90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
|
|
C30 |
1553,33 |
193.00 |
C54 |
1534.25 |
195.40 |
|
|
|
|
|
|
|
|
C31 |
1552,52 |
193.10 |
C55 |
1533,47 |
195.50 |
|
|
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532,68 |
195.60 |
|
|
|
|
|
|
|
|
C33 |
1550,92 |
193.30 |
C57 |
1531.90 |
195.70 |
|
|
|
|
|
|
|
|
C34 |
1550.12 |
193.40 |
C58 |
1531.12 |
195.80 |
|
|
|
|
|
|
|
|
C35 |
1549,32 |
193.50 |
C59 |
1530.33 |
195.90 |
|
|
|
|
|
|
|
|
C36 |
1548.51 |
193.60 |
C60 |
1529,55 |
196.00 |
|
|
|
|
|
|
|
|
Нетозок |
Peakwavelengthbet Между 1528,77 нм-1567.13 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
|
Абсолютные максимальные оценки
|
Параметр |
Символ |
Мин |
Тип |
Максимум |
Единица |
Примечание |
|
Температура хранения |
Т.С. |
-40 |
- |
85 |
ºC |
|
|
Относительная влажность |
Раствор |
5 |
- |
95 |
% |
|
|
Напряжение питания |
Венчурной |
-0.3 |
- |
4 |
V. |
|
|
Входное напряжение сигнала |
|
VCC-0.3 |
- |
VCC+0,3 |
V. |
|
Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин |
|
Тип |
Максимум |
Единица |
Примечание |
|
Кейс Рабочая температура |
Т |
0 |
|
- |
70 |
ºC |
Без воздушного потока |
|
|
|
|
|
|
|
|
|
|
Напряжение питания |
Венчурной |
3.14 |
|
3.3 |
3.47 |
V. |
|
|
|
|
|
|
|
|
|
|
|
Ток питания |
ICC |
- |
|
|
450 |
магистр |
|
|
|
|
|
|
|
|
|
|
|
Скорость передачи данных |
Бренд |
|
|
10.3125 |
|
Гбит / с |
|
|
|
|
|
|
|
|
|
|
|
Расстояние передачи |
Тд |
|
|
- |
40 |
км |
|
|
|
|
|
|
|
|
|
|
|
Связанное волокно |
|
|
Одиночное волокно |
|
|
9/125UM SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Оптические характеристики
|
Параметр |
Символ |
Мин |
Тип |
Максимум |
Единица |
ПРИМЕЧАНИЕ |
|
|
|
|
|
|
|
|
|
|
|
Передатчик |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Средняя оптическая сила |
Надутый |
-2 |
|
2 |
DBM |
1 |
|
|
|
|
|
|
|
|
|
|
|
Оптическая длина волны |
λc |
λc-0.1 |
|
λc+0,1 |
н.м. |
|
|
|
|
|
|
|
|
|
|
|
|
Центральное расстояние длины волны |
|
|
100 |
|
ГГц |
2 |
|
|
|
|
|
|
|
|
|
|
|
Оптическое коэффициент вымирания |
Эр |
6,0 |
|
|
дБ |
|
|
|
|
|
|
|
|
|
|
|
|
Передатчик и дисперсия |
TDP |
|
|
3.0 |
дБ |
|
|
|
Штраф |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Коэффициент подавления бокового режима |
Smsr |
30 |
|
|
дБ |
|
|
|
|
|
|
|
|
|
|
|
|
Средняя мощность запуска |
Пирог |
|
|
-30 |
DBM |
|
|
|
|
|
|
|
|
|
|
|
|
Выходная маска глаз |
|
Соответствие IEEE 802.3ae |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Приемник |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Чувствительность RX |
Rsens |
|
|
-15.8 |
DBM |
3 |
|
|
|
|
|
|
|
|
|
|
|
Входная мощность насыщения |
Псат |
-6 |
|
|
DBM |
|
|
|
(Перегрузка) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диапазон длины волны |
λВ |
1260 |
|
1600 |
н.м. |
|
|
|
|
|
|
|
|
|
|
|
|
Los De-Assert |
Лосд |
|
|
-17 |
DBM |
|
|
|
|
|
|
|
|
|
|
|
|
Лос утверждает |
Лоса |
-30 |
|
|
DBM |
|
|
|
|
|
|
|
|
|
|
|
|
Лос -гистерезис |
|
0,5 |
|
|
дБ |
|
|
|
|
|
|
|
|
|
|
|
|
Примечания: |
|
|
|
|
|
|
|
1)Выходная мощность-это мощность, связанная с одномодовым волокном 9/125 мм.
2)Соответствует приблизительно 0,8 нм.
3) Измерено с помощью PRB 231-1 Тестовый шаблон, @10.325gb/s, ber <10-12Полем
|
Электрические характеристики |
|
|
|
|
|
|
|
||
|
|
Параметр |
Символ |
Мин |
Тип |
|
Максимум |
Единица |
ПРИМЕЧАНИЕ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение снабжения |
Венчурной |
3.14 |
3.3 |
|
3.46 |
V. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ток снабжения |
ICC |
|
|
|
450 |
магистр |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Передатчик |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Входной дифференциальный импеданс |
ом |
|
100 |
|
|
Ω |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дифференциальные данные ввода данных |
Вин, стр |
120 |
|
|
820 |
мв. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Передача отключения напряжения |
Вд |
VCC - 1.3 |
|
|
Венчурной |
V. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Передача включить напряжение |
Вен |
Визит |
|
|
VEE+ 0,8 |
V. |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tx_fault напряжение-высокий |
|
VCC - 1.3 |
|
|
Венчурной |
V. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tx_fault напряжение |
|
Визит |
|
|
VEE+ 0,8 |
V. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Передача отключения Assert |
|
|
|
|
10 |
нас |
|
|
|
|
Время |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Приемник |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дифференциальные данные выходных данных |
Vout, pp |
350 |
|
|
850 |
мв. |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Время повышения вывода данных |
трэнд |
30 |
|
|
|
пса |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Время падения вывода данных |
тфу |
30 |
|
|
|
пса |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Los De-Assert |
|
VCC - 1.3 |
|
|
Vcchost |
V. |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Лос утверждает |
|
Визит |
|
|
VEE+0,8 |
V. |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
Примечания:
- Подключено непосредственно к входным контактам TX. AC связался после этого
- Или открытая цепь.
- В 100 Ом дифференциального прекращения.
- Это нефильтрованные значения 20-80%
- Потеря сигнала - lvttl. Логика 0 указывает на нормальную работу; Логика 1 указывает не обнаружено сигнала.
Описания выводов
Печат из блока разъема на хост -плате
|
Приколоть |
Символ |
Имя/описание |
ПРИМЕЧАНИЕ |
|||
|
1 |
V.восточноевропейское время |
Земля передатчика |
(Общий с приемной площадкой) |
1 |
||
|
2 |
ТВИНА |
|
Неисправность передатчика. |
|
2 |
|
|
3 |
ТДиск |
Передатчик отключен. Лазерный выход отключен на высоком или открытом. |
3 |
|||
|
4 |
SDA |
2-проводная линия данных серийного интерфейса |
4 |
|||
|
|
|
|
|
|||
|
5 |
SCL |
2-проводная линия серийного интерфейса. |
4 |
|||
|
|
|
|
|
|||
|
6 |
Mod_abs |
Модуль отсутствует. Заземлен в модуле |
4 |
|||
|
|
|
|
|
|
|
|
|
7 |
Rs0 |
|
Выберите ставку 0 |
|
5 |
|
|
|
|
|
|
|
||
|
8 |
Лос - |
Потеря индикации сигнала. |
Логика 0 указывает на нормальную работу. |
6 |
||
|
|
|
|
|
|||
|
9 |
Rs1 |
Не требуется соединение |
1 |
|||
|
|
|
|
|
|
||
|
10 |
V.Погасить |
Получатель |
(Общие с землей передатчика) |
1 |
||
|
11 |
V.Погасить |
Получатель |
(Общие с землей передатчика) |
1 |
||
|
12 |
Rd- |
Приемник перевернулся данные. |
AC связан |
|
||
|
|
|
|
|
|||
|
13 |
Rd+ |
Приемник не инвертированные данные. AC связан |
|
|||
|
|
|
|
|
|
||
|
14 |
V.Погасить |
Получатель |
(Общие с землей передатчика) |
1 |
||
|
15 |
V.CCR |
Питание приемника |
|
|||
|
16 |
V.СКИт |
Питание передатчика |
|
|||
|
17 |
V.восточноевропейское время |
Земля передатчика |
(Общий с приемной площадкой) |
1 |
||
|
18 |
TD+ |
Передатчик не инвертированные данные в. AC связаны. |
|
|||
|
|
|
|
|
|
||
|
19 |
Td- |
Данные передатчика в. |
AC связан. |
|
||
|
|
|
|
|
|
||
|
20 |
V.восточноевропейское время |
Земля передатчика |
(Общий с приемной площадкой) |
1 |
||
Примечания:
1)Заземление цепи внутренне изолировано от заземления шасси.
2)ТВИНАявляется открытым коллекционером/дренажным выходом, который должен быть подтянут резистором 4,7К - 10 тыс. Ом на хост -плате, еслипредназначен для использования. Вытягивание напряжения должно быть от 2,0 В до VCC + 0,3VA Высокий выход, указывает на ошибку передатчика, вызванную либо током смещения TX, либо выходной мощностью TX, превышающей заданные пороговые значения тревоги. Низкий выход указывает на нормальную работу. В низком состоянии выходной выход на <0,8 В.
Лазерный выход отключен на tДиск> 2,0 В или открыть, включено на tДиск<0,8 В.
Следует подтянуть 4,7 кОм-10 кОм хост-платы до напряжения от 2,0 В до 3,6 В. MOD_ABS тянет линию низко, чтобы указать модуль, подключен.
Внутренне стянут на SFF-8431 Rev 4.1.
LOS - открытый коллектор. Он должен быть подтянут 4,7 кОм -10 кОм на хост -плате до напряжения от 2,0 В до 3,6 В. Логика 0 указывает на нормальную работу; Логика 1 указывает на потерю сигнала.
Цифровые диагностические функции
Приемопередатчики TKD-XX92-3LCD40 поддерживают 2-проводной протокол последовательной связи, как определено в SFP+ MSA.
Стандартный последовательный идентификатор SFP предоставляет доступ к идентификационной информации, которая описывает возможности трансивера, стандартные интерфейсы, производитель и другую информацию.
Кроме того, приемопередатчики SFP+ предоставляют уникальный улучшенный интерфейс цифрового диагностического мониторинга, который обеспечивает доступ к эксплуатационным параметрам в реальном времени к рабочим устройствам, таким как температура приемопередатчика, ток лазерного смещения, передаваемая оптическая мощность, полученная оптическая мощность и напряжение питания приемопередатчика. Он также определяет сложную систему флагов тревоги и предупреждения, которая предупреждает конечные пользователи, когда конкретные эксплуатационные параметры находятся за пределами заводского набора нормального диапазона.
SFP+ MSA определяет карту памяти 256-байтов в EEPROM, которая доступна через 2-проводного последовательного интерфейса на 8-битном адресе 1010000X (A0H). В интерфейсе цифрового диагностического мониторинга используется 8 -битный адрес 1010001X (A2H), поэтому изначально определенная карта памяти последовательного идентификатора остается неизменной.
Информация о эксплуатации и диагностике контролируется и сообщается в цифровой диагностике контроллера приемопередатчика (DDTC) внутри трансивера, который доступен через 2-проводной последовательный интерфейс. Когда серийный протокол активируется, серийный тактовой сигнал (SCL, MOD DEF 1) генерируется хостом. Данные положительных краевых часов в приемопередатке SFP в те сегменты E2PROM, которые не защищены записи. Данные отрицательных часов от приемопередатчика SFP. Сигнал последовательных данных (SDA, MOD DEF 2) является двунаправленным для передачи последовательных данных. Хост использует SDA в сочетании с SCL для обозначения начала и конца активации серийного протокола. Воспоминания организованы как серия 8-битных слов данных, которые можно решить индивидуально или последовательно.
Хост - схема блока интерфейса трансивера
Схема размеров
Соответствует SFF-8432 Rev5.0, улучшенной спецификации форм-фактора.
Соответствие нормативным требованиям
|
Особенность |
Ссылка |
Производительность |
|
|
Электростатический разряд (ESD) |
IEC/EN 61000-4-2 |
Совместим со стандартами |
|
|
|
|
|
|
|
Электромагнитные помехи (EMI) |
FCC Part 15 класс B EN 55022 Класс B |
Совместим со стандартами |
|
|
(CISPR 22A) |
|
||
|
|
|
|
|
|
|
|
|
|
|
Лазерная безопасность глаз |
FDA 21CFR 1040.10, 1040.11 IEC/EN |
Лазерный продукт класса 1 |
|
|
60825-1, 2 |
|
||
|
|
|
|
|
|
|
|
|
|
|
Распознавание компонентов |
IEC/EN 60950, UL |
Совместим со стандартами |
|
|
|
|
|
|
|
Rohs |
2002/95/EC |
Совместим со стандартами |
|
|
|
|
|
|
|
EMC |
EN61000-3 |
Совместим со стандартами |
|
|
|
|
|
|
