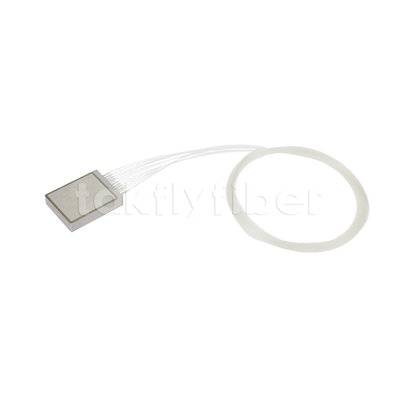

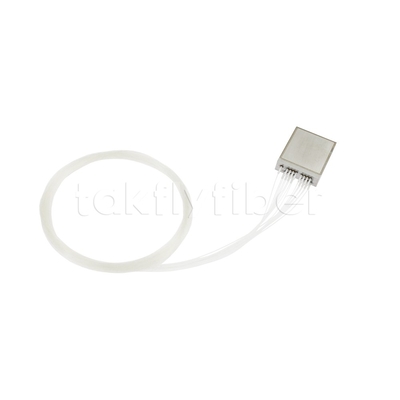

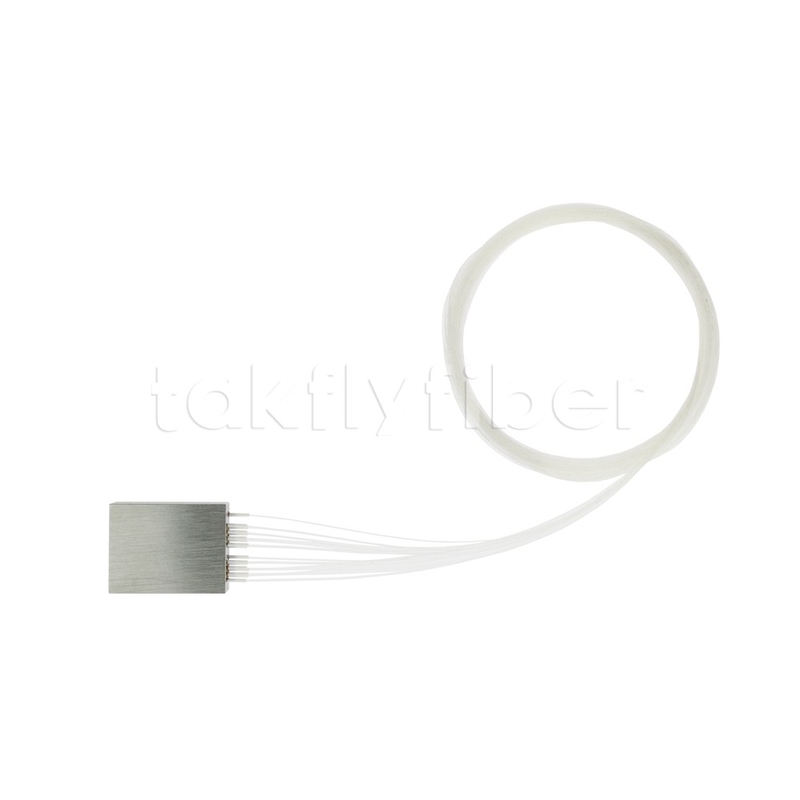

Промышленный модуль 16CH сверхкомпактный DWDM
Подробная информация о продукте:
| Фирменное наименование: | DF/TAKFLY/OEM |
| Сертификация: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Номер модели: | TK-DWDM-16CH-ULC |
| Document: | Takfly Product Catalogue.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | 899.99 |
| Упаковывая детали: | внутренняя коробка+картон |
| Время доставки: | 7-9 рабочих дней |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 200pcs в неделю |
|
Подробная информация |
|||
| Номер канала: | 16 | Средние длины волн канала: | ИТУ |
|---|---|---|---|
| Потеря вставки Mux или Demux: | ≤ 2,5 дБ | Изоляция соседний: | ≥30dB |
| Изоляция Несоседняя: | ≥ 40 дБ | Потеря поляризации зависимая: | ≤0.4dB |
| Убытки от возврата: | ≥45dB | Размер: | 30х23х6,5 мм |
| Операционная температура: | -40~ +85℃ | ||
Характер продукции
Промышленный модуль 16CH сверхкомпактный DWDM
Отдел исследований и разработок Takfly разработал ультракомпактный DWDM промышленного типа,которая основана на хорошо развитой технологии тонкопленочного фильтра (TFF) и использует сверхкомпактный метод интеграции микрооптической оптики с свободным пространствомУстройство может работать в широком диапазоне температур и имеет исключительную производительность, которая может соответствовать требованиям отраслевого стандарта.
Особенности
1Ультра-низкая потеря вставки.
2. TFF Технология свободного пространства
3Пассивный модуль, не требует электроэнергии
4Стабильные рабочие температуры
5. Конфигурация полос
Заявления
1Гибридная DWDM через сети CWDM
2. Порт расширения для будущего увеличения пропускной способности
3. Сети 5G
Код продукции
|
Положение Число |
Клиент Часть Число |
Оптика будущего Часть Число |
Описание |
|
1 |
NA |
NA |
16CH DWDM Модуль,ИТУ, 100В ГГцG657A2, Волокна 900Ну, да. распущенный трубка,-40 ~ + 85°C,FC/АПК |
Спецификация
2.1 16CH 100 ГГц MUX&DEMUX Спецификации DWDM
|
Параметры |
Спецификации |
Единица |
|
|
Канал Число |
16 |
CH |
|
|
Средние длины волн канала (мм) |
ИТУ |
|
|
|
Канал Пропускная полоса(0.5ДБ) |
λc ± 0.11 |
nm |
|
|
Мукс или Демукс Вставка Убытки |
≤ 2.5 |
ДБ |
|
|
Изоляция |
Соседний |
≥ 30 |
ДБ |
|
Не соседствующие |
≥ 40 |
ДБ |
|
|
Поляризация Зависимый Убытки |
≤ 0.4 |
ДБ |
|
Ripple |
≤ 0.5 |
ДБ |
|
Возвращение Убытки |
≥ 45 |
ДБ |
|
Размер |
30х23х6.5 |
мм |
|
Волокна Тип |
G657A2 Волокна, 900Ну, да. куртка |
|
|
Волокна Длина |
>1 |
М |
|
Коннектор |
FC/APC |
|
|
Операционная температура |
-40 +85 |
.В |
|
Температура хранения |
-40 ~ +85 |
.В |
Примечание: выше параметры без подключенияили пара соединитель потеря это 0.25 дБ
