288 Ядра Теплосокращаемая печать Куполный тип Волоконно-оптическая сцепка Закрытие FOSC с 1000-кратным вставкой и вытягиванием жизни

1. Область применения

Данное руководство по установке подходит для затвора для сращивания оптоволокна (далее сокращенно FOSC) в качестве руководства по правильной установке.

Область применения: надземная, подземная, настенная, воздуховодная и ручная. Температура окружающей среды колеблется от –40℃ до +65℃.

2. Базовая структура и конфигурация

2.1 Размеры и емкость

2.2 Основные компоненты

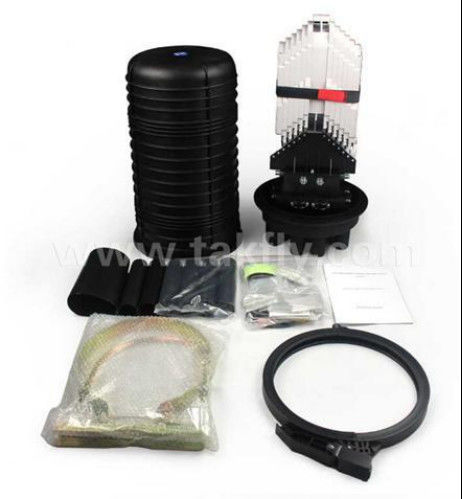

2.3 Основные принадлежности и специальные инструменты

3. Необходимые инструменты для установки.

3.1 Дополнительные материалы (предоставляются оператором)

3.2 Специальные инструменты (предоставляются оператором)

3.3 Универсальные инструменты (предоставляются оператором)

3.4 Инструменты для сращивания и тестирования (предоставляются оператором)

Примечание. Вышеупомянутые инструменты и средства тестирования должны предоставляться самими операторами.

4. Блок-схема установки

5. Процесс установки FOSC.

5.1 Шаг первый – Откройте затвор

5.1.1 Очистка места установки и определение места установки FOSC, а затем прокладка необходимых оптоволоконных кабелей.

5.1.2 Проверьте, хорошо ли упакованы основные компоненты и аксессуары.

5.1.3 Откройте крышку

• Снимите болт крепления пялец и вытащите систему фиксации пялец, затем приступайте к демонтажу пялец.
• Потяните крышку FOSC вверх, можно начать установку. 5.1.4 См. рисунок 1.

​Важные вопросы:Если погодные условия недостаточно хорошие, то необходимо поставить палатку, водонепроницаемую и пыленепроницаемую.

5.2 Шаг второй. Определите длину оптоволоконного кабеля, который необходимо закрепить и зачистить внутри. ФОСК

5.2.1 Если все волокна предназначены для сращивания ответвлений, длину зачистки см. на рисунке 2(А).

5.2.2 Если некоторые волокна предназначены для прямого соединения, а другие — для сращивания ответвлений, длину зачистки см. на рисунке 2(B).

5.2.3 См. рисунок 2.

Важные вопросы:

• Зарезервируйте достаточную длину оптоволоконного кабеля для сращивания.
• Длина зачистки также может быть определена заказчиком в соответствии с требованиями к установке.

5.3 Шаг третий – Снимите защитное покрытие с оптоволоконного кабеля и оптоволокна.

5.3.1 Снимите защитное покрытие с оптоволоконного кабеля с температуры. Отметка расположения резака и съемника; длину зачистки см. на Рисунке 2. Длина зачистки также может быть определена в соответствии с требованиями к установке.

5.3.2 См. рисунок 3.

Важные вопросы: Если сложно снять всю защитную оболочку оптоволоконного кабеля одновременно, снимите ее по частям, чтобы избежать разрыва волокна.

5.4 Шаг четвертый. Отделите сердцевины волокна и подготовьтесь к работе перед креплением оптоволоконного кабеля.

5.4.1 Для защиты намотайте 2 слоя изоляционной ленты на защитное покрытие сердцевины волокна. Тем временем избавьтесь от набивки, отделите сердцевину волокон и очистите их. Сформируйте кольцо диаметром около 100 мм и временно закрепите его на волокне с помощью клейкой ленты.

5.4.2 В зависимости от зачищенного оптоволоконного кабеля возможны следующие два случая.

• Все волокна должны быть разветвлены после полного сращивания.
• Некоторые волокна после намотки предназначены для прямого прохождения, а другие — для сращивания ответвлений.

5.4.3 FOSC оснащен тремя одинарными входными/выходными трубками, подходящими для одноволоконных кабелей с макс. диаметр ф16 мм и 1 входная/выходная трубка, которая подходит для 1 куска оптоволоконного кабеля макс. диаметром ф 25 мм или 2 оптоволоконных кабеля макс. диаметром ф 21 мм или комплекты оптоволоконных кабелей небольшого диаметра.

5.4.4 Массовая входная/выходная трубка требуется, если некоторые волокна предназначены для прямого подключения.

5.4.5 Соответствующую крышку входной/выходной трубки можно слегка подбить отверткой изнутри наружу в зависимости от количества и диаметра требуемого оптоволоконного кабеля.

5.4.6 Зарезервировать армированный сердечник длиной 70 мм и отрезать ненужные.

5.4.7 См. рисунок 4 и рисунок 5.

Важные вопросы: Входные/выходные трубы должны быть выбраны точно, чтобы их можно было легко соединить и герметизировать.

5,5 Закрепите армированную сердцевину, а также пироконденсируйте, зафиксируйте и загерметизируйте оптоволоконный кабель.

5.5.1 Вставьте оптоволоконный кабель в соответствующую термоусадочную фиксирующую трубку, затем вставьте его во входную/выходную трубку в нижней части FOSC.

5.5.2 Демонтировать фиксирующую гайку усиленного сердечника специальным ключом (пластиковым), который затем вставить в крепежный паз, и затянуть. Затем затяните его с помощью металлического ключа (металлический ключ должен быть предоставлен оператором).

5.5.3 Прикрепите термоусадочную фиксирующую втулку к оптоволоконному кабелю вручную до упора.

5.5.4 См. рисунок 5 для установки ответвительного зажима.

5.5.5. Термоусадочная фиксирующая втулка с огнеупорным распылителем, обеспечивающая полную герметизацию входной/выходной трубки и оптоволоконного кабеля.

5.5.6 См. рисунок 5.

важный вопрос:

• Фиксирующую гайку усиленного сердечника следует затянуть.
• При нагреве термоусадочная фиксирующая трубка должна сжиматься равномерно, внутри трубки не должно быть пузырей, пор и других дефектов.

5,6 Шаг шестой – Сращивание волокон

5.6.1 Для сращивания волокон следуйте инструкциям по эксплуатации сварочного аппарата.

Важный вопрос: обратите внимание на скручивание и изгиб волокна

5,7 Шаг седьмой – Установите термоусадочную защитную манжету и домашние волокна.

5.7.1 После завершения сращивания волокон первое оптоволоконное кольцо должно быть размещено на самой дальней стороне FOST, оставшееся оптоволокно должно быть намотано, образуя кольцо диаметром не менее 80 мм. затем поместите его в FOST (лоток для сращивания оптоволокна) вместе с термоусадочной защитной манжетой. (Сначала закрепите термоусадочную защитную втулку в пазе, затем увеличьте диаметр оптоволоконного кольца должным образом.)

5.7.2 см. рисунок 6.

Важный вопрос: обратите внимание на скручивание и изгиб волокна.

5,8 Шаг восьмой – Проверьтесь комплексно

Для обеспечения технических требований необходимо соблюдать следующие указания:

5.8.1 Волокна с защитным покрытием закрепляют капроновой стяжкой на входе в ФОСТ.

5.8.2 Для правильной установки FOST втулку следует прижимать изнутри наружу.

5.8.3. Прямые и резервированные волокна с защитным покрытием следует наматывать на лоток для удержания волокон.

5.8.4 Проверьте, хорошо ли затянуты внутренние зажимы и фиксирующая гайка усиленного сердечника.

5.8.5 Проверьте, аккуратно ли и плавно установлен уплотнительный фитинг.

5.8.6 Проверить надежность и герметичность термоусадочной фиксирующей втулки.

5.8.7 См. рисунок 7.

Важные вопросы:Если возникают какие-либо проблемы, их следует решать немедленно.

5,9 Шаг девятый – Соберите корпус FOSC и закрепите FOSC.

5.9.1 Поместите влагопоглотитель в FOSC.

5.9.2 Установите крышку FOSC непосредственно на основание.

5.9.3 Установите пластиковый обруч между крышкой и основанием FOSC, затяните систему фиксации обруча, которая затем зафиксируется крепежным болтом обруча.

5.9.4 Установка FOSC

1. Воздушное применение: закрепите металлический обруч и транец на опоре. См. рисунок 8.
2. Настенный монтаж: закрепите кронштейн на стене с помощью болта. (металлический обруч не требуется.)
3. Подземное применение: металлический обруч не требуется.

5.9.5 См. рисунок 8.

Важные вопросы:

• Будьте внимательны при установке пластикового обруча.
• Спецификация болта для крепления кронштейна — М8.
