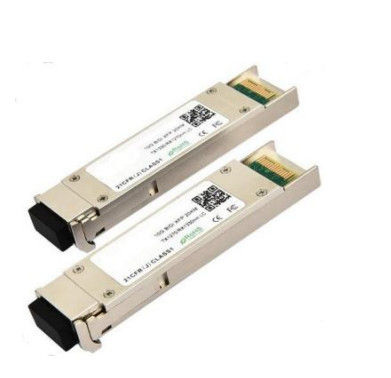

10 Гбит/с XFP двунаправленный приемопередатчик, 60 км охват Tx1270/1330nm / Rx1330/1270nm
Подробная информация о продукте:
Место происхождения: | Гуандун, Шэньчжэнь |
Фирменное наименование: | TAKFLY |
Сертификация: | CE,ROHS,REACH,ISO9001,ISO14001 |
Номер модели: | TK-Bxx92-3LCD60 |
Оплата и доставка Условия:
Количество мин заказа: | 1 штук |
---|---|
Цена: | US$0.01 ~ US$1200/PC |
Время доставки: | 3-7 рабочих дней |
Условия оплаты: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Подробная информация |
|||
Соотношение: | 50/50 | Длина волны центра: | 1450nm |
---|---|---|---|
Потеря вставки: | ≤ 0,3 дБ | Масса упаковки: | 10 г |
Тип упаковки: | Голые волокна, 900мм пропускная трубка, 2мм кабель | Wavelegth: | 1310 нм |
Выравнивание оси: | Медленная ось или быстрая ось | Диапазон длины волны: | 1310nm, 1550nm |
Применение: | Системы оптической связи | Коэффициент Splitter: | 98/2 |
Температура хранения: | -40 ~ + 85°C | Номер порта: | 1X2 |
Длина волокна: | 1 м | Волокна: | PM Corning 980nm волокна |
Мощность обработки энергии: | Высокая власть | ||
Выделить: | 1330nm XFP двунаправленный приемопередатчик,60 км XFP двунаправленный приемопередатчик,10 Гбит/с XFP двунаправленный приемопередатчик |
Характер продукции
- TAKFLY XFP-TKBxx92-3LCD60 совместим со стандартом IEEE803.3ae 10Gbase-Bx. и дальность передачи до 60 км по SMF.
-
Модуль приемопередатчика состоит из передатчика с лазерным DFB-передатчиком 1270/1330 нм, а секция приемника состоит из фотодиода APD, интегрированного с TIA. Передатчик и приемник разделены в широком диапазоне температур от 0 ℃ до +70 ℃ и обеспечивают оптимальное рассеивание тепла и превосходное электромагнитное экранирование, что обеспечивает высокую плотность портов для систем 10GbE.
Функции
- Поддерживает скорость передачи данных от 9,95 Гбит/с до 10,5 Гбит/с.
- Площадь XFP с возможностью горячей замены
-
Максимальная длина соединения 60 км с SMF
-
Лазерный передатчик DFB 1270/1330 нм и приемник 1330/1270 нм
-
Пакет XFP MSA с разъемом LC
-
Эталонные часы не требуются
-
Поддержка обратной петли.
-
+3,3 В, + 1,8 В источник питания
-
Рассеиваемая мощность <2 Вт
-
Совместимость с RoHS
-
Встроенные функции цифровой диагностики.
-
Диапазон температур от 0°C до 70°C
Приложения
- 10GBASE-ER 10G Ethernet со скоростью 10,3125 Гбит/с
- 10GBASE-EW 10G Ethernet со скоростью 9,953 Гбит/с
- 1200-SM-LL-L 1-0G Fibre Channel со скоростью 10,51875 Гбит/с
Абсолютные максимальные рейтинги
Параметр | Символ | Мин. | Введите. | Макс. | Единица | Примечание |
Температура хранения | Ц | -40 | - | 85 | ºС | |
Влажность окружающей среды при хранении | ХА | 5 | - | 95 | % | |
Рабочая относительная влажность | относительной влажности | - | - | 85 | % | |
Напряжение питания | ВКК | -0,3 | - | 4 | В | |
Входное напряжение сигнала | ВКК | Вкк-0,3 | - | Вкк+0,3 | В |
Рекомендуемые условия эксплуатации
Параметр | Символ | Мин. | Введите. | Макс. | Единица | Примечание |
Рабочая температура окружающей среды | ТА | 0 | - | 70 | ºС | Без притока воздуха |
Напряжение питания | ВКК | 3.14 | 3.3 | 3,47 | В | |
Ток источника питания | МУС | - | - | 450 | мА | |
Скорость передачи данных | БР | 10.3125 | Гбит/с | |||
Расстояние передачи | ТД | 2 | - | 60 | км | Примечание (1) |
Спаренное волокно | Одномодовое волокно | МСЭ-Т G.652 |
Спецификация передатчика
Параметр | Символ | Мин. | Тип. | Макс. | Единица | Примечание |
Средняя стартовая мощность | ПО | 2 | - | 6 | дБм | |
Средняя стартовая мощность (лазер выключен) | POUT-OF F |
- |
- |
-30 | дБм | Примечание (1) |
Амплитуда оптической модуляции | ОМА | -3 | - | - | дБм | Примечание (1) |
Центральный диапазон длин волн | λС | 1270/1330 | нм | |||
Коэффициент подавления боковой моды | СМСР | 30 | - | - | дБ | |
Полоса пропускания спектра (-20 дБ) | σ | - | - | 1 | нм | |
Коэффициент вымирания | скорая помощь | 3,5 | 6 | - | дБ | Примечание (2) |
Выходная маска для глаз | Соответствует FC_PI_4 РЕД. 7.0. | Примечание (2) |
1) Оптическая мощность запускается в SMF
2) Измерено с помощью тестовой таблицы RPBS 2^31-1 при 10,3125 Гбит/с.
Спецификация приемника
Параметр | Символ | Мин. | Введите. | Макс. | Единица | Примечание |
Входная оптическая длина волны | λIN | 1330/1270 | нм | |||
Чувствительность приемника в среднем | ПРИКОЛОТЬ | - | - | -20 | дБм | Примечание (1) |
Входная мощность насыщения (перегрузка) | PSAT | 0,5 | - | - | дБм | Примечание (1) |
ЛОС Утверждение | Пенсильвания | -30 | - | - | дБм | |
Отмена утверждения LOS | ПД | - | - | -25 | дБм | |
LOS-гистерезис | физика | 0,5 | - | 4 | дБ |
1) Измерено с помощью тестовой таблицы RPBS 2^31-1 @10,3125 Гбит/с BER=<10^-12 ER=6DB
Характеристики электрического интерфейса
Параметр | Символ | Мин. | Введите. | Макс. | Единица | Примечание |
Общий ток источника питания | ICC | - | - | 350 | мА | |
Передатчик | ||||||
Дифференциальное входное напряжение данных | ВДТ | 120 | - | 820 | мВп-п | |
Дифференциальный входной импеданс | РИН | 85 | 100 | 115 | Ом | |
Ошибка передатчика: высокий выходной сигнал | VFaultH | 2.4 | - | Вкк | В | |
Ошибка передатчика: низкий уровень выходного сигнала | VFaultL | -0,3 | - | 0,8 | В | |
Напряжение отключения передатчика — высокое | ВДиш | 2 | - | Вкк+0,3 | В | |
Напряжение отключения передатчика – низкое | ВДисЛ | -0,3 | - | 0,8 | В | |
Получатель | ||||||
Дифференциальное выходное напряжение данных | ВДР | 300 | - | 850 | мВп-п | |
Выходное сопротивление дифференциальной линии | РАЗБОР | 80 | 100 | 120 | Ом | |
Подтягивающий резистор LOS приемника | РЛОС | 4.7 | - | 10 | КОм | |
Время нарастания/спада вывода данных | тр/тф | 20 | - | - | пс | |
Выходное напряжение LOS — высокое | ВЛОШ | 2 | - | Вкк | В | |
Низкое выходное напряжение LOS | ВЛОСЛ | -0,3 | - | 0,4 | В |
Приколоть Описание
Приколоть |
Логика |
Символ |
Имя/Описание |
Примечание |
1 | Земля | Земля модуля | 1 | |
2 | ВЭЭ5 | Опционально –5.2 Источник питания – Не требуется | ||
3 | ЛВТТЛ-I | Мод-Десел | Отменить выбор модуля; При удержании низкого уровня модуль может реагировать на команды 2-проводного последовательного интерфейса. | |
4 | ЛВТТЛ-О | Прерывать | Прерывание (бар); Указывает на наличие важного состояния, которое можно прочитать через последовательный 2-проводной интерфейс. | 2 |
5 | ЛВТТЛ-I | TX_DIS | Отключение передатчика; Лазерный источник передатчика выключен | |
6 | ВКК5 | +5 Источник питания | ||
7 | Земля | Земля модуля | 1 | |
8 | ВКК3 | Источник питания +3,3 В | ||
9 | ВКК3 | Источник питания +3,3 В | ||
10 | ЛВТТЛ-I | СКЛ | Часы с последовательным 2-проводным интерфейсом | 2 |
11 | ЛВТТЛИ/О | ПДД | Линия передачи данных последовательного 2-проводного интерфейса | 2 |
12 | ЛВТТЛ-О | Мод_Абс | Модуль отсутствует; Указывает на отсутствие модуля. Заземлен в модуле. | 2 |
13 | ЛВТТЛ-О | Мод_NR | Модуль не готов; XGIGA определяет это как логическое ИЛИ между RX_LOS и потерей блокировки в TX/RX. | 2 |
14 | ЛВТТЛ-О | RX_LOS | Индикатор потери сигнала приемника | 2 |
15 | Земля | Земля модуля | 1 | |
16 | Земля | Земля модуля | 1 | |
17 | ХМЛ-О | РД- | Инвертированный вывод данных приемника | |
18 | ХМЛ-О | РД+ | Неинвертированный вывод данных приемника | |
19 | Земля | Земля модуля | 1 | |
20 | ВКК2 | Источник питания +1,8 В – не требуется | ||
21 |
ЛВТТЛ-I |
P_Вниз/RST |
Выключение питания; При высоком уровне переводит модуль в режим ожидания с низким энергопотреблением, а по заднему фронту P_Down инициирует сброс модуля. | |
Перезагрузить; Задний фронт инициирует полный сброс модуля, включая 2-проводной последовательный интерфейс, что эквивалентно выключению и выключению питания. | ||||
22 | ВКК2 | Источник питания +1,8 В – не требуется | ||
23 | Земля | Земля модуля | 1 | |
24 | ПЕКЛ-I | RefCLK+ | Неинвертированный вход опорной частоты, подключение по переменному току к главной плате – не требуется | 3 |
25 | ПЕКЛ-I | RefCLK- | Инвертированный вход опорной частоты, подключение по переменному току к главной плате – не требуется | 3 |
26 | Земля | Земля модуля | 1 | |
27 | Земля | Земля модуля | 1 | |
28 | ХМЛ-I | ТД- | Инвертированный ввод данных передатчика | |
29 | ХМЛ-I | ТД+ | Неинвертированный ввод данных передатчика | |
30 | Земля | Земля модуля | 1 |
Примечания:
1) Заземление цепи модуля изолировано от заземления шасси внутри модуля.
2) Открытый коллектор; должен быть подтянут с помощью 4,7–10 кОм на главной плате до напряжения от 3,15 В до 3,6 В.
3) Для XFP-10GER вход опорной частоты не требуется. Если он присутствует, он будет проигнорирован.
Рекомендуемый блок Схема
Контур Размеры
Соответствие нормативным требованиям
Особенность | Ссылка | Производительность |
Электростатический разряд (ESD) | МЭК/ЕН 61000-4-2 | Совместимость со стандартами |
Электромагнитные помехи (EMI) |
FCC, часть 15, класс B EN 55022, класс B (СИСПР 22А) |
Совместимость со стандартами |
Лазерная безопасность глаз | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Лазерное изделие класса 1 |
Распознавание компонентов | МЭК/EN 60950, УЛ | Совместимость со стандартами |
ROHS | 2002/95/ЕС | Совместимость со стандартами |
ЭМС | ЭН61000-3 | Совместимость со стандартами |
